Дисковые поворотные затворы с диском из нержавеющей стали
Дисковые затворы с диском из нержавеющей стали применяются в работе с агрессивными средами, требующими от оборудования повышенной износостойкости. Их используют в нефтегазовом комплексе, химической промышленности, сфере ЖКХ.
![](/upload/resize_cache/iblock/b82/b8gymcklbs3x1zh902nbt4q7bhh17djs/254_254_1/ПА200-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/597/mon1klclbprb47wtq8q1lv3kxhm7h3jb/254_254_1/ПА300-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/1f0/yzbnastev1hckkh2ikoqgyntf0hogra3/254_254_1/ПА400-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/3b5/cxi408bxbjo33awwf35s3ohgcsjudksz/254_254_1/ПА600-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/e64/o4ozm6tm4u9xcdejw5pl0ofp2s3l0mzi/254_254_1/ПА700_целый_квадратный-transformed.png)
![](/upload/resize_cache/iblock/cd7/9e1ptlrztmhldt22cdh4ygqw72t5y7c4/254_254_1/ПА900-квадратная-целая-transformed.png)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.50.10-02 с рукояткой DN 50 мм PN 10 кгс/см2](/upload/iblock/609/w4yh8h3yq7fv0tcz0vw3mbqbeigid1gy/1-PA200MF-R.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.50.10-02 с голым штоком DN 50 мм PN 10 кгс/см2](/upload/iblock/3c4/27v0ugkapzzkfprkexbkor5zlu38ab60/5-PA200MF-GSH.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.50.10-02 с редуктором DN 50 мм PN 10 кгс/см2](/upload/iblock/f85/uw9up7z6wzf2otjnr7h2o8ovdy401fqg/2-PA200MF-RD.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.80.10-02 с рукояткой DN 80 мм PN 10 кгс/см2](/upload/iblock/609/w4yh8h3yq7fv0tcz0vw3mbqbeigid1gy/1-PA200MF-R.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.80.10-02 с голым штоком DN 80 мм PN 10 кгс/см2](/upload/iblock/3c4/27v0ugkapzzkfprkexbkor5zlu38ab60/5-PA200MF-GSH.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.80.10-02 с редуктором DN 80 мм PN 10 кгс/см2](/upload/iblock/f85/uw9up7z6wzf2otjnr7h2o8ovdy401fqg/2-PA200MF-RD.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.100.10-02 с рукояткой DN 100 мм PN 10 кгс/см2](/upload/iblock/609/w4yh8h3yq7fv0tcz0vw3mbqbeigid1gy/1-PA200MF-R.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.100.10-02 с голым штоком DN 100 мм PN 10 кгс/см2](/upload/iblock/3c4/27v0ugkapzzkfprkexbkor5zlu38ab60/5-PA200MF-GSH.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.100.10-02 с редуктором DN 100 мм PN 10 кгс/см2](/upload/iblock/f85/uw9up7z6wzf2otjnr7h2o8ovdy401fqg/2-PA200MF-RD.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.100.10-02 с электроприводом DN 100 мм PN 10 кгс/см2](/upload/iblock/2b3/gp8stihd9h0o37t6tgc0qwy1d7ut5aa7/8-PA200MF-EP.resize2.jpg)
![Затвор поворотный дисковый футерованный межфланцевый ПА 244.100.10-02 с пневмоприводом DN 100 мм PN 10 кгс/см2](/upload/iblock/b5a/2zkrbhr5qahgsts8rb32vd9n0h6jdvnx/11-PA200MF-PP.resize2.jpg)
![Затвор дисковый диск нержавеющая сталь Затвор дисковый диск нержавеющая сталь](/upload/medialibrary/6f0/2d18cajhxzq99jy727z2qsixhtj0uqu5/photo_2023-07-24_14-28-15.jpg)
Для изготовления дисков чаще всего используются нержавеющая сталь марки CF8 (aisi 304) и нержавеющая сталь молибденосодержащая (CF8M / aisi 316). Такие затворы обеспечивают герметичность класса А, продлевают срок эксплуатации трубопровода и работают без протечек в расчетных условиях, указанных в документации. В зависимости от условий работы затвора диски могут быть изготовлены из специальных марок сталей, более устойчивых к агрессивной среде, абразиву и т.д.
Затворы с диском из нержавеющей стали являются одними из самых распространенных, особенно в сериях ПА 300, ПА 600.

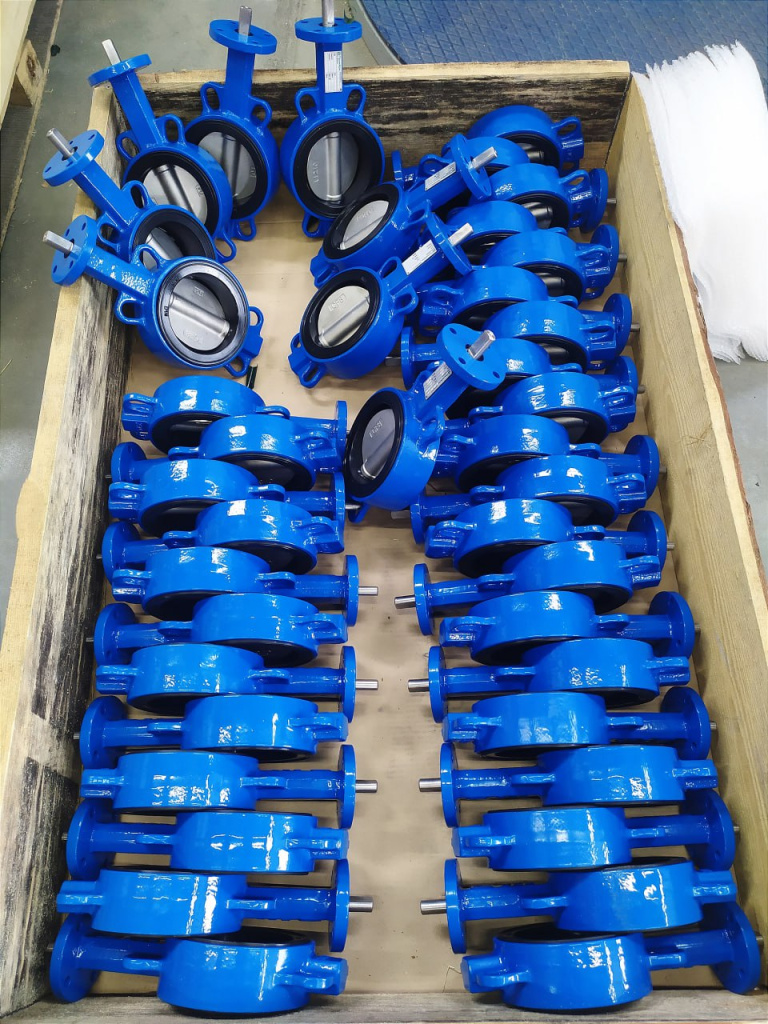

На фото: Затвор поворотный дисковый межфланцевый ПА 342.100.16-01. Корпус - чугун GGG40, диск - сталь коррозионностойкая CF8, уплотнение - EPDM, DN 100 мм PN 16 кгс/см2 с голым штоком 11х16 мм, фланец под привод F07.
Преимущества затворов из нержавеющей стали
Нержавеющая сталь дает арматуре следующие преимущества:
- возможность работы при высоких температурах до 600 градусов, и низких — до -55°C;
- возможность эксплуатации при высоком давлении;
- высокая прочность и герметичность затвора дает возможность работы с различными средами — вплоть от газа на нефтеперерабатывающем предприятии до вязких нефти и смолы.
Марки стали CF8 и CF8M устойчивы к щелочам, кислотам, не разрушаются под воздействием высоких температур.
Нержавеющий затвор с нж диском в основном устанавливается межфланцевым способом установки, но также есть варианты для установки фланцевым способом и под приварку.
