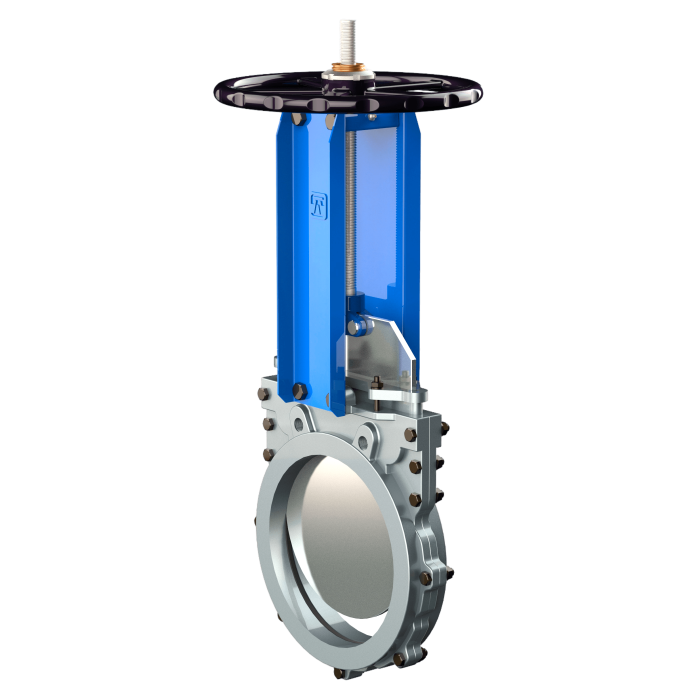

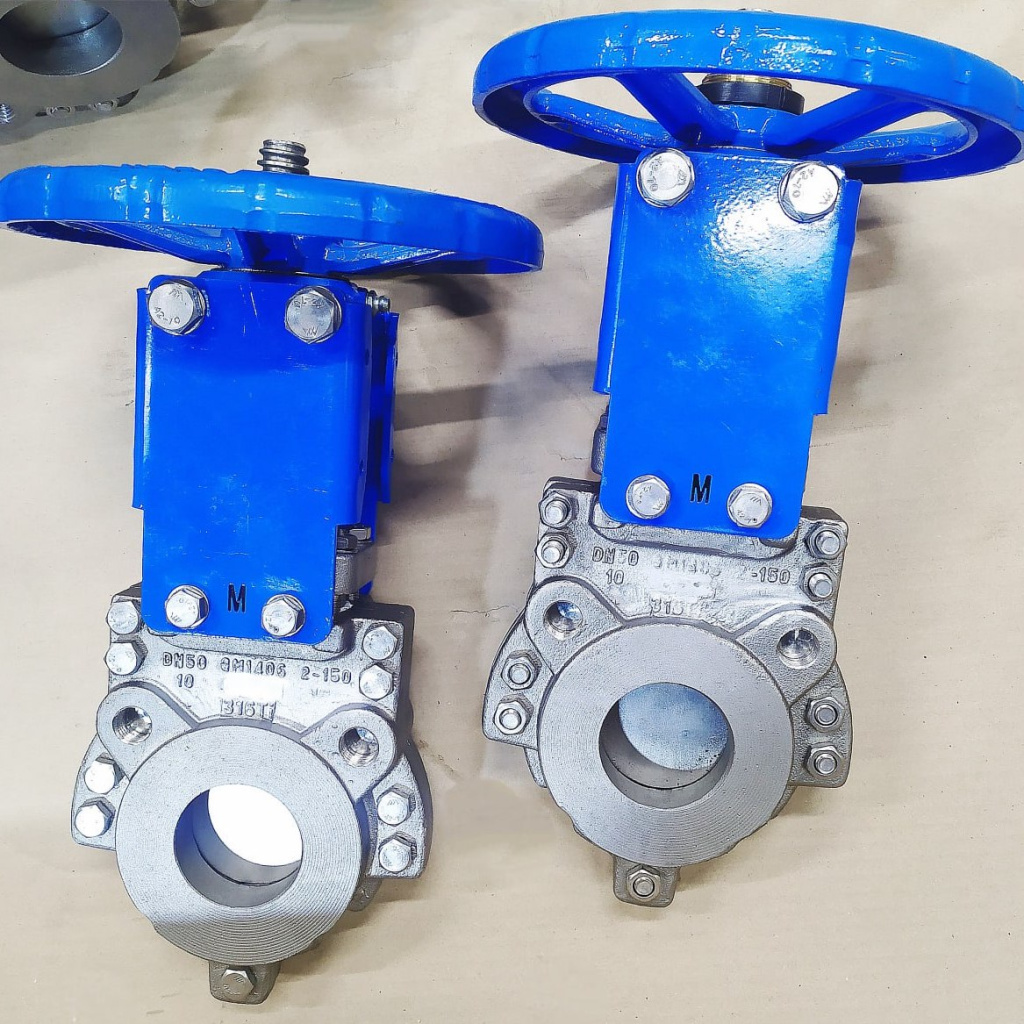

Задвижки шиберные ножевые с двухсторонней герметичностью в разборном корпусе серии ПА 530
Шиберная задвижка двустороннего действия. Предназначена для транспортировки слабозагрязненных жидкостей с содержанием взвешенных частиц до 5%. Особенно рекомендуется для транспортировки бытовых, ливневых и промышленных стоков, а также для систем водоснабжения.
Корпус задвижек данной серии, выполненный из различных материалов, состоит за двух половин, которые проходят полную механическую обработку внутренних поверхностей на высокоточном металлообрабатывающем оборудовании. Эта и ряд других конструктивных особенностей позволяют применять задвижки серии ПА 530 на более высокое рабочее давление (до 6,5 кгс/см2 для DN 1000) по сравнению с аналогичными задвижками.
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.100.10-02Ш с штурвалом DN 100 мм PN 10 кгс/см2](/upload/iblock/727/752fqfad4ujsliybps6c6vo63gr8ajqg/147-PA530-SH.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.100.10-02ЭП с электроприводом DN 100 мм PN 10 кгс/см2](/upload/iblock/625/hrf2i08fqzlca4cwwtmj9shkn7wk0was/155-PA530-EP.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.250.10-02Ш с штурвалом DN 250 мм PN 10 кгс/см2](/upload/iblock/5a6/jh3539mvytyeaap5e5bpc6ehjrc614tm/148-PA530-SH.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.250.10-02ЭП с электроприводом DN 250 мм PN 10 кгс/см2](/upload/iblock/625/hrf2i08fqzlca4cwwtmj9shkn7wk0was/155-PA530-EP.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.300.10-02Ш с штурвалом DN 300 мм PN 10 кгс/см2](/upload/iblock/5a6/jh3539mvytyeaap5e5bpc6ehjrc614tm/148-PA530-SH.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.300.10-02ЭП с электроприводом DN 300 мм PN 10 кгс/см2](/upload/iblock/625/hrf2i08fqzlca4cwwtmj9shkn7wk0was/155-PA530-EP.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 531.100.10-04Ш с штурвалом DN 100 мм PN 10 кгс](/upload/iblock/727/752fqfad4ujsliybps6c6vo63gr8ajqg/147-PA530-SH.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 531.100.10-04ЭП с электроприводом DN 100 мм PN](/upload/iblock/625/hrf2i08fqzlca4cwwtmj9shkn7wk0was/155-PA530-EP.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.400.10-02Ш с штурвалом DN 400 мм PN 10 кгс/см2](/upload/iblock/5a6/jh3539mvytyeaap5e5bpc6ehjrc614tm/148-PA530-SH.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.400.10-02ЭП с электроприводом DN 400 мм PN 10 кгс/см2](/upload/iblock/625/hrf2i08fqzlca4cwwtmj9shkn7wk0was/155-PA530-EP.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.80.10-02Ш с штурвалом DN 80 мм PN 10 кгс/см2](/upload/iblock/727/752fqfad4ujsliybps6c6vo63gr8ajqg/147-PA530-SH.resize2.jpg)
![Задвижка шиберная в разборном корпусе межфланцевая ПА 532.80.10-02ЭП с электроприводом DN 80 мм PN 10 кгс/см2](/upload/iblock/625/hrf2i08fqzlca4cwwtmj9shkn7wk0was/155-PA530-EP.resize2.jpg)
- Варианты управления
- Конструкция
- Расшифровка обозначений ПА 530
- Основные габаритные и присоединительные размеры
Изготовление и поставка: | По ТУ 3700-002-55604618-2013 |
Тип конструкции: | Задвижка шиберная в разборном корпусе |
Диаметр номинальный | - DN 50 – DN 1200 |
Давление рабочее |
- DN 50-150 – 16 кгс/см2 - DN 200-400 – 10 кгс/см2 - DN 450-600 – 8 кгс/см2 - DN 650-1000 - 6 кгс/см2 - DN 1200 – 4 кгс/см2 |
Управление: | - штурвал DN 50-500 - редуктор DN 50-1200 - рычаг DN 50-300 - пневмопривод, электропривод DN 50-1200 |
Основные рабочие среды: |
Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5%. Особенно рекомендуется для транспортировки сточных вод. |
Присоединение: |
- стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B) |
Направление подачи рабочей среды: | Любое |
Климатическое исполнение: | У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
Варианты управления
![Задвижки шиберные двухсторонние](/files/shibery/pa530_with_actuator.jpg)
ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.
Ручные | Автоматические | Дополнительное оборудование |
Маховик с выдвижным штоком | Электропривод | Указатель положения |
Маховик с невыдвижным штоком | Пневмопривод | Концевые выключатели |
Маховик с цепью | Гидропривод | Позиционер |
Рычаг |
|
Удлинитель штока |
Редуктор |
|
|
Конструкция
![](/files/shibery/plan/shibernaya_zadvizhka_pa530_razrez.jpg)
Поз. | Наименование |
1 | Корпус |
2 | Нож |
3 | Уплотнение |
4 | Сальниковая набивка |
5 | Сальник |
6 | Шток |
7 | Ходовая гайка |
8 | Бугель |
9 | Штурвал |
Описание основных конструктивных элементов
![](/files/shibery/530_spic.jpg)
Упругое уплотнение
Уплотнение
В задвижках серии Па 530 применяется упругое уплотнение U-образной формы, которое имеет дополнительные перемычки вверху, между которыми вставляется нож и которые выполняют роль дублирующего уплотнения сальникового узла. В качестве уплотнения применяются следующие материалы:
EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме.
NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С
VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.
Корпус
Корпус задвижки серии ПА 530 состоит из двух половин, которые подвергаются внутри полной механической обработке, что обеспечивает высокую точность и качество при дальнейшей сборке и эксплуатации готовых изделий.
Корпус может быть изготовлен из следующих материалов:
- высокопрочный чугун GGG40
- сталь углеродистая WCB
- сталь коррозионностойкая CF8
- сталь коррозионностойкая молибденосодержащая CF8M
- специальные стали и сплавы (по заказу покупателя)
Нож
По умолчанию материальное исполнение ножа – нержавеющая сталь. Высокое качество материалов, специальная форма и точность изготовления обеспечивают надежную эксплуатацию задвижек с требуемой герметичностью.
Набивка сальника
Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.
Шпиндель
Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.
Расшифровка обозначений ПА 530
![](/upload/medialibrary/9b1/tkgus4d2nbej0udl9pn0r777caz9kgmf/530.png)
Основные габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 530 DN50-500 мм со штурвалом
![](/files/shibery/small_4er/pa530_shturval_small.jpg)
DN | Рр*, кгс/см2 | Размеры, мм | Сила, Н | Мкр, Н*м | Масса, кг | |||
L | D1 | D0 | H1 | |||||
50 | 16 | 48 | 125 | 180 | 265 | 1150 | 10 | 8 |
65 | 16 | 48 | 145 | 200 | 290 | 1950 | 10 | 10 |
80 | 16 | 51 | 160 | 200 | 330 | 2960 | 13 | 11 |
100 | 16 | 51 | 180 | 240 | 360 | 4620 | 15 | 12 |
125 | 16 | 57 | 210 | 260 | 400 | 7230 | 20 | 15 |
150 | 16 | 57 | 240 | 280 | 450 | 7300 | 30 | 23 |
200 | 10 | 70 | 295 | 300 | 530 | 19000 | 55 | 33 |
250 | 10 | 70 | 350 | 320 | 660 | 21900 | 80 | 47 |
300 | 10 | 76 | 400 | 350 | 760 | 33500 | 120 | 60 |
350 | 10 | 76 | 460 | 400 | 850 | 34350 | 160 | 85 |
400 | 10 | 89 | 515 | 450 | 940 | 44850 | 180 | 122 |
450 | 8 | 89 | 565 | 500 | 1050 | 48600 | 220 | 173 |
500 | 8 | 114 | 620 | 500 | 1250 | 53250 | 250 | 224 |
*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 530 DN 50-1200** мм с редуктором
![](/files/shibery/small_4er/pa530_redu_small.jpg)
DN | Рр*, кгс/см2 | Размеры, мм | Сила, Н | Мкр, Н*м | Масса с редуктором, кг | |||
L | D1 | D0 | H1 | |||||
50 | 16 | 48 | 125 | 250 | 368 | 1150 | 10 | 18 |
65 | 16 | 48 | 145 | 250 | 375 | 1950 | 10 | 20 |
80 | 16 | 51 | 160 | 250 | 420 | 2960 | 13 | 21 |
100 | 16 | 51 | 180 | 250 | 457 | 4620 | 15 | 22 |
125 | 16 | 57 | 210 | 250 | 503 | 7230 | 20 | 25 |
150 | 16 | 57 | 240 | 250 | 564 | 7300 | 30 | 35 |
200 | 10 | 70 | 295 | 250 | 645 | 19000 | 55 | 45 |
250 | 10 | 70 | 350 | 250 | 750 | 21900 | 80 | 59 |
300 | 10 | 76 | 400 | 250 | 860 | 33500 | 120 | 80 |
350 | 10 | 76 | 460 | 300 | 960 | 34350 | 160 | 105 |
400 | 10 | 89 | 515 | 300 | 1060 | 44850 | 180 | 142 |
450 | 8 | 89 | 565 | 450 | 1220 | 48600 | 220 | 193 |
500 | 8 | 114 | 620 | 450 | 1330 | 53250 | 250 | 251 |
600 | 8 | 114 | 725 | 500 | 1460 | 78000 | 300 | 330 |
700 | 6 | 127 | 840 | 500 | 1750 | 79380 | 360 | 445 |
800 | 6 | 127 | 950 | 600 | 1880 | 92700 | 480 | 570 |
900 | 6 | 127 | 1050 | 600 | 2090 | 117150 | 620 | 715 |
1000 | 6 | 149 | 1160 | 600 | 2180 | 147000 | 750 | 862 |
1200 | 4 | 156 | 1380 | 600 | 2270 | 178500 | 950 | 1310 |
*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
** Затворы большего диаметра поставляются на заказ.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Присоединительные размеры для подбора ответных фланцев и крепежа
![](/files/shibery/small_4er/pa530_otverstiya_shiberov_small.jpg)
PN 10 по ГОСТ 33259-2015
DN | D1 | Размеры , мм | ||||
N x M | T |
![]() |
![]() |
d | ||
50 | 125 | 4 х М16 | 12 | 2 | 2 | 18 |
65 | 145 | 4 х М16 | 12 | 2 | 2 | 18 |
80 | 160 | 8 х М16 | 12 | 2 | 6 | 18 |
100 | 180 | 8 х М16 | 12 | 2 | 6 | 18 |
125 | 210 | 8 х М16 | 12 | 2 | 6 | 18 |
150 | 240 | 8 х М20 | 14 | 2 | 6 | 23 |
200 | 295 | 8 х М20 | 16 | 2 | 6 | 23 |
250 | 350 | 12 х М20 | 16 | 4 | 8 | 23 |
300 | 400 | 12 х М20 | 16 | 4 | 8 | 23 |
350 | 460 | 16 х М20 | 18 | 8 | 8 | 23 |
400 | 515 | 16 х М24 | 20 | 8 | 8 | 27 |
450 | 565 | 20 х М24 | 20 | 12 | 8 | 27 |
500 | 620 | 20 х М24 | 24 | 12 | 8 | 27 |
600 | 725 | 20 х М27 | 27 | 12 | 8 | 30 |
700 | 840 | 24 х М27 | 27 | 18 | 6 | 30 |
800 | 950 | 24 х М30 | 30 | 18 | 6 | 33 |
900 | 1050 | 28 х М30 | 30 | 22 | 6 | 33 |
1000 | 1160 | 28 х М33 | 35 | 22 | 6 | 36 |
1200 | 1380 | 32 х М36 | 40 | 26 | 6 | 39 |
