Изготовление и поставка:
|
По ТУ 3700-002-55604618-2013
|
|
Тип конструкции:
|

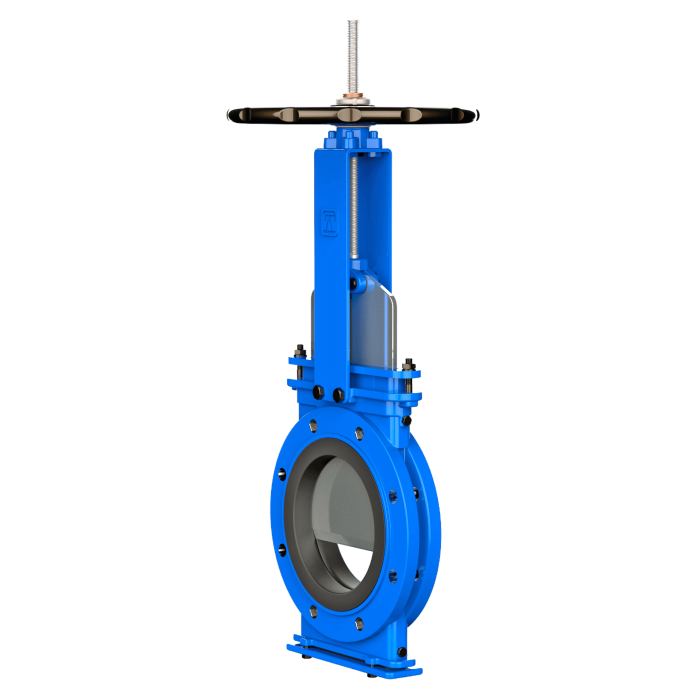

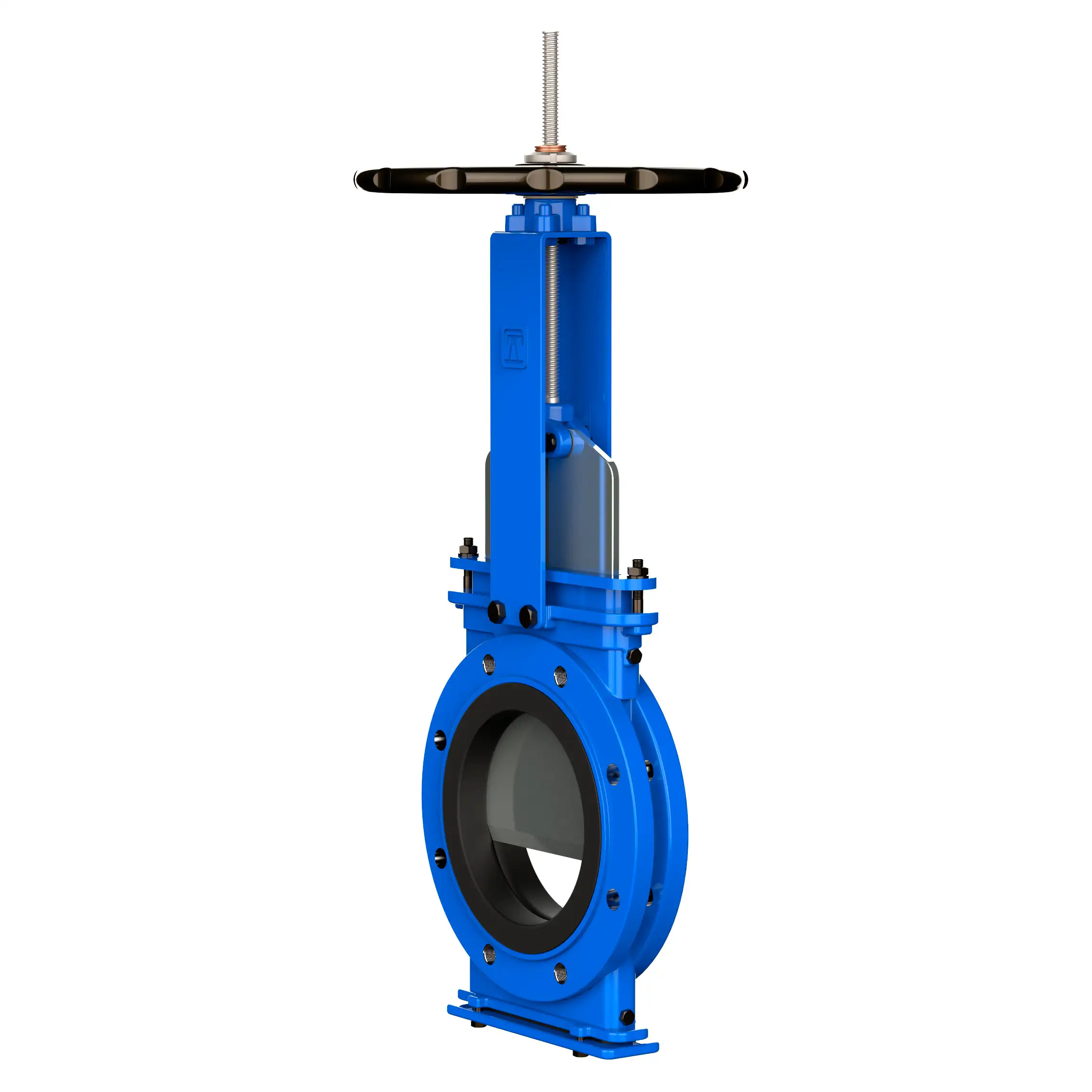

Задвижка шиберная двунаправленного действия с внутренними резиновыми вставками.
|
|
Диаметр номинальный
|
- DN 50 – DN 1200
|
|
Давление рабочее
|
- DN 50-250 – 10 кгс/см2
- DN 300-400 – 8 кгс/см2
- DN 450-600 – 6 кгс/см2
- DN 700-1200 - 4 кгс/см2
|
|
Управление:
|
- штурвал DN 50-500
- редуктор DN 50-1200
- рычаг DN 50-300
- пневмопривод, электропривод DN 50-1200
|
|
Основные рабочие среды:
|
Предназначена для использования в горнодобывающей промышленности, на линиях для транспортировки жидкостей с суспензией твердых частиц, например, воды с содержанием грязи, камней и пульпы. Кроме того, задвижка может применяться для абразивных жидких продуктов, используемых в химической промышленности, и в системах сточных вод.
|
|
Присоединение:
|
- стяжное между фланцами трубопровода
(Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)
|
|
Направление подачи рабочей среды:
|
Любое
|
|
Климатическое исполнение:
|
У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
|
Варианты управления
ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.
|
Ручные
|
Автоматические
|
Дополнительное оборудование
|
|
Маховик с выдвижным штоком
|

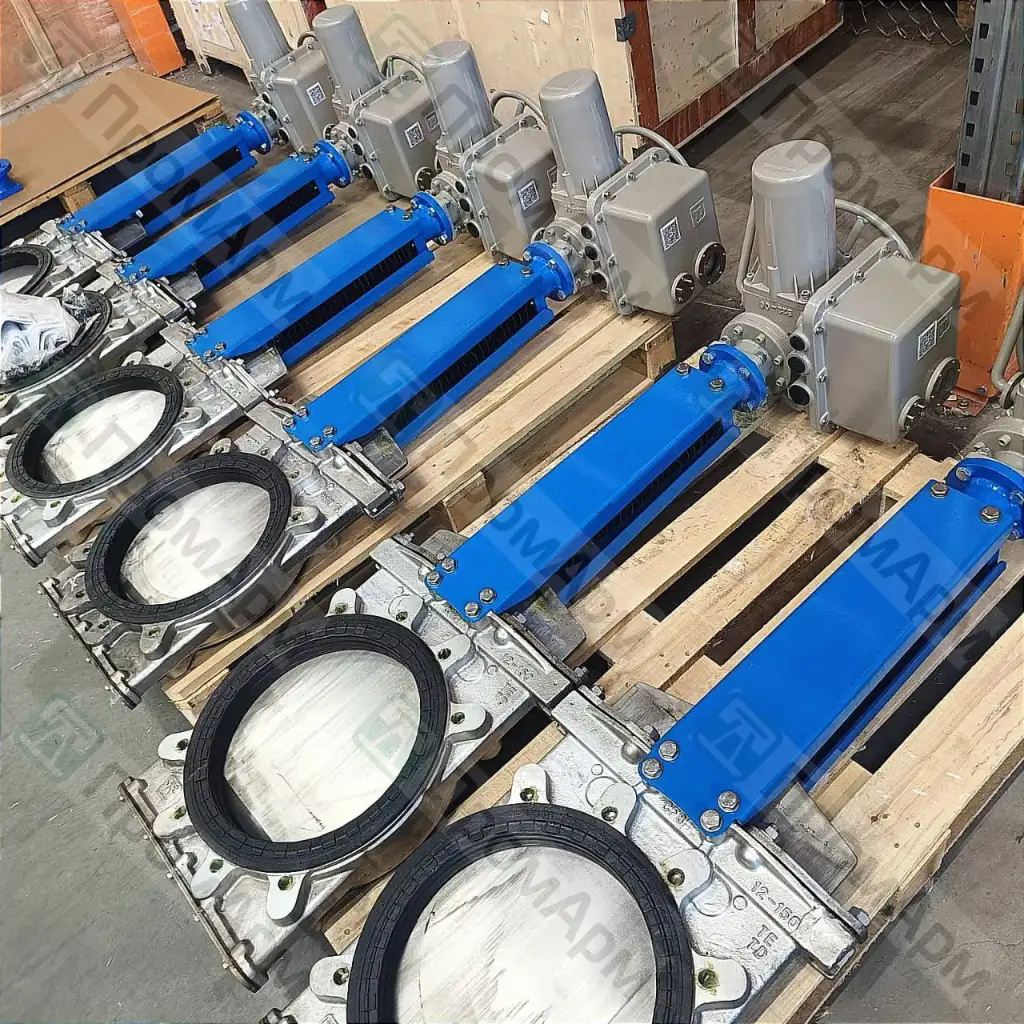

Электропривод
|
Указатель положения
|
|
Маховик с невыдвижным штоком
|
Пневмопривод
|
Концевые выключатели
|
|
Маховик с цепью
|
Гидропривод
|
Позиционер
|
|
Рычаг
|
|
Удлинитель штока
|
|
Редуктор
|
|
|
Конструкция
|
Поз.
|
Наименование
|
|
1
|
Нижняя крышка
|
|
2
|
Корпус
|
|
3
|
Нож
|
|
4
|
Уплотнение
|
|
5
|
Сальниковая набивка
|
|
6
|
Сальник
|
|
7
|
Шток
|
|
8
|
Ходовая гайка
|
|
9
|
Бугель
|
|
10
|
Штурвал
|
Описание основных конструктивных элементов
Открыто
Закрыто
Уплотнение
Упругое уплотнение задвижки серии ПА 550 представляет собой две резиновые вставки, армированные внутри нержавеющим кольцом, которое препятствует их деформации. В открытом положении обе вставки находятся в постоянном плотном контакте, обеспечивая необходимую герметичность и отсутствие застойных зон. Данная конструкция обеспечивает проход среды в двух направлениях, исключает накопление твердых частиц, мешающих закрытию затвора. Уплотнение изготавливается из следующих материалов:
Натуральный каучук. Обладает высокими механическими свойствами. Рассчитан на рабочую температуру до 90°С. Рекомендуется для абразивных продуктов.
EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.
NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С
VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.
Все перечисленные материалы обеспечивают 100-процентную герметичность.
Корпус
Задвижки серии ПА550 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Корпус задвижек литой, имеет снизу герметичную крышку для удаления остатков рабочей среды, которые могут попасть внутрь корпуса в процессе открытия-закрытия, а также на корпусе могут быть размещены специальные отверстия для промывки внутренней полости задвижки.
Корпус задвижек может быть изготовлен из следующих материалов:
- высокопрочный чугун GGG40
- сталь углеродистая WCB
- сталь коррозионностойкая CF8
- сталь коррозионностойкая молибденосодержащая CF8M
- специальные стали и сплавы (по заказу покупателя)
Нож
Материальное исполнение ножа – нержавеющая сталь CF8. Нож отполирован с обеих сторон, кромка имеет заостренную форму, позволяющую отсекать поток рабочей среды. Возможно изготовление ножа из нержавеющих и специальных сталей различных марок.
Набивка сальника
Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.
Шпиндель
Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.
Расшифровка обозначений ПА 550
Основные габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 550 DN50-500 мм со штурвалом
|
DN
|
Рр*, кгс/см2
|
Размеры, мм
|
Сила, Н
|
Мкр, Н*м
|
Масса, кг
|
|
L
|
D1
|
D0
|
H1
|
|
50
|
10
|
57
|
125
|
180
|
360
|
910
|
10
|
9
|
|
65
|
10
|
57
|
145
|
200
|
380
|
1520
|
15
|
10
|
|
80
|
10
|
62
|
160
|
220
|
410
|
2320
|
20
|
12
|
|
100
|
10
|
62
|
180
|
240
|
445
|
3650
|
25
|
15
|
|
125
|
10
|
69
|
210
|
260
|
490
|
5630
|
30
|
18
|
|
150
|
10
|
69
|
240
|
280
|
560
|
8200
|
40
|
22
|
|
200
|
10
|
81
|
295
|
300
|
630
|
14500
|
50
|
37
|
|
250
|
10
|
81
|
350
|
320
|
760
|
22600
|
70
|
51
|
|
300
|
8
|
96
|
400
|
350
|
885
|
32600
|
110
|
68
|
|
350
|
8
|
96
|
460
|
400
|
950
|
44500
|
170
|
115
|
|
400
|
8
|
109
|
515
|
450
|
1040
|
58100
|
250
|
148
|
|
450
|
6
|
109
|
565
|
500
|
1180
|
73400
|
310
|
203
|
|
500
|
6
|
127
|
620
|
500
|
1330
|
91000
|
530
|
236
|
*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 550 DN 50-1200** мм с редуктором
|
DN
|
Рр*, кгс/см2
|
Размеры, мм
|
Сила, Н
|
Мкр, Н*м
|
Масса с редуктором, кг
|
|
L
|
D1
|
D0
|
H1
|
|
50
|
10
|
57
|
125
|
250
|
420
|
910
|
10
|
19
|
|
65
|
10
|
57
|
145
|
250
|
456
|
1520
|
15
|
20
|
|
80
|
10
|
62
|
160
|
250
|
498
|
2320
|
20
|
22
|
|
100
|
10
|
62
|
180
|
250
|
550
|
3650
|
25
|
25
|
|
125
|
10
|
69
|
210
|
250
|
605
|
5630
|
30
|
28
|
|
150
|
10
|
69
|
240
|
250
|
690
|
8200
|
40
|
34
|
|
200
|
10
|
81
|
295
|
250
|
745
|
14500
|
50
|
49
|
|
250
|
10
|
81
|
350
|
250
|
840
|
22600
|
70
|
63
|
|
300
|
8
|
96
|
400
|
250
|
950
|
32600
|
110
|
81
|
|
350
|
8
|
96
|
460
|
250
|
1035
|
44500
|
170
|
130
|
|
400
|
8
|
109
|
515
|
250
|
1152
|
58100
|
250
|
168
|
|
450
|
6
|
109
|
565
|
300
|
1290
|
73400
|
310
|
223
|
|
500
|
6
|
127
|
620
|
300
|
1480
|
91000
|
530
|
261
|
|
600
|
6
|
127
|
725
|
300
|
1640
|
131200
|
600
|
352
|
|
700
|
4
|
148
|
840
|
300
|
1810
|
108500
|
690
|
461
|
|
800
|
4
|
148
|
950
|
460
|
1780
|
142300
|
750
|
587
|
|
900
|
4
|
148
|
1050
|
460
|
1990
|
179500
|
800
|
741
|
|
1000
|
4
|
165
|
1160
|
460
|
2150
|
222400
|
1200
|
1086
|
|
1200
|
4
|
172
|
1380
|
460
|
2630
|
323200
|
1500
|
1462
|
*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
** Затворы большего диаметра поставляются на заказ.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Присоединительные размеры для подбора ответных фланцев и крепежа
PN 10 по ГОСТ 33259-2015
|
DN
|
D1
|
Размеры , мм
|
|
N x M
|
T
|
|
|
d
|
|
50
|
125
|
4 х М16
|
13
|
4
|
0
|
18
|
|
65
|
145
|
4 х М16
|
13
|
4
|
0
|
18
|
|
80
|
160
|
8 х М16
|
13
|
4
|
4
|
18
|
|
100
|
180
|
8 х М16
|
13
|
4
|
4
|
18
|
|
125
|
210
|
8 х М16
|
16
|
4
|
4
|
18
|
|
150
|
240
|
8 х М20
|
16
|
4
|
4
|
23
|
|
200
|
295
|
8 х М20
|
20
|
4
|
4
|
23
|
|
250
|
350
|
12 х М20
|
20
|
8
|
4
|
23
|
|
300
|
400
|
12 х М20
|
20
|
8
|
4
|
23
|
|
350
|
460
|
16 х М20
|
20
|
12
|
4
|
23
|
|
400
|
515
|
16 х М24
|
24
|
12
|
4
|
27
|
|
450
|
565
|
20 х М24
|
24
|
16
|
4
|
27
|
|
500
|
620
|
20 х М24
|
24
|
16
|
4
|
27
|
|
600
|
725
|
20 х М27
|
27
|
16
|
4
|
30
|
|
700
|
840
|
24 х М27
|
27
|
20
|
4
|
30
|
|
800
|
950
|
24 х М30
|
30
|
20
|
4
|
33
|
|
900
|
1050
|
28 х М30
|
30
|
24
|
4
|
33
|
|
1000
|
1160
|
28 х М33
|
33
|
24
|
4
|
36
|
|
1200
|
1380
|
32 х М36
|
40
|
28
|
4
|
39
|
