DN:
300
PN:
10
Материал корпуса:
Чугун GGG40
Присоединение:
Межфланцевое с гладкими проушинами
Материал уплотнения:
SS304+графит
Tmax:
+90
Рабочая среда:
вода, пар, нефтепродукты
Тип конструкции:
с двухсторонней герметичностью с резиновыми вставками (Серия ПА 550)

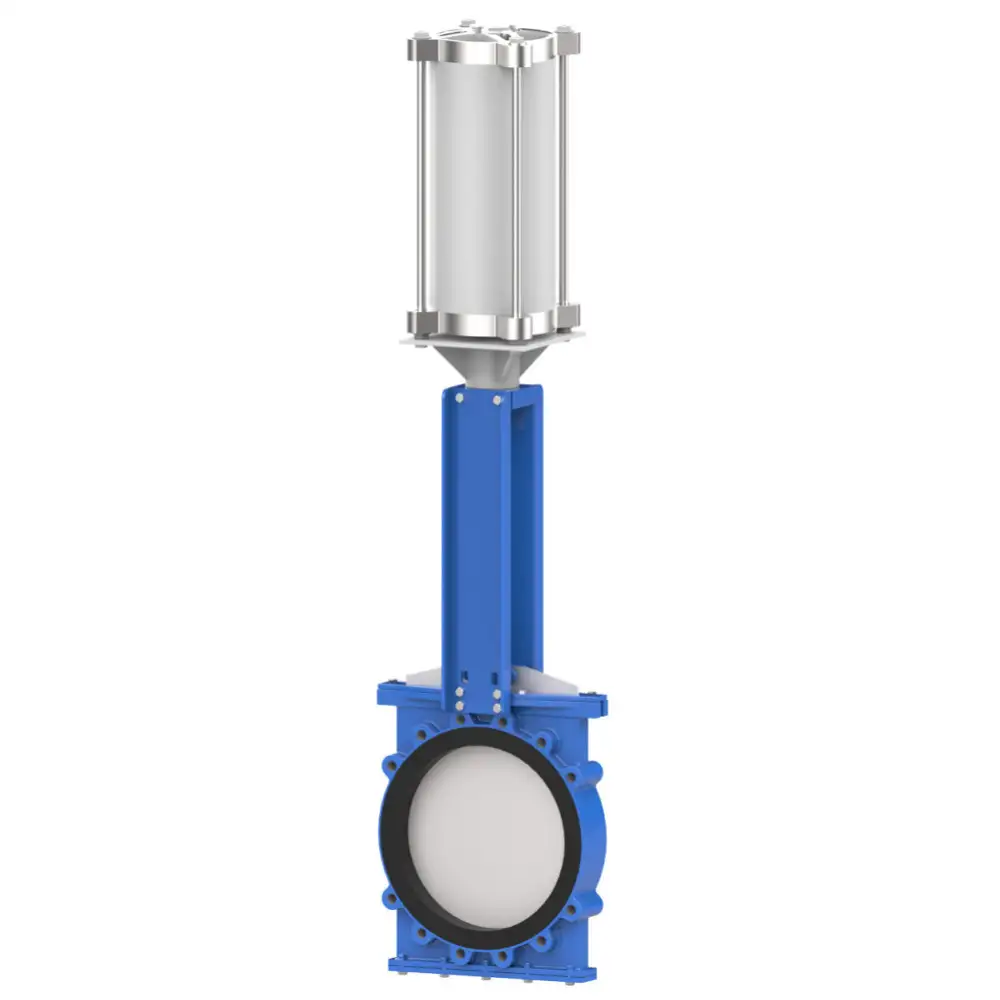

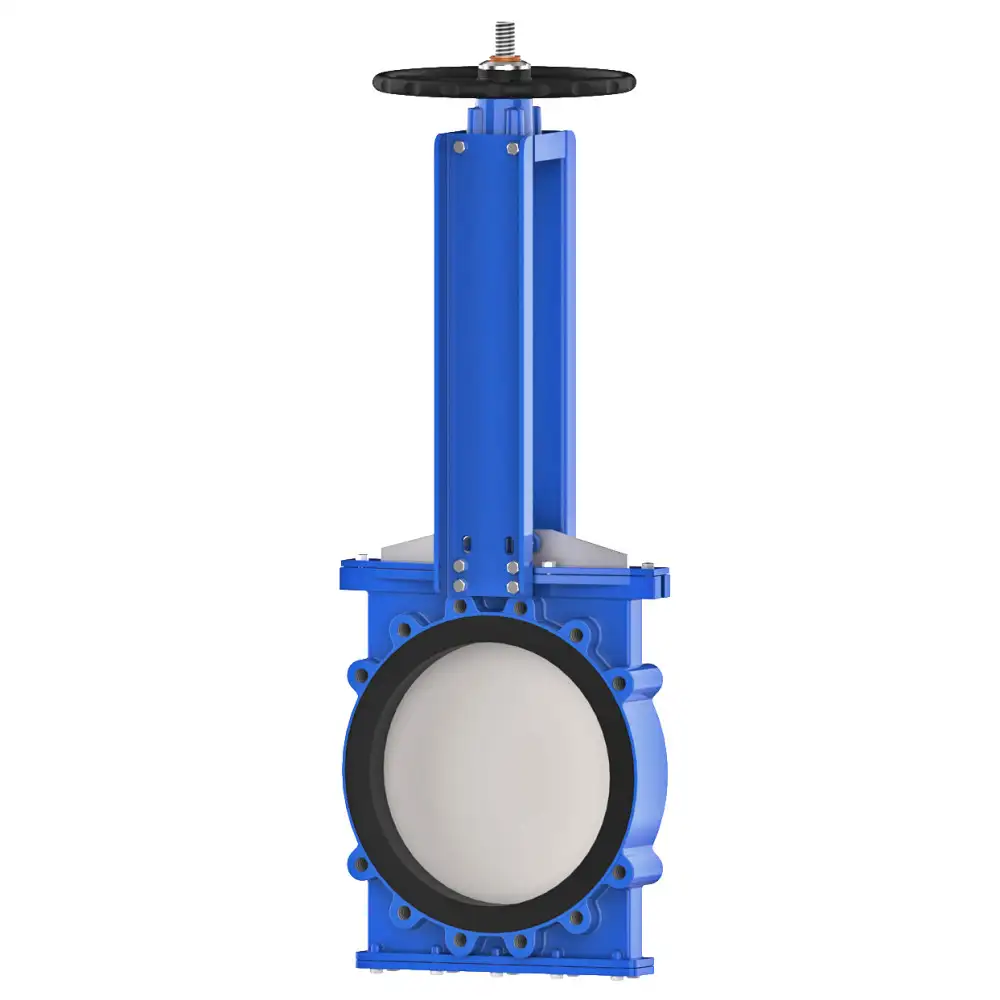

Задвижки серии ПА 550 – это задвижки гильотинного типа, предназначенные для использования на линиях транспортировки жидкостей с суспензией твердых частиц, воды с содержанием грязи, камней и пульпы. Конструкция корпуса и сменных резиновых уплотнений, армированных металлическим сердечником, обеспечивает полнопроходное сечение без застойных зон и зон кавитации и препятствует абразивному износу корпусных деталей. Нож гильотинного типа задвижек серии ПА 550 обеспечивает надежное перекрытие потока рабочей среды в обоих направлениях.
Наиболее широко задвижки шиберные серии ПА 550 применяются в горнодобывающей промышленности, а также предприятиях энергетического сектора.
Перейти на страницу с подробным описанием серииДокументация
pdf, 3.9 Мб.
xls, 146 Кб.
pdf, 120 Кб.
Комплектация и аналоги
Задвижка шиберная в разборном корпусе межфланцевая ПА 531.300.10-04
Корпус:
Сталь коррозионностойкая CF8
Уплотнениe:
NBR
DN:
300
PN:
10
Задвижка шланговая полнопроходная фланцевая ПА 812.300.10-05Ш
Корпус:
Сталь коррозионностойкая CF8M
Уплотнениe:
EPDM
DN:
300
PN:
10
Затвор поворотный дисковый двухэксцентриковый фланцевый ПА 744.300.16-04
Корпус:
Сталь коррозионностойкая CF8
Диск:
Сталь коррозионностойкая CF8
Уплотнениe:
PTFE
DN:
300
PN:
16
Задвижка шиберная межфланцевая ПА 522.300.10-04
Корпус:
Сталь коррозионностойкая CF8
Уплотнениe:
EPDM
DN:
300
PN:
10
Задвижка шланговая полнопроходная фланцевая ПА 812.300.10-01Ш
Корпус:
Чугун GGG40
Уплотнениe:
EPDM
DN:
300
PN:
10
Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 427.300.25-06
Корпус:
Сталь легированная LC2
Диск:
Сталь 20Л
Уплотнениe:
Металл по металлу
DN:
300
PN:
25
