Задвижки серии ПА 520 широко применяются в следующих отраслях:
- целлюлозно-бумажная промышленность;
- горнодобывающая промышленность;
- химическая промышленность;
- очистные сооружения, канализационные сети;
- пищевая промышленность
|
Изготовление и поставка:
|
По ТУ 3700-002-55604618-2013
|
|
Тип конструкции:
|

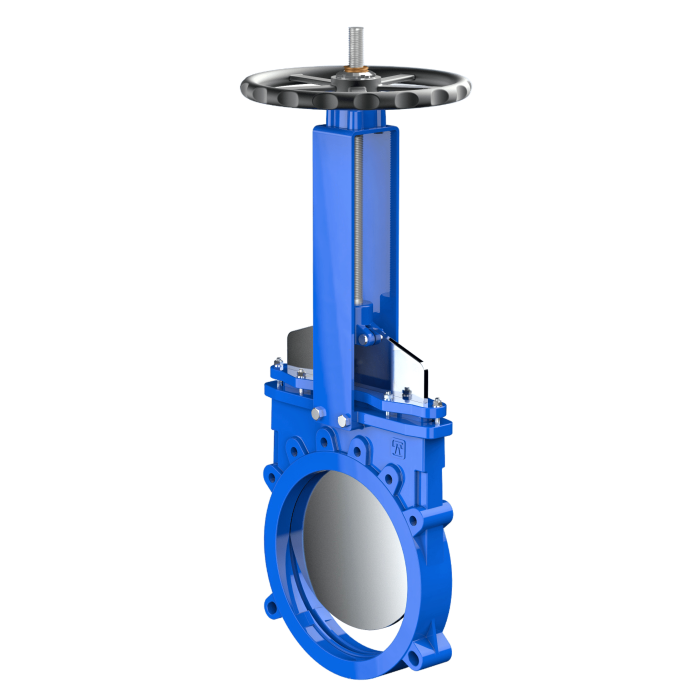

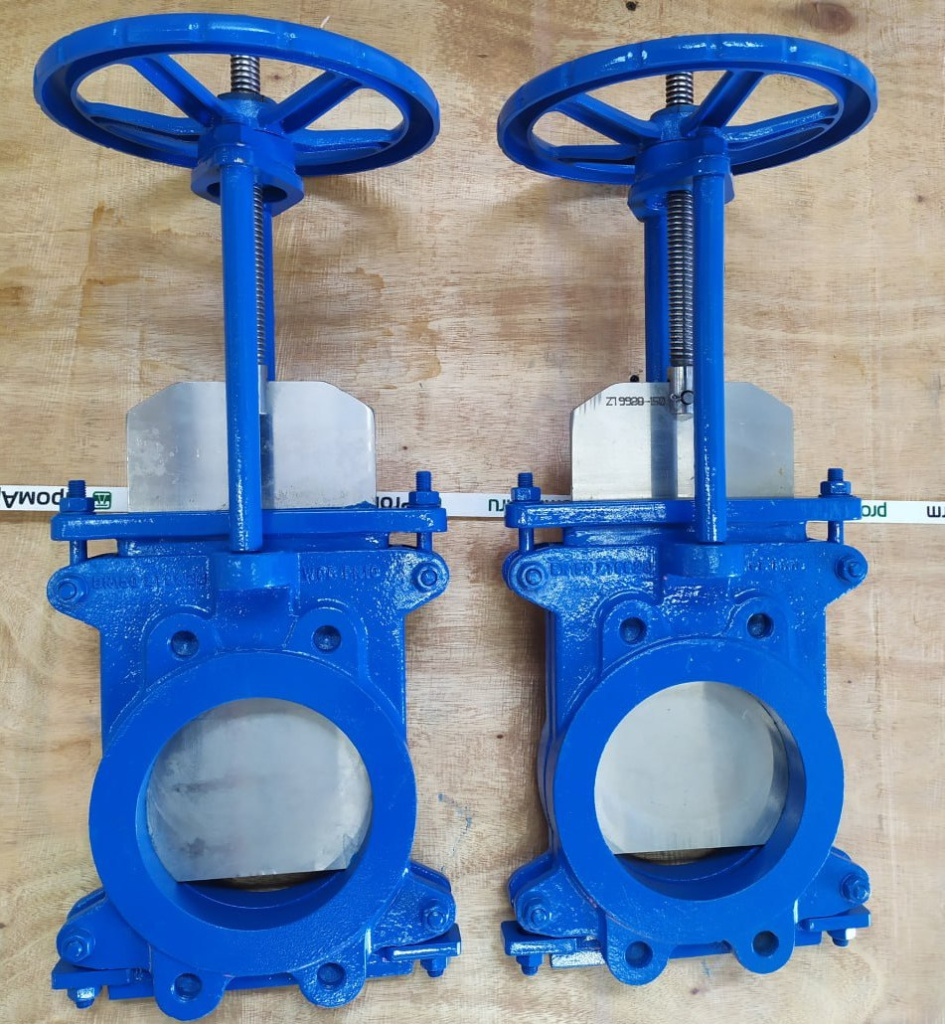

Задвижка шиберная двухсторонняя
|
|
Диаметр номинальный
|
DN 50 – DN 1200
|
|
Давление рабочее
|
- DN 50-250 - 10 кгс/см2
- DN 300-450 6 кгс/см2
- DN 500-600 4 кгс/см2
- DN 700-1200 2 кгс/см2
|
|
Управление:
|
- штурвал DN50-600,
- редуктор DN 50-1200,
- рычаг DN 50-1200,
- пневмопривод, электропривод DN50-1200
|
|
Основные рабочие среды:
|
Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5%. Рекомендуется для транспортировки сточных вод.
|
|
Присоединение:
|
- стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2, ответные фланцы по ГОСТ 12820-80, 12821-80)
|
|
Направление подачи рабочей среды:
|
любое
|
|
Климатическое исполнение:
|
У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
|
Варианты управления
ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.
|
Ручные
|
Автоматические
|
Дополнительное оборудование
|
|
Маховик с выдвижным штоком
|
Электропривод
|
Указатель положения
|
|
Маховик с невыдвижным штоком
|
Пневмопривод
|
Концевые выключатели
|
|
Маховик с цепью
|
Гидропривод
|
Позиционер
|
|
Рычаг
|
|
Удлинитель штока
|
|
Редуктор
|
|
|
Конструкция
|
Поз.
|
Наименование
|
|
1
|
Корпус
|
|
2
|
Нож
|
|
3
|
Уплотнение
|
|
4
|
Сальниковая набивка
|
|
5
|
Сальник
|
|
6
|
Шток
|
|
7
|
Ходовая гайка
|
|
8
|
Штурвал
|
|
9
|
Бугель
|
Описание основных конструктивных элементов
Уплотнение
Упругое уплотнение вставлено в корпус задвижки и армировано стальной проволокой, что позволяет сохранять форму и препятствует соскальзыванию под воздействием потока рабочей среды. Уплотнение имеет U-образную форму, повторяющую форму ножа. Данная конструкция обеспечивает проход среды в двух направлениях, исключает накопление твердых частиц, мешающих закрытию затвора.
Эластомерные материалы, применяемые в качестве уплотнений
EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.
NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80 °С
VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180 °С в постоянном режиме и до 200 °С в краткосрочном режиме.
Все перечисленные материалы обеспечивают 100-процентную герметичность
Корпус
Задвижки серии ПА 520 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений.
Корпус задвижек может быть изготовлен из следующих материалов:
- высокопрочный чугун GGG40
- сталь углеродистая WCB
- сталь коррозионностойкая CF8
- сталь коррозионностойкая молибденосодержащая CF8M
- специальные стали и сплавы (по заказу покупателя)
Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон. Имеется возможность нанесения другого защитного покрытия.
Нож
По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, кромка имеет закругленную форму.
Набивка сальника
Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.
Шпиндель
Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.
Расшифровка обозначений ПА 520
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520 DN50-500 мм со штурвалом
|
DN
|
Рр*, кгс/см2
|
Размеры, мм
|
Сила, Н
|
Мкр, Н*м
|
Масса с редуктором, кг
|
|
L
|
D1
|
D0
|
H1
|
|
50
|
10
|
48
|
125
|
180
|
290
|
1150
|
10
|
8
|
|
65
|
10
|
48
|
145
|
200
|
330
|
1950
|
10
|
9
|
|
80
|
10
|
51
|
160
|
200
|
358
|
2960
|
13
|
10
|
|
100
|
10
|
51
|
180
|
240
|
378
|
4620
|
15
|
13
|
|
125
|
10
|
57
|
210
|
260
|
428
|
7230
|
20
|
15
|
|
150
|
10
|
57
|
240
|
280
|
490
|
7300
|
30
|
24
|
|
200
|
10
|
70
|
295
|
300
|
588
|
13000
|
40
|
33
|
|
250
|
10
|
70
|
350
|
320
|
690
|
14600
|
50
|
45
|
|
300
|
6
|
76
|
400
|
350
|
815
|
21000
|
65
|
60
|
|
350
|
6
|
76
|
460
|
400
|
890
|
22900
|
100
|
82
|
|
400
|
6
|
89
|
515
|
450
|
980
|
29900
|
120
|
112
|
|
450
|
6
|
89
|
565
|
500
|
1025
|
32400
|
130
|
168
|
|
500
|
4
|
114
|
620
|
500
|
1230
|
35500
|
156
|
210
|
*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520 DN 50-1200** мм с редуктором
|
DN
|
Рр*, кгс/см2
|
Размеры, мм
|
Сила, Н
|
Мкр, Н*м
|
Масса с редуктором, кг
|
|
L
|
D1
|
D0
|
H1
|
|
50
|
10
|
48
|
125
|
250
|
368
|
1150
|
10
|
18
|
|
65
|
10
|
48
|
145
|
250
|
375
|
1950
|
10
|
19
|
|
80
|
10
|
51
|
160
|
250
|
420
|
2960
|
13
|
20
|
|
100
|
10
|
51
|
180
|
250
|
457
|
4620
|
15
|
23
|
|
125
|
10
|
57
|
210
|
250
|
503
|
7230
|
20
|
25
|
|
150
|
10
|
57
|
240
|
250
|
564
|
7300
|
30
|
36
|
|
200
|
10
|
70
|
295
|
250
|
645
|
13000
|
40
|
45
|
|
250
|
10
|
70
|
350
|
250
|
750
|
14600
|
50
|
57
|
|
300
|
6
|
76
|
400
|
250
|
860
|
21000
|
65
|
75
|
|
350
|
6
|
76
|
460
|
300
|
960
|
22900
|
100
|
97
|
|
400
|
6
|
89
|
515
|
300
|
1060
|
29900
|
120
|
132
|
|
450
|
6
|
89
|
565
|
450
|
1220
|
32400
|
130
|
188
|
|
500
|
4
|
114
|
620
|
450
|
1330
|
35500
|
156
|
246
|
|
600
|
4
|
114
|
725
|
500
|
1460
|
52000
|
200
|
315
|
|
700
|
2
|
127
|
840
|
500
|
1750
|
56700
|
230
|
440
|
|
800
|
2
|
127
|
950
|
600
|
1880
|
61800
|
350
|
550
|
|
900
|
2
|
127
|
1050
|
600
|
2090
|
78100
|
440
|
685
|
|
1000
|
2
|
149
|
1160
|
600
|
2180
|
98000
|
525
|
830
|
|
1200
|
2
|
156
|
1380
|
600
|
2270
|
119300
|
800
|
1230
|
*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
** Затворы большего диаметра поставляются на заказ.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Присоединительные размеры для подбора ответных фланцев и крепежа
PN 10 по ГОСТ 33259-2015
|
DN
|
D1
|
Размеры , мм
|
|
N x M
|
T
|
|
|
d
|
|
50
|
125
|
4 × М16
|
13
|
2
|
2
|
18
|
|
65
|
145
|
4 × М16
|
13
|
2
|
2
|
18
|
|
80
|
160
|
8 × М16
|
13
|
2
|
6
|
18
|
|
100
|
180
|
8 × М16
|
13
|
2
|
6
|
18
|
|
125
|
210
|
8 × М16
|
16
|
2
|
6
|
18
|
|
150
|
240
|
8 × М20
|
16
|
2
|
6
|
23
|
|
200
|
295
|
8 × М20
|
20
|
2
|
6
|
23
|
|
250
|
350
|
12 × М20
|
20
|
4
|
8
|
23
|
|
300
|
400
|
12 × М20
|
20
|
6
|
6
|
23
|
|
350
|
460
|
16 × М20
|
20
|
10
|
6
|
23
|
|
400
|
515
|
16 × М24
|
24
|
10
|
6
|
27
|
|
450
|
565
|
20 × М24
|
24
|
12
|
8
|
27
|
|
500
|
620
|
20 × М24
|
24
|
12
|
8
|
27
|
|
600
|
725
|
20 × М27
|
27
|
12
|
8
|
30
|
|
700
|
840
|
24 × М27
|
27
|
16
|
8
|
30
|
|
800
|
950
|
24 × М30
|
30
|
18
|
6
|
33
|
|
900
|
1050
|
28 × М30
|
30
|
20
|
8
|
33
|
|
1000
|
1160
|
28 × М33
|
33
|
20
|
8
|
36
|
|
1200
|
1380
|
32 × М36
|
40
|
24
|
8
|
39
|
