Затворы с указателем положения

В современном мире трубопроводная арматура перестала быть просто «краником» для перекрытия воды. В сложных инженерных системах жизненно важно не только управлять потоком, но и точно знать, в каком положении находится запорный элемент в данный момент. Особенно это актуально для дисковых затворов — компактных и надежных устройств, используемых повсеместно. Наличие указателя положения превращает обычный затвор в полноценный элемент системы безопасности и автоматизации.

Сферы применения затворов с указателем положения

Спектр использования дисковых затворов, оснащенных системой индикации, необычайно широк. Они востребованы везде, где требуется однозначная идентификация состояния арматуры — «открыто» или «закрыто». Согласно ГОСТ Р 53673-2009, наличие указателя положения диска (с маркировкой «О» — открыто, «З» — закрыто) является обязательным требованием для данного типа арматуры.

Основные сферы применения включают:

Системы водоснабжения и теплоснабжения: здесь указатели необходимы для контроля магистралей и ответвлений, позволяя обслуживающему персоналу быстро оценить конфигурацию сети.
Нефтегазовая и химическая промышленность: при работе с агрессивными средами критически важно исключить ошибку человеческого фактора. Указатель положения позволяет оператору визуально подтвердить, что поток перекрыт, перед началом ремонтных работ или переключением технологических линий.
Пищевая и фармацевтическая промышленность: Визуальный контроль положении затвора гарантирует, что моющие растворы направляются по нужному контуру.
Системы отопления, вентиляции и кондиционирования (ОВиК): для регулирования потоков теплоносителя и хладагента.

Где применяются дисковые затворы с указателем положения

Если говорить о конкретных точках монтажа и типах систем, то наиболее строгие требования к наличию указателей предъявляются в сфере противопожарной безопасности. Это та область, где затворы с контролем положения являются не просто удобной опцией, а обязательным элементом системы.

Например, затворы серии ПА 300 в том числе разработаны для установки в спринклерных и дренчерных системах пожаротушения . В таких системах трубопроводы постоянно находятся в дежурном режиме под давлением. Пожарные насосы должны автоматически запуститься, а затворы на питающих линиях — открыться. Сигнал от концевых выключателей (которые и являются «умным» указателем положения) поступает на пульт диспетчера, подтверждая, что арматура сработала штатно и вода поступает к оросителям.

Кроме того, затворы с указателями активно применяются на насосных станциях и очистных сооружениях (водоканалы) . Здесь они используются для контроля работы насосных агрегатов: затвор на всасывающей линии должен быть открыт, иначе насос выйдет из строя. Визуальный указатель на ручном редукторе или сигнал от электропривода предотвращают аварийные ситуации.

Также стоит отметить применение в системах с автоматическим управлением. Наличие концевых выключателей (датчиков положения) позволяет интегрировать затвор в систему диспетчеризации, что исключает необходимость обхода оператором всех точек контроля.

Для чего нужны поворотные затворы с указателем положения

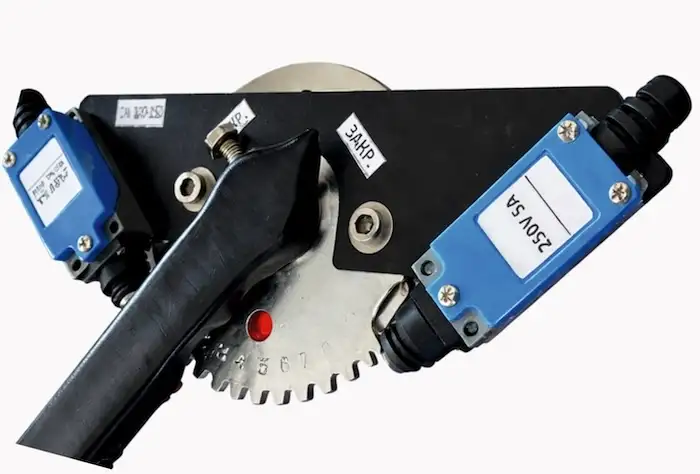

Функционал указателя положения выходит далеко за рамки простой стрелки на корпусе. Современные поворотные затворы с указателями положения решают ключевую задачу - обеспечение безопасности и исключение ошибок. Механический указатель (например, стрелка на червячном редукторе или риски на рукоятке) позволяет даже неопытному сотруднику мгновенно оценить состояние арматуры. ГОСТ предписывает, что в закрытом положении стрелка должна располагаться перпендикулярно оси трубопровода . Это исключает разночтения. В более сложных системах используются датчики с «сухими контактами». Когда рукоятка подходит к крайнему положению, замыкается электрическая цепь и на пульт поступает сигнал «Открыто» или «Закрыто». Если рукоятка находится в промежуточном положении, оба датчика выключены, что сигнализирует о нештатной ситуации.
