Затворы дисковые поворотные двухэксцентриковые
Поворотные затворы бывают концентриковыми и эксцентриковыми. Эксцентриковые затворы – это один из самых востребованных видов запорной арматуры, относящийся к числу наиболее герметичных и долговечных устройств. Дисковые эксцентриковые затворы представлены двумя видами: двухэксцентриковые и трехэксцентриковые затворы.
Дисковые затворы с двойным эксцентриситетом предназначены для работы в экстремальных условиях под воздействием агрессивной рабочей среды. Они являются более надежными, могут работать при температуре до +500°С и давлении 10 МПа. Преимущество заключается в минимизации трения уплотнительного кольца о рабочие поверхности корпуса затвора. Это увеличивает срок эксплуатации оборудования и снижает количество ремонтных работ.
![](/upload/resize_cache/iblock/b82/b8gymcklbs3x1zh902nbt4q7bhh17djs/254_254_1/ПА200-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/597/mon1klclbprb47wtq8q1lv3kxhm7h3jb/254_254_1/ПА300-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/1f0/yzbnastev1hckkh2ikoqgyntf0hogra3/254_254_1/ПА400-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/3b5/cxi408bxbjo33awwf35s3ohgcsjudksz/254_254_1/ПА600-квадратная-целая-transformed.png)
![](/upload/resize_cache/iblock/e64/o4ozm6tm4u9xcdejw5pl0ofp2s3l0mzi/254_254_1/ПА700_целый_квадратный-transformed.png)
![](/upload/resize_cache/iblock/cd7/9e1ptlrztmhldt22cdh4ygqw72t5y7c4/254_254_1/ПА900-квадратная-целая-transformed.png)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.80.16-02 с редуктором DN 80 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.80.16-02 с голым штоком DN 80 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.100.16-02 с редуктором DN 100 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.100.16-02 с голым штоком DN 100 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.50.16-02 с редуктором DN 50 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.50.16-02 с голым штоком DN 50 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.150.16-02 с редуктором DN 150 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.150.16-02 с голым штоком DN 150 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.200.16-02 с редуктором DN 200 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.200.16-02 с голым штоком DN 200 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.250.16-02 с редуктором DN 250 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.250.16-02 с голым штоком DN 250 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.150.25-04 с редуктором DN 150 мм PN 25 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.150.25-04 с голым штоком DN 150 мм PN 25 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.150.25-02 с редуктором DN 150 мм PN 25 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.150.25-02 с голым штоком DN 150 мм PN 25 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.125.16-02 с редуктором DN 125 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.125.16-02 с голым штоком DN 125 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.300.16-02 с редуктором DN 300 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.300.16-02 с голым штоком DN 300 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.400.16-02 с редуктором DN 400 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.400.16-02 с голым штоком DN 400 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.350.16-02 с редуктором DN 350 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.350.16-02 с голым штоком DN 350 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.65.16-02 с редуктором DN 65 мм PN 16 кгс/см2](/upload/iblock/e05/2xr11gv4hc4wgxlbxzgwwttwv5efa233/60-PA400MF-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый межфланцевый ПА 444.65.16-02 с голым штоком DN 65 мм PN 16 кгс/см2](/upload/iblock/c9f/qahw6se290wes5qz7vdn235vtlzlae92/62-PA400MF-GSH.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый фланцевый ПА 732.200.10-01 с редуктором DN 200 мм PN 10 кгс/см2](/upload/iblock/d12/jzcyks4nwmfvyac7kbx98or4sc7etkod/94-PA700F-RD.resize2.jpg)
![Затвор поворотный дисковый двухэксцентриковый фланцевый ПА 732.200.10-01 с голым штоком DN 200 мм PN 10 кгс/см2](/upload/iblock/a42/0mk1a8bq2zzhjldveo1d51c7n83te4c5/96-PA700F-GSH.resize2.jpg)
Конструкционные особенности

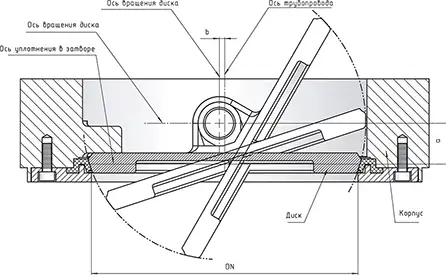

Дисковые затворы двухэксцентриковые состоят из диска, смещенного относительно оси седла корпуса и непосредственно трубопровода. Оба компонента имеют форму конуса. Двойной эксцентриситет при повороте дает возможность диску выходить из контакта с седлом при открытии/закрытии затвора. Смещенный шток обеспечивает равномерную нагрузку на оборудование, не перегружая отдельные участки и не требуя значительных усилий и времени при работе.
Этот вид затворов имеет следующие преимущества:
- закрывается/открывается без особых усилий;
- продлевается срок службы и эксплуатации без капитальных ремонтов или замены оборудования;
- повышает герметичность соединительных поверхностей, предупреждая утечку рабочей среды;
- увеличивает производительность благодаря большому количеству циклов открытия/закрытия затвора;
- используется в трубопроводах для перекрытия потока рабочей среды в обоих направлениях.
За счет конструкционных особенностей дисковые затворы двухэксцентриковые используются в качестве запорной арматуры в трубопроводах большого диаметра. В частности, для транспортировки нефти, газа, горячей воды, пара.
Дисковые затворы двухэксцентриситетные применяются в сферах:
- нефтегазовой промышленности;
- химических и фармацевтических предприятиях;
- жилищно-коммунальном хозяйстве;
- машиностроении;
- судостроении;
- пищевой промышленности.
Типы соединения затворов
Двухэксцентриситетные затворы выпускаются с фланцевым (серия ПА700) и межфланцевым (серия ПА400) типами соединения. Оба варианта являются распространенными в сфере прокладки трубопроводов. Фланцевое соединение используется для обустройства узлов, к которым впоследствии может присоединено дополнительное оборудование. Межфланцевое соединение облегчает монтаж в ограниченных условиях прокладки трубопровода и дает возможность демонтировать нужный узел для ремонта или замены.
Уплотнение в затворе с двойным эксцентриситетом
Уплотнение изготавливается в двух вариантах:
- «Мягкое» или фторопластовое применяется при работе с щелочами и кислотами. Материал устойчив к воздействию солнечных лучей, плесени, морской воды, высоких температурам. Фторопласт начинает плавиться при t +327°C.
- «Металл по металлу» обеспечивает бесперебойную работу при высоких температурах и давлении для транспортировки агрессивных, пожароопасных, токсичных и других агрессивных сред.
![](/files/zatvory_2020/small_4er/uplotnenie/uplot_pa_400.jpg)
![](/files/zatvory_2020/small_4er/uplotnenie/uplot_pa_400_krug_1.jpg)
Мягкое уплотнение PTFE
![](/files/zatvory_2020/small_4er/uplotnenie/uplot_pa_400_krug_2.jpg)
Пожаробезопасное уплотнение PTFE+металл
![](/files/zatvory_2020/small_4er/uplotnenie/uplot_pa_400_krug_3.jpg)
Уплотнение металл-металл
