Затворы дисковые фланцевые с электроприводом
Принцип действия фланцевого дискового затвора с электроприводом

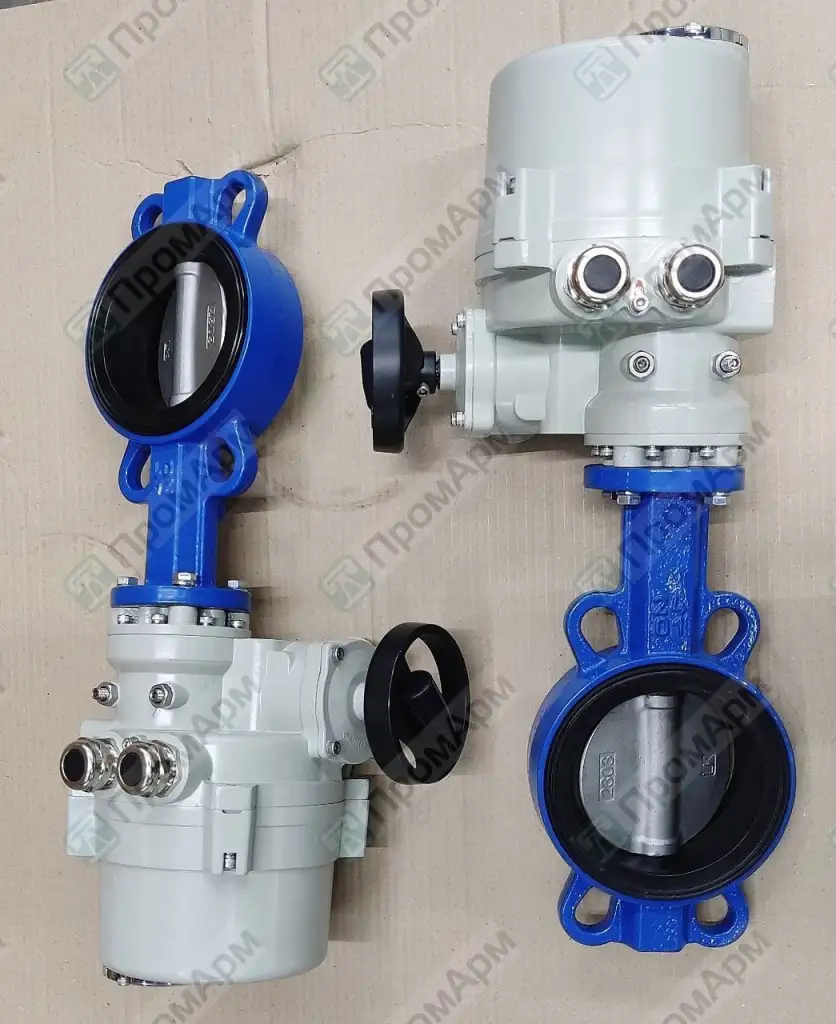

Затвор дисковый поворотный фланцевый с электроприводом относится к запорной арматуре и служит для автоматизированного управления потоком среды в трубопроводных системах. Корпус с фланцевыми присоединительными поверхностями врезается в линию, а внутри установлен диск, закреплённый на валу (штоке). При повороте диска на угол до 90° проходное сечение трубопровода полностью открывается, дросселируется или перекрывается.

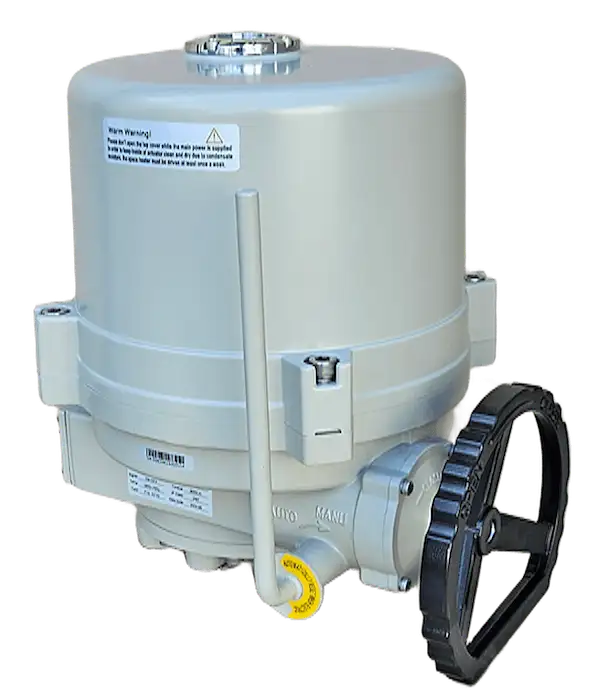

Электропривод преобразует вращение электродвигателя в ограниченный поворот штока. Встроенные концевые выключатели фиксируют крайние положения «открыто» и «закрыто», а модулирующие приводы позволяют задавать промежуточный угол поворота для регулирования расхода. При аварийной или наладочной ситуации используется ручное управление — маховик или съёмный дублёр. Подача управляющего сигнала с системы автоматики делает такую арматуру удобным элементом для построения полностью автоматизированных систем управления технологическими процессами.
Технические характеристики фланцевых дисковых затворов с электроприводом
Фланцевые дисковые затворы с электроприводом выпускаются в типоразмерах от DN (Ду) 50 до DN (Ду) 1200 и выше, при рабочих давлениях от PN (Ру) 10 до PN (Ру) 25 в зависимости от серии и материала корпуса. В качестве корпуса применяют чугунный или стальной корпус с защитным покрытием, диск и шток выполняют из нержавеющей или углеродистой стали, уплотнения — из NBR, EPDM, PTFE и других эластомеров, устойчивых к конкретной рабочей среде.
Важно отметить: Такая конструкция обеспечивает требуемый класс герметичности и стабильное управление потоком на протяжении всего ресурса арматуры.
Часто задаваемые вопросы:
Каковы основные преимущества фланцевых дисковых затворов с электроприводом?
Главное преимущество — сочетание компактной конструкции и надёжного запорного узла. Фланцевый диск даёт жёсткое, понятное присоединение к трубопроводу, а электропривод обеспечивает точное управление потоком и возможность интеграции в АСУ ТП. Чугунный или стальной корпус с корректно подобранными уплотнениями устойчив к износу и коррозии, а высокая повторяемость срабатываний позволяет поддерживать проектную производительность системы без ручного вмешательства. Для пользователя это уменьшение числа регламентных операций и предсказуемое поведение запорной арматуры в любых штатных режимах.
Где применяются фланцевые дисковые затворы с электроприводом?
Такие устройства используют в системах водоснабжения и водоотведения, теплоснабжения и вентиляции, на технологических трубопроводах предприятий энергетики, химической и нефтеперерабатывающей отрасли. Они подходят для жидких и газообразных сред, не агрессивных к материалам корпуса и уплотнений, при правильно подобранных параметрах: диаметр, давление, температура рабочей среды.
В России фланцевые дисковые затворы с электроприводом ставят как на новые линии, так и при модернизации действующих систем, когда требуется дистанционное или автоматическое управление потоком.
Как осуществляется обслуживание фланцевых дисковых затворов с электроприводом?
Регламент обычно включает:
- периодический визуальный осмотр корпуса и фланцевых соединений,
- проверка герметичности, состояния уплотнений и крепежа,
- контроль работы электропривода (отклик на команду, корректность срабатывания концевых выключателей, отсутствие посторонних шумов).
При необходимости также выполняется чистка седла и диска от отложений, регулировка или замена уплотнительных элементов.
Как выбрать подходящие фланцевые дисковые затворы с электроприводом?
При выборе ориентируются на рабочую среду (температура, агрессивность, наличие твёрдых включений), требуемый диапазон давлений и диаметр трубопровода. Важно проверить соответствие диаметра и давления проекту, подобрать материал корпуса и уплотнений под среду, а также тип электропривода по крутящему моменту и типу управления. Рационально сравнивать не только цену, но и ресурс, удобство обслуживания и совместимость с существующей системой автоматики.
Уточнить цену и купить фланцевый дисковый затвор с электроприводом можно в ООО "ПромАрм" — с гарантией, технической поддержкой и быстрой доставкой по России.
