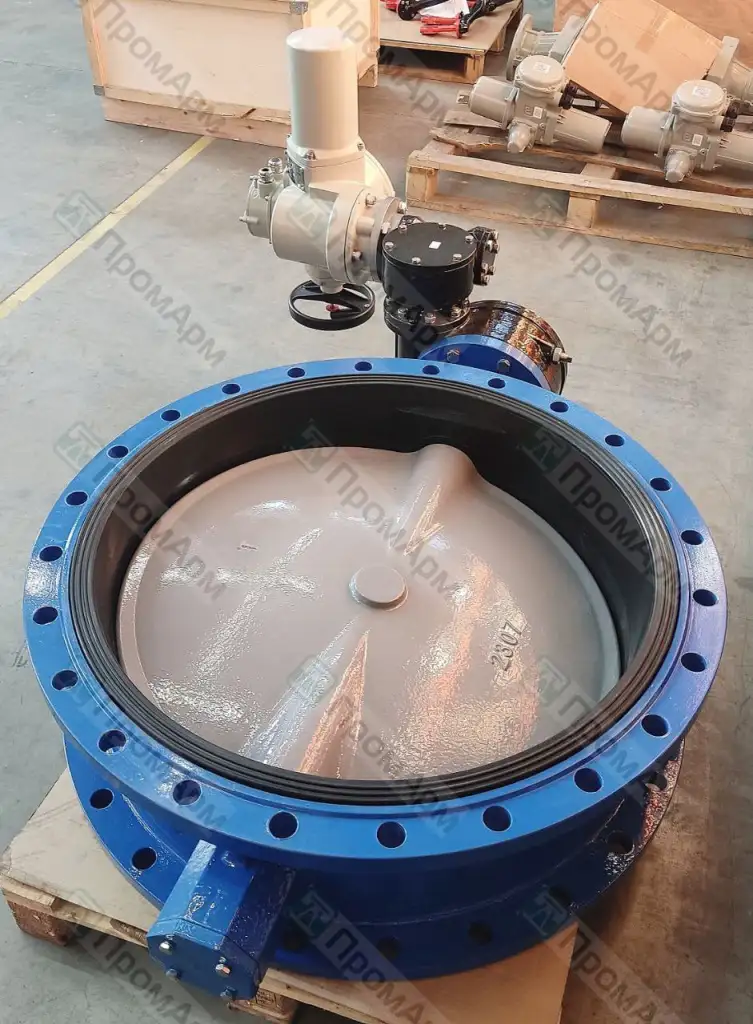

Дисковый затвор с электроприводом

Дисковый затвор с электроприводом — это трубопроводная запорная арматура, в которой запорный орган выполнен в виде поворотного диска, а управление его положением обеспечивает электрический привод. Дисковый затвор электроприводом используют там, где нужно автоматически открывать, закрывать или дозировать поток среды и при этом получать стабильное, повторяемое управление.

По конструкции дисковый поворотный затвор с электроприводом представляет собой корпус с проходным сечением, в котором на валу установлен диск. При повороте на 90° он либо полностью открывает проход, либо перекрывает его. Дисковый затвор с электроприводом может работать как запорная, регулирующая или отсечная арматура:

• в запорном режиме затворы с электроприводом обеспечивают полное открытие или закрытие по сигналу от системы управления;
• в регулирующем режиме диск фиксируют в промежуточном положении для поддержания расхода;
• в отсечном режиме затвор с электроприводом применяют для быстрого перекрытия потока при аварии или некорректных показаниях датчиков.

Корпус дискового затвора выполняют из чугуна, углеродистой или нержавеющей стали. Внутри расположены седло и уплотнительная манжета из NBR, EPDM, фторопласта или других эластомеров. Такая арматура обеспечивает требуемый класс герметичности и устойчивость к рабочей среде. В ряде исполнений корпус не контактирует с потоком, а уплотнение образует полный защитный слой — это повышает ресурс и снижает коррозионные риски.

Электрический привод через редуктор превращает вращение двигателя в четвертьоборотное движение штока. Электрический привод задаёт положение диска с высокой точностью, а встроенные концевые выключатели и ограничитель момента защищают затворы с электроприводом от перегрузки. В зависимости от задачи выбирается тип электропривода: простое дискретное управление «открыть/закрыть» или модульное управление по аналоговому сигналу для точного позиционирования.

Дисковые затворы с электроприводом применяются на трубопроводах различного диаметра в коммунальных и промышленных системах. Они подходят для воды, пара, воздуха, инертных газов, технических растворов, а при подборе коррозионностойких материалов — для агрессивных сред. При выборе учитывают диаметр трубопровода рабочее давление, температуру и состав среды, а также режим работы арматуры.

Какие преимущества у дисковых затворов

Дисковый затвор имеет компактную конструкцию и небольшую строительную длину. На фоне классических задвижек и шаровых кранов такая арматура легче, проще в монтаже и удобнее в обслуживании. Дисковые затворы имеют небольшое гидравлическое сопротивление: поток проходит почти по прямой, потери давления невелики, а насосное оборудование работает в более мягком режиме.

Число деталей минимально, ресурс выше, а риск заклинивания меньше. Запорный орган — диск или запорная пластина — работает в сочетании с мягким седловым уплотнением, что обеспечивает плотное перекрытие и стабильную герметичность при многократных циклах.

Дисковый затвор с электроприводом удобно интегрировать в существующие линии. Поворотная конструкция допускает монтаж как на горизонтальные, так и на вертикальные участки, в магистральные и распределительные трубопроводы. В системах с ограниченным пространством именно дисковый затвор с электроприводом зачастую оказывается оптимальным решением по габаритам и массе.

Для проектировщика и эксплуатирующей организации это означает:

• упрощённый монтаж и демонтаж;
• меньше требований к площадкам обслуживания;
• возможность легко подобрать тип электропривода под существующую систему автоматики.

Где могут использоваться поворотные затворы

Поворотные дисковые затворы с электроприводом применяются в системах водоснабжения и водоотведения, отопления и теплоснабжения, вентиляции и кондиционирования. В коммунальном секторе затворы с электроприводом применяются для управления потоками питьевой и технической воды, растворов реагентов, промышленных стоков, сжатого воздуха и инертных газов.

В промышленности дисковый затвор с электроприводом используют на объектах нефтегазовой отрасли, в химической, энергетической, целлюлозно-бумажной и пищевой промышленности. При грамотном подборе материалов корпуса и уплотнений дисковый затвор с электроприводом выдерживает воздействие агрессивных сред, перепады температур и режим частых переключений.

Затворы с электроприводами устанавливают на вводах и перемычках, в распределительных узлах, узлах коммерческого учёта, на байпасных линиях, в системах аварийного отключения. Дисковый затвор имеет достаточную пропускную способность, чтобы работать и на магистральных трубопроводах, и на локальных ответвлениях, обеспечивая необходимые параметры расхода и давления.

Электроприводные затворы: точное и стабильное управление потоками

Затвор с электроприводом решает сразу две задачи: обеспечивает герметичное перекрытие и реализует точное управление потоком. Электрический привод удерживает диск в заданном положении, а автоматика контролирует режимы работы. Это особенно важно для линий, где любые колебания расхода или давления отражаются на качестве продукта и безопасности процесса.

Электроприводный дисковый затвор легко включить в АСУ ТП или систему диспетчеризации. По сигналу контроллера затворы с электроприводом применяются в режимах полного открытия, частичного открытия для регулирования расхода и быстрой отсечки при аварии. Управление может строиться по принципу «открыть/закрыть» или по аналоговому сигналу 0–10 В / 4–20 мА.

Электрический привод, как правило, потребляет энергию только во время перемещения диска. В сочетании с высокой герметичностью дисковый затвор с электроприводом снижает утечки и потери продукта, что положительно влияет на энергоэффективность объекта. Дополнительно электрический привод оснащают термозащитой, подогревом для предотвращения конденсата и ограничителем момента.

Что представляет собой затвор с электроприводом?

Затвор с электроприводом — это запорная арматура (чаще дисковый или шиберный затвор), на которую устанавливается электрический привод. Дисковый затвор с электроприводом воспринимает крутящий момент от привода через вал и редуктор, а запорный орган поворачивается на заданный угол. Такая схема позволяет реализовать автоматический, дистанционный и локальный режимы управления.

Электрический привод подбирают по крутящему моменту, типу питания и интерфейсу управления. Один тип электропривода рассчитан на простые двухпозиционные операции, другой тип электропривода поддерживает модулирующее управление и точную установку диска в промежуточное положение. Взрывозащищённые исполнения применяют на опасных производственных объектах.

Дисковый затвор с электроприводом может комплектоваться ручным дублёром. Это даёт возможность перевести арматуру в нужное положение при отсутствии питания или в процессе наладки. При этом взаимодействие ручного и автоматического режимов заранее регламентируется производителем.

Преимущества электроприводных затворов

Электроприводные затворы по сравнению с ручными решениями обеспечивают более высокий уровень безопасности и управляемости. Оператору не нужно находиться рядом с арматурой: все команды передаются дистанционно, а состояние затвора контролируется с пульта или АРМ.

Электроприводные затворы по сравнению с ручными решениями обеспечивают более высокий уровень безопасности и управляемости. Оператору не нужно находиться рядом с арматурой: все команды передаются дистанционно, а состояние затвора контролируется с пульта или АРМ.

• исключить человеческий фактор при переключениях;
• встроить арматуру в автоматические алгоритмы технологического процесса;
• быстро отработать аварийные сценарии (отключение, сброс, перепуск).

Дисковый затвор имеет устойчивые характеристики во времени. При соблюдении регламента технического обслуживания сохраняется герметичность и точность срабатывания, а работоспособность привода, состояния корпуса и уплотнений проверяется по утверждённым процедурам.

Дополнительный плюс — возможность наращивать функциональность без замены арматуры: достаточно поменять или перенастроить электрический привод, чтобы изменить логику управления, добавить обратную связь или интеграцию с новой системой управления.

Особенности конструкции затворов с электроприводом

Конструкция дискового затвора с электроприводом включает корпус, вал, запорный диск, седло, уплотнения и узел крепления привода. В более сложных схемах в корпус интегрируют отверстия под дренаж и продувку. Дисковый затвор с электроприводом в базовом исполнении использует мягкое седловое уплотнение; для высоких температур и давлений предусмотрены металлические уплотнительные пары.

Запорный элемент — диск или заслонка — в открытом положении развёрнут по потоку, а в закрытом положении перпендикулярен ему. Для повышения ресурса используют эксцентриковую конструкцию: диск смещён относительно оси, за счёт чего снижается износ уплотнений. Дисковый затвор имеет чётко фиксированное положение «открыто» и «закрыто», а шкала на приводе позволяет контролировать промежуточные положения.

Электрический привод обычно размещают в герметичном корпусе с классом защиты IP65–IP68. Внутри находится мотор, редуктор, концевые выключатели и механизмы ручного дублирования. Важную роль играет тип электропривода: одни модели ориентированы на редкие переключения, другие рассчитаны на частые циклы регулирования в автоматизированных системах.

Дисковый затвор с электроприводом часто комплектуется адаптером под различные типы приводов. Это упрощает модернизацию, когда требуется заменить один электрический привод на другой без вмешательства в трубопровод.

Где применяют затворы с электроприводами

Затворы с электроприводами применяют в системах водоснабжения и водоотведения, на тепловых пунктах, в насосных станциях, резервуарных парках, на установках подготовки и транспортировки нефтепродуктов. В энергетике дисковый затвор с электроприводом используют в системах охлаждения, деаэрации и пароконденсатных трассах.

В химической и нефтехимической промышленности затворы электроприводом применяются для управления агрессивными растворами и газами. При этом материалы корпуса, диска и уплотнений подбирают по устойчивости к конкретным реагентам. В пищевой и фармацевтической промышленности важен гигиенический дизайн и возможность санитарной обработки, поэтому применяют специальные исполнения затворов.

В системах пожаротушения дисковый затвор с электроприводом отвечает за автоматическое открытие и закрытие линий подачи воды, пенообразователя или газового огнетушащего состава. Здесь особенно востребована высокая надёжность и быстрый отклик на сигнал системы пожарной автоматики.

Как выбрать затвор с электроприводом

При подборе арматуры сначала определяют рабочую среду, диапазон температур и давление. Далее анализируют диаметр трубопровода, рабочее давление, требуемый класс герметичности и режим работы (запорный, регулирующий или отсечный).

Важно, чтобы материалы корпуса, диска и уплотнений были совместимы с рабочей средой. Диаметр трубопровода рабочее давление и температура определяют допустимые нагрузки на корпус и запорный орган. При выборе электрического привода учитывают пусковой момент, ресурс по числу циклов, условия окружающей среды и требования по взрывозащите.

Кроме того, заранее определяют, какой тип электропривода необходим:

• только дискретное управление «открыть/закрыть»;
• позиционирование по аналоговому сигналу;
• поддержка интерфейсов связи для интеграции в сложные системы.

Дисковый затвор с электроприводом подбирают с учётом сервисной поддержки и доступности запасных частей. Это снижает время простоя в случае ремонта и облегчает планирование профилактических работ. Дисковый затвор имеет паспортные характеристики, которые должны быть согласованы с требованиями проекта и эксплуатационной документации объекта.

Особенности монтажа и обслуживания электроприводных затворов

Монтаж фланцевых или межфланцевых дисковых затворов выполняют на ответные фланцы с соблюдением монтажных размеров и соосности трубопровода. Важно, чтобы затвор с электроприводом устанавливался без перекосов: это прямо влияет на ресурс уплотнений и плавность хода диска. В большинстве случаев привод ориентируют вертикально вверх, чтобы обеспечить удобный доступ к ручному дублёру и клеммной коробке.

Регулярное обслуживание включает визуальный осмотр корпуса, проверку отсутствия течей, оценку состояния крепежа, уплотнений и электрических соединений. Регулярное обслуживание включает также функциональные проверки: выполняют несколько циклов «открыть/закрыть», контролируют время хода, сравнивают фактическое положение диска с сигналами концевых выключателей.

Для поддержания ресурса критично, чтобы работоспособность привода, состояние уплотнений и герметичность затвора контролировались по регламенту. При необходимости выполняют чистку седла и запорного элемента от отложений, замену изношенных уплотнительных колец и настройку конечных положений привода.

Дисковый затвор с электроприводом, установленный и обслуживаемый в соответствии с рекомендациями производителя, обеспечивает надёжную работу на протяжении всего жизненного цикла оборудования и остаётся управляемым элементом трубопроводной системы даже при интенсивной эксплуатации.

Часто задаваемые вопросы о затворах с электроприводом

Что собой представляет затвор с электроприводом?

Затвор с электроприводом — это запорная арматура, в которой положение запорного органа изменяет электрический привод. Чаще всего используется дисковый затвор с электроприводом, но на ряде объектов применяют и шиберные решения. Такое устройство позволяет автоматически управлять потоком среды и интегрировать арматуру в общую систему управления.

Какие основные достоинства имеют затворы с электроприводом?

Главные преимущества — точное регулирование, дистанционное управление и возможность автоматизации. Дисковый затвор с электроприводом снижает долю ручного труда, уменьшает риск неправильных переключений и повышает безопасность технологических процессов.

В каких сферах используются затворы с электроприводом?

Затворы с электроприводом применяются в водоснабжении, теплоснабжении, энергетике, нефтегазовом секторе, химической, пищевой и фармацевтической промышленности, а также в системах пожаротушения. Везде, где важны контролируемый поток и быстрая реакция на управляющий сигнал, дисковый затвор с электроприводом остаётся востребованным решением.

В чём разница между дисковыми и шиберными затворами?

Дисковый затвор имеет поворотный диск, который разворачивается в потоке, а шиберный затвор работает за счёт поступательного движения плоского шибера. Шиберные решения лучше подходят для сред с большим количеством твёрдых включений, а дисковый затвор с электроприводом предпочтителен там, где важны компактность, быстродействие и удобство автоматизации.

Нуждается ли затвор с электроприводом в особом обслуживании?

Специальных ежедневных операций не требуется, но регулярное обслуживание включает контроль герметичности, проверку электрических соединений, работоспособности привода, состояния уплотнений и при необходимости чистку внутренних поверхностей. Соблюдение регламента продлевает срок службы арматуры и снижает риск аварийных ситуаций.

Уточнить цену и купить дисковый затвор с электроприводом можно в ООО "ПромАрм" — с гарантией, технической поддержкой и быстрой доставкой по России.
