Затворы дисковые поворотные трехэксцентриковые
Затворы дисковые трехэксцентриковые: назначение и где применяются
Трёхэксцентриковый дисковый затвор применяют как трубопроводная арматура в качестве запорного устройства на трубопроводах: он перекрывает или регулирует поток при высокой цикличности и требованиях к герметичности. Подходит для воды, пара, нефтепродуктов и газовых сред.
Отрасли
Применяются в нефтегазовой и нефтехимической промышленностях, энергетике, а также в системах теплоснабжения.

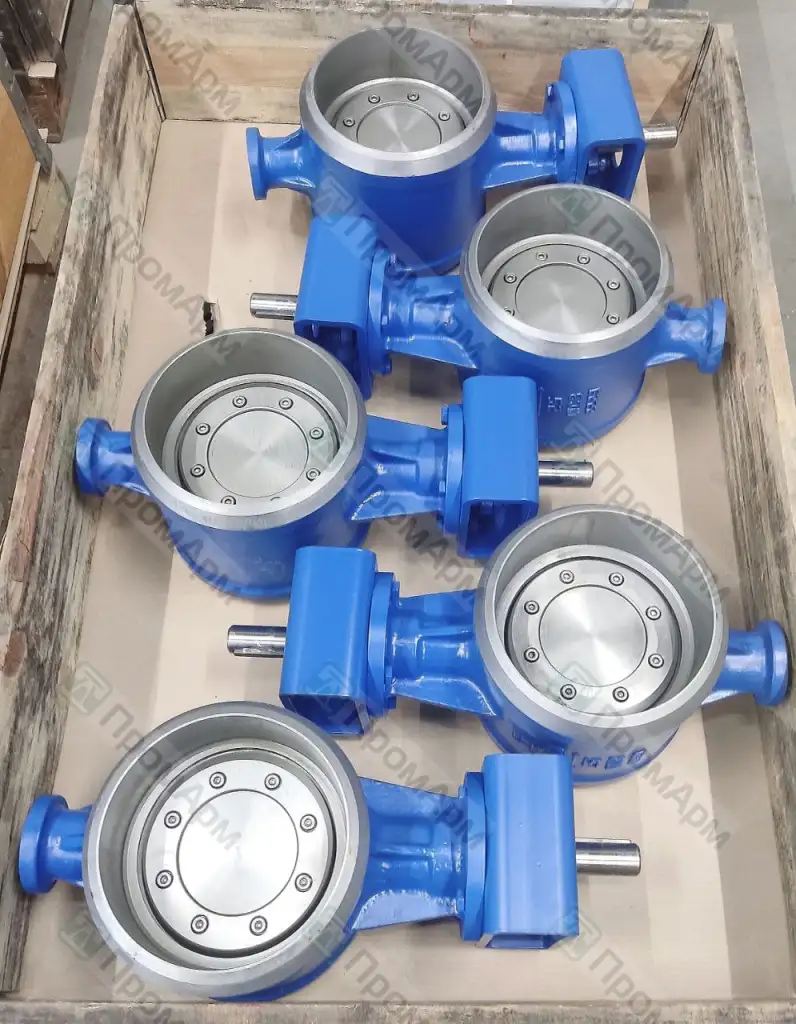

Конструкция трехэксцентриковых дисковых затворов
В узле предусмотрен корпус из чугуна и поворотный диск с коническим уплотнением; оси смещены, поэтому при закрытии обеспечивается плотное прилегание без лишнего трения. Доступны чугунный вариант и чугунные исполнения с защитным покрытием.
Герметичность/ресурс/снижение трения
Уплотнение «металл-по-металлу» обеспечивает двустороннее перекрытие и стабильную герметичность на всём ресурсе затвора. Трёхэксцентриковая конструкция снижает контактные нагрузки и помогает удерживать характеристики в широком температурном диапазоне.
Технические параметры для подбора затвора
Подбор выполняют по требуемому диаметру, рабочему давлению, температуре и числу циклов, чтобы затвор сохранял плотность на промежуточных положениях.
Диаметры и давления
Обычно соответствуют DN 50–1200, PN 10–40 в зависимости от материалов.
Рабочие среды и температура
Температура и совместимость со средой задаются материалами диска и уплотнения.
Тип присоединения
В проектах используют межфланцевый тип для компактной установки и фланцевый — для жёсткой фиксации на стыке трубопровода.
Управление и приводы
Управление реализуют вручную, через редуктор, электропривод или пневмопривод; для крупных размеров применяют поворотные исполнения с усиленным приводным узлом.
Материалы и уплотнение
Контактные поверхности подбирают под режим, типичны пары - нержавеющая сталь/графит; при правильном выборе затворов хватает на заданный ресурс без роста момента и утечек.
Документация, стандарты, поставка
Оборудование соответствует требованиям нормативных документов и имеет надлежащие сертификаты . При поставке оборудование комплектуется паспортом и схемой монтажа. Выбрать исполнение и комплектность поставки можно, оставив заявку на сайте, или связаться с нашими специалистами по телефону.
Частые вопросы
Что такое дисковые поворотные трехэксцентриковые затворы?
Это устройства для регулирования потока жидкости или газа, которые используют трехэксцентриковую конструкцию для обеспечения герметичности и минимизации износа.
Каковы преимущества трехэксцентриковых затворов?
Они обеспечивают высокую герметичность, долговечность, низкое сопротивление потоку и возможность работы при высоких давлениях и температурах.
В каких отраслях используются дисковые поворотные затворы?
Они широко применяются в нефтегазовой, химической, энергетической и водоснабжающей отраслях.
Как выбрать подходящий затвор для своего проекта?
Необходимо учитывать параметры среды, давление, температуру, тип соединения и требования к герметичности.
Как осуществляется обслуживание трехэксцентриковых затворов?
Регулярная проверка на наличие утечек, смазка подвижных частей и замена изношенных компонентов помогут продлить срок службы затворов.
