Пневмоприводы ПА 02
Пневматические цилиндры серии ПА 02 производятся в двух вариантах
- двухстороннего действия (движение поршня происходит при подаче воздуха в соответствующую полость);
- одностороннего действия (возврат поршня происходит под воздействием пружин).
Конструкция пневматических цилиндров ПА 02 предусматривает систему торможения в конце хода.
Особенности применения пневмоцилиндров серии ПА 02
- пневматические цилиндры серии ПА 02 линейного действия используются для управления шланговыми и шиберными задвижками.
Основные характеристики
| Конструкция | Стяжные шпильки |
| Действие | - одностороннего действия с пружинным возвратом - двустороннего действия |
| Крепление | По резьбовым отверстиям шпилек, фланец передний/задний, лапы, центральная, передняя и задняя подвески, шарниры |
| Установка | В любом положении |
| Рабочая температура | -20°С ... +80°С |
| Рабочее давление | 2 ... 8 бар |
| Рабочая среда | - Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4] - Требуется установка центробежного фильтра 25мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |

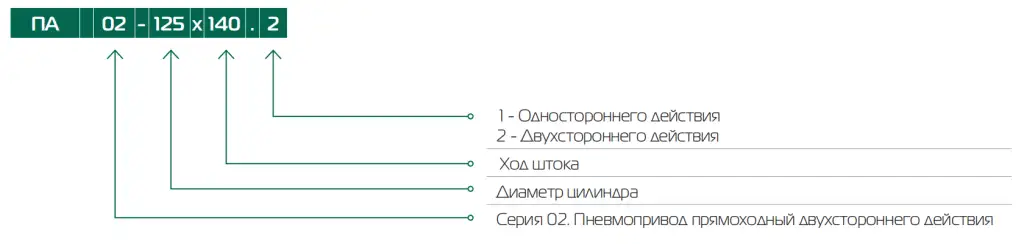

Маркировка

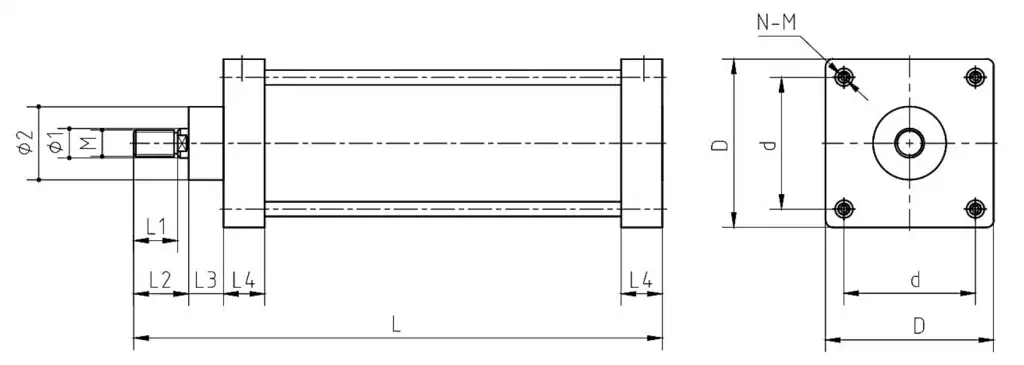

Габаритные и присоединительные размеры ПА 02
| Размер, мм | L1 | L2 | L3 | L4 | L | M | φ1 | φ2 | dxd | DxD | N-M |
| ПА 02-50x25 | 32 | 40 | 15 | 27.5 | 174 | M16x1.5 | φ20 | φ375 | 47x47 | 62x62 | 4-M6 |
| ПА 02-50x35 | 32 | 40 | 15 | 27.5 | 184 | M16x1.5 | φ20 | φ37.5 | 47x47 | 62x62 | 4-M6 |
| ПА 02-63x40 | 32 | 40 | 15 | 27.5 | 192 | M16x1.5 | φ20 | φ37.5 | 56x56 | 75x75 | 4-M8 |
| ПА 02-100x50 | 40 | 60 | 21 | 33 | 245 | M20x1.5 | φ25 | φ45.5 | 84x84 | 110x110 | 4-M10 |
| ПА 02-100x55 | 40 | 60 | 21 | 33 | 250 | M20x1.5 | φ25 | φ45.5 | 84x84 | 110x110 | 4-M10 |
| ПА 02-100x65 | 40 | 60 | 21 | 33 | 260 | M20x1.5 | φ25 | φ45.5 | 84x84 | 110x110 | 4-M10 |
| ПА 02-100x70 | 40 | 79 | 21 | 33 | 265 | M20x1.5 | φ25 | φ45.5 | 84x84 | 110x110 | 4-M10 |
| ПА 02-125x80 | 54 | 79 | 32 | 40 | 333 | M27x2 | φ32 | φ60 | 110x110 | 138x138 | 4-M12 |
| ПА 02-125-90 | 54 | 79 | 32 | 40 | 345 | M27x2 | φ32 | φ60 | 110x110 | 138x138 | 4-M12 |
| ПА 02-125x140 | 54 | 79 | 32 | 40 | 395 | M27x2 | φ32 | φ60 | 110x110 | 138x138 | 4-M12 |
| ПА 02-125x170 | 54 | 79 | 32 | 40 | 427 | M27x2 | φ32 | φ60 | 110x110 | 138x138 | 4-M12 |
| ПА 02-160x100 | 72 | 102 | 35 | 50 | 415 | M36x2 | φ40 | φ64 | 140x140 | 178x178 | 4-M16 |
| ПА 02-160x130 | 72 | 102 | 35 | 50 | 450 | M36x2 | φ40 | φ64 | 140x140 | 178x178 | 4-M16 |
| ПА 02-160x190 | 72 | 102 | 35 | 50 | 510 | M36x2 | φ40 | φ64 | 140x140 | 178x178 | 4-M16 |
| ПА 02-160x225 | 72 | 102 | 35 | 50 | 545 | M36x2 | φ40 | φ64 | 140x140 | 178x178 | 4-M16 |
| ПА 02-200x160 | 72 | 106 | 50 | 50 | 501 | M36x2 | φ40 | φ75 | 175x175 | 219x219 | 4-M16 |
| ПА 02-200x245 | 72 | 111 | 50 | 50 | 587 | M36x2 | φ40 | φ75 | 175x175 | 219x219 | 4-M16 |
| ПА 02-200x260 | 72 | 106 | 50 | 50 | 600 | M36x2 | φ40 | φ75 | 175x175 | 219x219 | 4-M16 |
| ПА 02-200x330 | 72 | 106 | 50 | 50 | 671 | M36x2 | φ40 | φ75 | 175x175 | 219x219 | 4-M16 |
| ПА 02-200x390 | 72 | 106 | 50 | 50 | 734 | M36x2 | φ40 | φ75 | 175x175 | 219x219 | 4-M16 |
