Пневмоприводы серии ПА 01 - описание серии
Пневмоприводы серии ПА 01 изготавливаются в двух вариантах
- двухстороннего действия: при подаче сжатого воздуха между корпусом поворотного пневмопривода и поршнями, последние перемещаются и осуществляют поворот зубчатого выходного вала при помощи реечной передачи, которая входит с последним в зацепление. Обратный поворот осуществляется подачей давления в противоположную полость привода;
- одностороннего действия: поворот выходного вала в одну сторону осуществляется подачей сжатого воздуха, а в исходное положение вал возвращается под воздействием силы пружин.
Особенности применения пневмоприводов серии ПА 01
- неполноповоротные пневмоприводы ПА очень хорошо подходят для управления дисковыми затворами.
Основные характеристики
| Управляющее давление |
- от 2 бар до 8 бар двустороннего действия - от 3 бар до 8 бар одностороннего действия |
| Питание пневматической системы | сухой или увлажненный фильтрованный воздух |
| Температура | от -20°С до +80°С (опционально от -40°С до +150°С) |
| Угол поворота | 0° - 90° с механической регулировкой +- 5° |
| Соединения |
- с арматурой ISO-5211 / DIN 3337 - для навесного оборудования NAMUR |

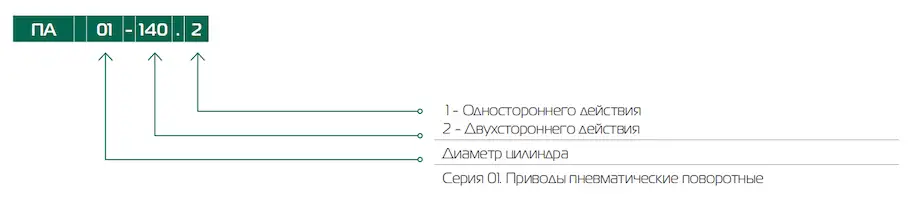

Маркировка

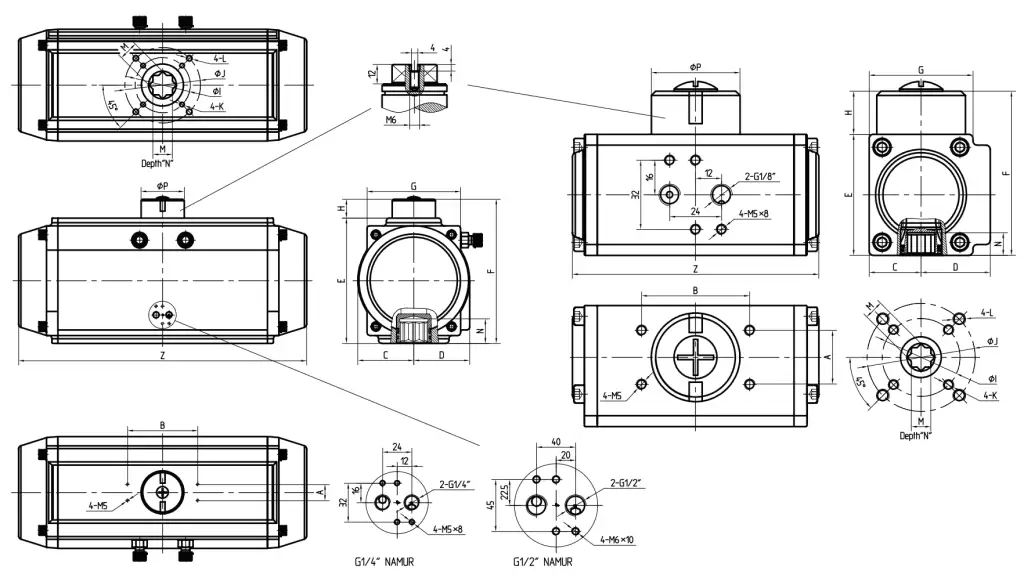

Габаритные и присоединительные размеры ПА 01
| Модель | A | B | C | D | E | F | G | H | I | I-1 | J | J-1 | K | L | M | N | P | Z | Воздух |
| ПА 01-40 | 25 | 50 | 24 | 32 | 56 | 76 | 48 | 20 | 36 | F03 | 50 | F05 | M5X8 | M6X10 | 9 | 10 | 42 | 110 | 1/8" |
| ПА 01-52 | 30 | 80 | 30 | 42.5 | 72.4 | 92.4 | 50.5 | 20 | 36 | F03 | 50 | F05 | M5X8 | M6X10 | 11 | 14 | 42 | 150 | 1/4" |
| ПА 01-63 | 30 | 80 | 36 | 47 | 88.5 | 108.5 | 69.5 | 20 | 50 | F05 | 70 | F07 | M6X10 | M8X13 | 14 | 18 | 42 | 171 | 1/4" |
| ПА 01-75 | 30 | 80 | 42.5 | 53 | 100 | 120 | 78 | 20 | 50 | F05 | 70 | F07 | M6X10 | M8X13 | 14 | 18 | 42 | 186 | 1/4" |
| ПА 01-83 | 30 | 80 | 46.5 | 57 | 109.5 | 129.5 | 86 | 20 | 50 | F05 | 70 | F07 | M7X10 | M8X13 | 17 | 21 | 42 | 206 | 1/4" |
| ПА 01-92 | 30 | 80 | 50 | 58 | 117 | 137 | 90 | 20 | 50 | F05 | 70 | F07 | M6X10 | M8X13 | 17 | 21 | 42 | 265 | 1/4" |
| ПА 01-105 | 30 | 80 | 575 | 64 | 135 | 155 | 104.5 | 20 | 70 | F07 | 102 | F10 | M8X13 | M10X16 | 22 | 26 | 42 | 272 | 1/4" |
| ПА 01-125 | 30 | 80 | 67.5 | 74.5 | 157 | 187 | 120.5 | 30 | 70 | F07 | 102 | F10 | M8X13 | M10X16 | 22 | 26 | 62 | 304 | 1/4" |
| ПА 01-140 | 30 | 80 | 75.5 | 75.5 | 174 | 204 | 125 | 30 | 102 | F10 | 125 | F12 | M10X16 | M12X20 | 27 | 32 | 62 | 395 | 1/4" |
| ПА 01-160 | 30 | 130 | 87 | 87 | 198 | 228 | 143 | 30 | 102 | F10 | 125 | F12 | M10X16 | M12X20 | 27 | 32 | 80 | 462 | 1/4" |
| ПА 01-190 | 30 | 130 | 103 | 103 | 232 | 262 | 172 | 30 | 140 | F14 | M16X25 | 36 | 40 | 80 | 552 | 1/4" | |||
| ПА 01-210 | 30 | 130 | 113 | 113 | 257 | 287 | 194 | 30 | 140 | F14 | M16X25 | 36 | 40 | 80 | 556 | 1/4" | |||
| ПА 01-240 | 30 | 130 | 130 | 130 | 292 | 322 | 230 | 30 | 165 | F16 | M20X30 | 46 | 50 | 80 | 630 | 1/4" | |||
| ПА 01-270 | 30 | 130 | 147 | 147 | 331 | 361 | 252 | 30 | 165 | F16 | M20X30 | 46 | 50 | 80 | 750 | 1/2" | |||
| ПА 01-300 | 30 | 130 | 161 | 172 | 354 | 384 | 290 | 30 | 165 | F16 | M20X30 | 46 | 50 | 90 | 772 | 1/2" |
