Шиберные задвижки ПА 570

Оглавление

Описание
Варианты управления
Конструкция
Расшифровка обозначений ПА 570
Основные габаритные и присоединительные размеры

Описание

Задвижки шиберные серии ПА 570 - это задвижки однонаправленного действия в закрытом корпусе, предназначенные, главным образом, для применения в условиях высокого давления. Данные задвижки применяются для транспортировки жидкостей с содержанием взвешенных частиц до 5%.

Наиболее востребованными являются задвижки Ду 600-2000.

Задвижки могут изготавливаться с рабочим давлением до 25 кгс/см2 и применяться на напорных трубопроводах большого диаметра, на которых традиционные шиберные задвижки не могут обеспечить требуемую герметичность.

Корпус задвижек серии ПА 570 может быть изготовлен из чугуна и различных марок стали по требованию заказчика и имеет двойное сальниковое уплотнение как в зоне прохода ножа через корпус так и в зоне выхода шпинделя, что и обуславливает высокую надежность и герметичность данных задвижек особенно больших диаметров.

Изготовление и поставка:	По ТУ 3700-002-55604618-2013
Тип конструкции:	Задвижка шиберная однонаправленного действия в закрытом корпусе
Диаметр номинальный	- DN 50 – DN 2000
Давление рабочее	- До 25 бар (определяется при заказе)
Управление:	- штурвал DN 50-300 - редуктор DN 50-2000 - рычаг DN 50-300 - пневмопривод, электропривод DN 50-2000
Основные рабочие среды:	Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5%
Присоединение:	- стяжное между фланцами трубопровода (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)
Направление подачи рабочей среды:	Однонаправленная
Климатическое исполнение:	У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

Варианты управления

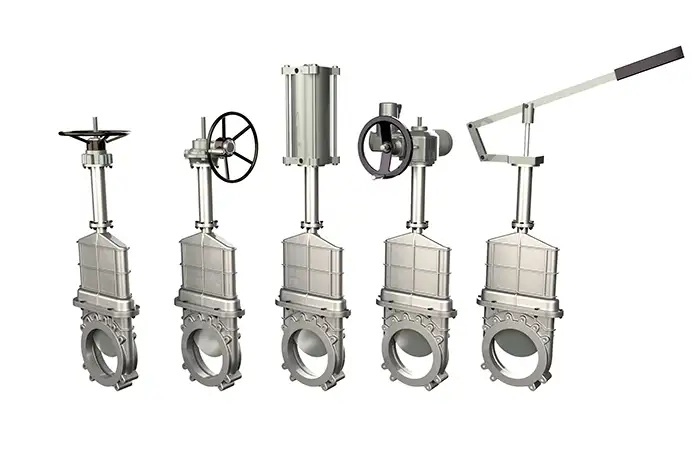

ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.

Ручные	Автоматические	Дополнительное оборудование
Маховик с выдвижным штоком	Электропривод	Указатель положения
Маховик с невыдвижным штоком	Пневмопривод	Концевые выключатели
Маховик с цепью	Гидропривод	Позиционер
Рычаг		Удлинитель штока
Редуктор

Конструкция

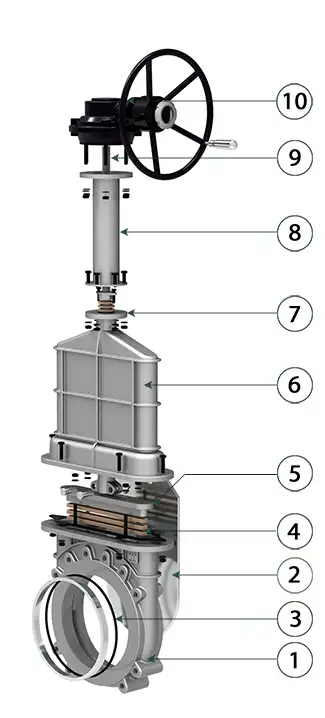

Поз.	Наименование
1	Корпус
2	Нож
3	Уплотнение
4	Сальниковая набивка
5	Сальник
6	Крышка корпуса
7	Сальник штока
8	Бугель
9	Шток
10	Редуктор

Описание основных конструктивных элементов

Мягкое уплотнение DN 50-400

Мягкое уплотнение DN 450-1200

Усиленное уплотнение DN 50-400

Металл по металлу

С дефлектором

Уплотнение

Задвижки серии ПА 570 изготавливаются с мягким эластомерным уплотнением и уплотнением «металл по металлу». В качестве мягкого уплотнения в зависимости от параметров рабочей среды применяются следующие материалы:

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Все перечисленные материалы обеспечивают 100-процентную герметичность.

Корпус

Задвижки серии ПА 570 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений. Герметичная крышка корпуса оборудована сальниковым узлом для уплотнения шпинделя, что в совокупности с первичным сальниковым уплотнением ножа обеспечивает надежную герметичность задвижек данной серии на высоком давлении.

Корпус задвижек может быть изготовлен из следующих материалов:

высокопрочный чугун GGG40
сталь углеродистая WCB
сталь коррозионностойкая CF8
сталь коррозионностойкая молибденосодержащая CF8M
специальные стали и сплавы (по заказу покупателя)

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.

Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, кромка имеет заостренную форму.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом и корпусом и шпинделем, препятствуя любым утечкам в окружающую среду.

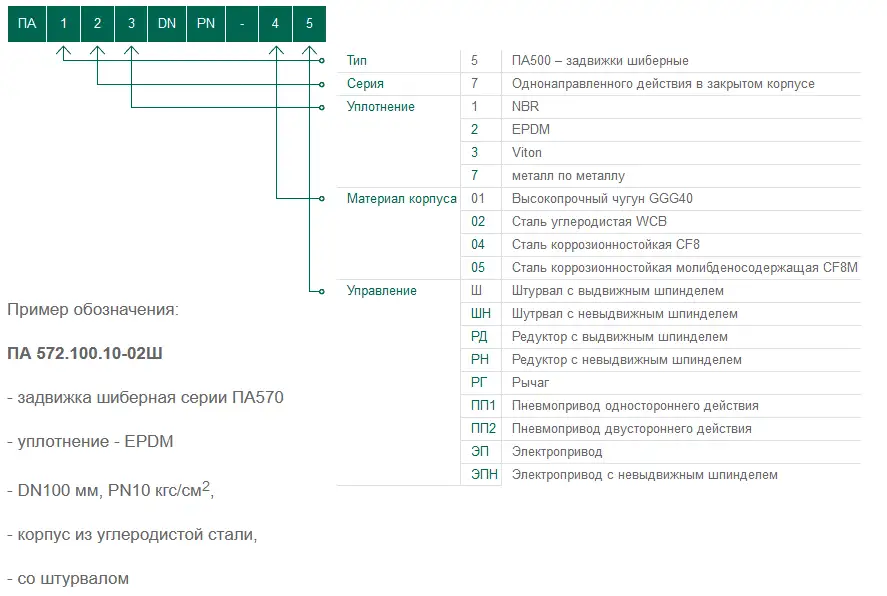

Расшифровка обозначений ПА 570

Основные габаритные и присоединительные размеры

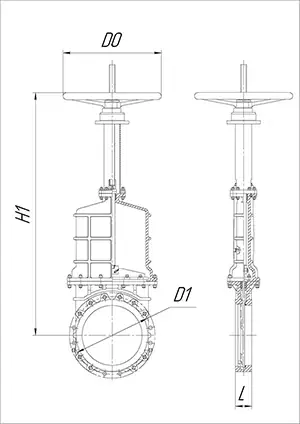

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 570 DN50-500 мм со штурвалом

DN	Размеры, мм				Сила, Н	Мкр, Н*м
DN	L	D1	D0	H1	Сила, Н	Мкр, Н*м
50	60	125	250	370	850	10
65	60	145	250	415	1420	10
80	65	160	250	455	2150	15
100	65	180	250	520	3380	20
125	70	210	250	590	5200	25
150	70	240	250	670	7500	30
200	85	295	250	885	13000	45
250	85	355	250	960	20700	70
300	97	410	250	1110	30800	90

*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 570 DN 50-800 мм с редуктором

DN	Размеры, мм				Сила, Н	Мкр, Н*м
DN	L	D1	D0	H1	Сила, Н	Мкр, Н*м
50	60	125	250	462	850	10
65	60	145	250	495	1420	10
80	65	160	250	535	2150	15
100	65	180	250	590	3380	20
125	70	210	250	650	5200	25
150	70	240	250	765	7500	30
200	85	295	250	950	13000	45
250	85	355	250	1050	20700	70
300	97	410	250	1230	30800	90
350	97	470	300	1310	40700	160
400	120	525	300	1520	54000	250
450	120	585	450	1690	68000	300
500	145	650	450	1880	83500	410
600	150	770	500	2182	120500	700
700	165	840	500	2465	164000	900
800	180	950	600	2800	185000	1020
900	200	1050	600	3092	205300	1230
1000	230	1170	600	3430	230600	1490
1200	270	1390	650	3980	295000	2180
1400	300	1590	650	–	–	–
1600	360	1820	650	–	–	–
1800	410	2020	650	–	–	–
2000	450	2230	650	–	–	–

*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

** Затворы большего диаметра поставляются на заказ.
