Шиберные задвижки ПА 530

Оглавление

Описание
Варианты управления
Конструкция
Расшифровка обозначений ПА 530
Основные габаритные и присоединительные размеры

Посмотреть Шиберные задвижки ПА 530 в каталоге →

Описание

Шиберная задвижка двустороннего действия. Предназначена для транспортировки слабозагрязненных жидкостей с содержанием взвешенных частиц до 5%. Особенно рекомендуется для транспортировки бытовых, ливневых и промышленных стоков, а также для систем водоснабжения.

Корпус задвижек данной серии, выполненный из различных материалов, состоит за двух половин, которые проходят полную механическую обработку внутренних поверхностей на высокоточном металлообрабатывающем оборудовании. Эта и ряд других конструктивных особенностей позволяют применять задвижки серии ПА 530 на более высокое рабочее давление (до 6,5 кгс/см2 для DN 1000) по сравнению с аналогичными задвижками.

Изготовление и поставка:	По ТУ 3700-002-55604618-2013
Тип конструкции:	Задвижка шиберная в разборном корпусе
Диаметр номинальный	- DN 50 – DN 1200
Давление рабочее	- DN 50-150 – 16 кгс/см² - DN 200-400 – 10 кгс/см² - DN 450-600 – 8 кгс/см² - DN 650-1000 - 6 кгс/см² - DN 1200 – 4 кгс/см²
Управление:	- штурвал DN 50-500 - редуктор DN 50-1200 - рычаг DN 50-300 - пневмопривод, электропривод DN 50-1200
Основные рабочие среды:	Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5%. Особенно рекомендуется для транспортировки сточных вод.
Присоединение:	- стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)
Направление подачи рабочей среды:	Любое
Климатическое исполнение:	У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

Варианты управления

ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.

Ручные	Автоматические	Дополнительное оборудование
Маховик с выдвижным штоком	Электропривод	Указатель положения
Маховик с невыдвижным штоком	Пневмопривод	Концевые выключатели
Маховик с цепью	Гидропривод	Позиционер
Рычаг		Удлинитель штока
Редуктор

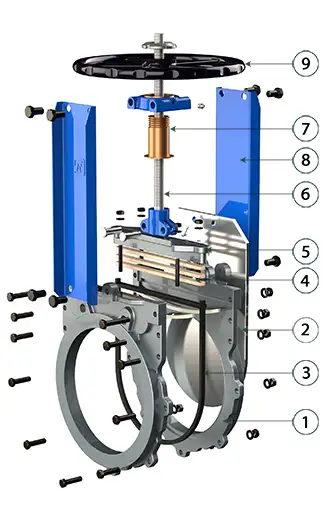

Конструкция

Поз.	Наименование
1	Корпус
2	Нож
3	Уплотнение
4	Сальниковая набивка
5	Сальник
6	Шток
7	Ходовая гайка
8	Бугель
9	Штурвал

Описание основных конструктивных элементов

Упругое уплотнение

Уплотнение

В задвижках серии ПА 530 применяется упругое уплотнение U-образной формы, которое имеет дополнительные перемычки вверху, между которыми вставляется нож и которые выполняют роль дублирующего уплотнения сальникового узла. В качестве уплотнения применяются следующие материалы:

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Корпус

Корпус задвижки серии ПА 530 состоит из двух половин, которые подвергаются внутри полной механической обработке, что обеспечивает высокую точность и качество при дальнейшей сборке и эксплуатации готовых изделий.

Корпус может быть изготовлен из следующих материалов:

высокопрочный чугун GGG40
сталь углеродистая WCB
сталь коррозионностойкая CF8
сталь коррозионностойкая молибденосодержащая CF8M
специальные стали и сплавы (по заказу покупателя)

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь. Высокое качество материалов, специальная форма и точность изготовления обеспечивают надежную эксплуатацию задвижек с требуемой герметичностью.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

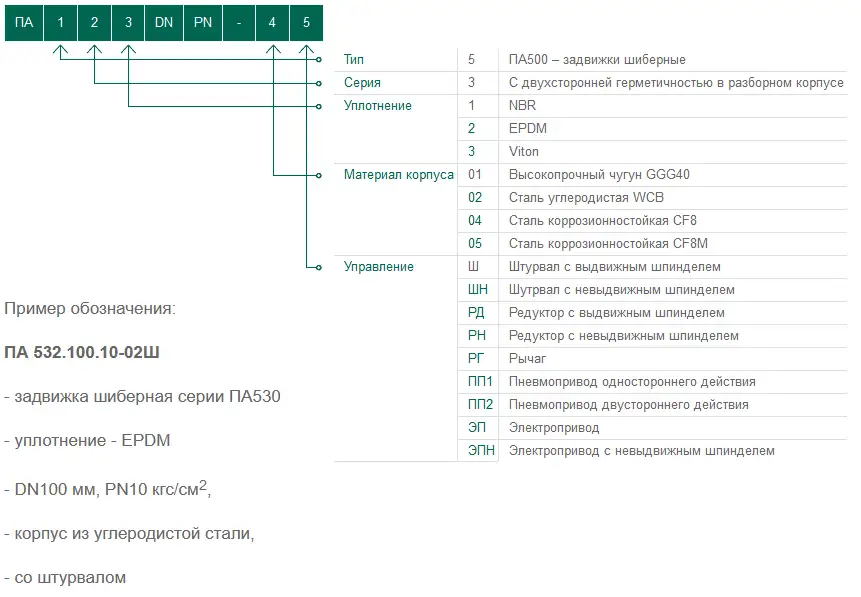

Расшифровка обозначений ПА 530

Основные габаритные и присоединительные размеры

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 530 DN50-500 мм со штурвалом

DN	Рр*, кгс/см2	Размеры, мм				Сила, Н	Мкр, Н*м	Масса, кг
DN	Рр*, кгс/см2	L	D1	D0	H1	Сила, Н	Мкр, Н*м	Масса, кг
50	16	48	125	180	265	1150	10	8
65	16	48	145	200	290	1950	10	10
80	16	51	160	200	330	2960	13	11
100	16	51	180	240	360	4620	15	12
125	16	57	210	260	400	7230	20	15
150	16	57	240	280	450	7300	30	23
200	10	70	295	300	530	19000	55	33
250	10	70	350	320	660	21900	80	47
300	10	76	400	350	760	33500	120	60
350	10	76	460	400	850	34350	160	85
400	10	89	515	450	940	44850	180	122
450	8	89	565	500	1050	48600	220	173
500	8	114	620	500	1250	53250	250	224

*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 530 DN 50-1200** мм с редуктором

DN	Рр*, кгс/см2	Размеры, мм				Сила, Н	Мкр, Н*м	Масса с редуктором, кг
DN	Рр*, кгс/см2	L	D1	D0	H1	Сила, Н	Мкр, Н*м	Масса с редуктором, кг
50	16	48	125	250	368	1150	10	18
65	16	48	145	250	375	1950	10	20
80	16	51	160	250	420	2960	13	21
100	16	51	180	250	457	4620	15	22
125	16	57	210	250	503	7230	20	25
150	16	57	240	250	564	7300	30	35
200	10	70	295	250	645	19000	55	45
250	10	70	350	250	750	21900	80	59
300	10	76	400	250	860	33500	120	80
350	10	76	460	300	960	34350	160	105
400	10	89	515	300	1060	44850	180	142
450	8	89	565	450	1220	48600	220	193
500	8	114	620	450	1330	53250	250	251
600	8	114	725	500	1460	78000	300	330
700	6	127	840	500	1750	79380	360	445
800	6	127	950	600	1880	92700	480	570
900	6	127	1050	600	2090	117150	620	715
1000	6	149	1160	600	2180	147000	750	862
1200	4	156	1380	600	2270	178500	950	1310

*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

** Затворы большего диаметра поставляются на заказ.

Присоединительные размеры для подбора ответных фланцев и крепежа

PN 10 по ГОСТ 33259-2015

DN	D1	Размеры , мм
DN	D1	N x M	T			d
50	125	4 х М16	12	2	2	18
65	145	4 х М16	12	2	2	18
80	160	8 х М16	12	2	6	18
100	180	8 х М16	12	2	6	18
125	210	8 х М16	12	2	6	18
150	240	8 х М20	14	2	6	23
200	295	8 х М20	16	2	6	23
250	350	12 х М20	16	4	8	23
300	400	12 х М20	16	4	8	23
350	460	16 х М20	18	8	8	23
400	515	16 х М24	20	8	8	27
450	565	20 х М24	20	12	8	27
500	620	20 х М24	24	12	8	27
600	725	20 х М27	27	12	8	30
700	840	24 х М27	27	18	6	30
800	950	24 х М30	30	18	6	33
900	1050	28 х М30	30	22	6	33
1000	1160	28 х М33	35	22	6	36
1200	1380	32 х М36	40	26	6	39
