Шиберные задвижки ПА 520

Оглавление

• Описание
• Варианты управления
• Конструкция
• Расшифровка обозначений ПА 520
• Основные габаритные и присоединительные размеры

Описание

Шиберно-ножевые задвижки серии ПА 520 предназначены для перекрытия потока жидкостей, содержащих взвешенные твердые примеси до 5%.

Межфланцевое крепление к трубопроводу. Конструкция уплотнения, точность и качество изготовления комплектующих обеспечивают надежное перекрытие потока рабочей среды в любом направлении для шиберных задвижек данной серии.Задвижки серии ПА 520 могут быть изготовлены из чугуна, углеродистой стали, различных типов нержавеющей стали, исходя из требований заказчика. Благодаря надежности и простоте конструкции,применению высококачественных материалов и комплектующих, задвижки шиберные серии ПА 520 широко применяются в различных отраслях.

Задвижки серии ПА 520 широко применяются в следующих отраслях:

• целлюлозно-бумажная промышленность;
• горнодобывающая промышленность;
• химическая промышленность;
• очистные сооружения, канализационные сети;
• пищевая промышленность

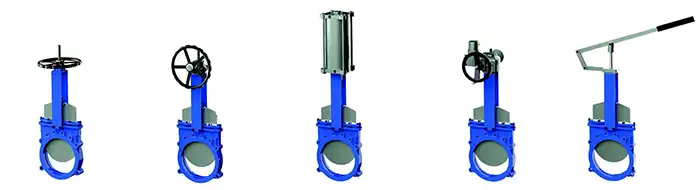

Варианты управления

ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.

Конструкция

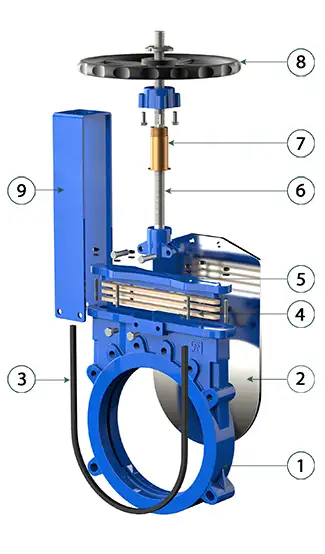

Описание основных конструктивных элементов

Уплотнение

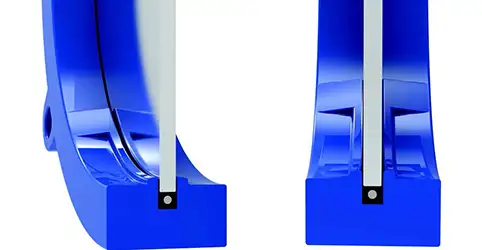

Упругое уплотнение вставлено в корпус задвижки и армировано стальной проволокой, что позволяет сохранять форму и препятствует соскальзыванию под воздействием потока рабочей среды. Уплотнение имеет U-образную форму, повторяющую форму ножа. Данная конструкция обеспечивает проход среды в двух направлениях, исключает накопление твердых частиц, мешающих закрытию затвора.

Эластомерные материалы, применяемые в качестве уплотнений

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80 °С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180 °С в постоянном режиме и до 200 °С в краткосрочном режиме.

Все перечисленные материалы обеспечивают 100-процентную герметичность

Корпус

Задвижки серии ПА 520 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений.

Корпус задвижек может быть изготовлен из следующих материалов:

• высокопрочный чугун GGG40
• сталь углеродистая WCB
• сталь коррозионностойкая CF8
• сталь коррозионностойкая молибденосодержащая CF8M
• специальные стали и сплавы (по заказу покупателя)

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон. Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, кромка имеет закругленную форму.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

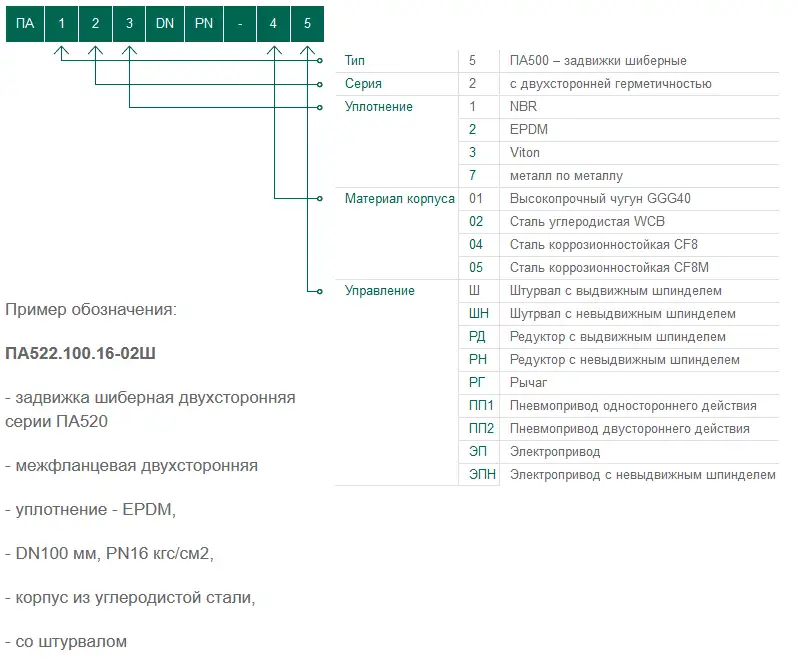

Расшифровка обозначений ПА 520

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520

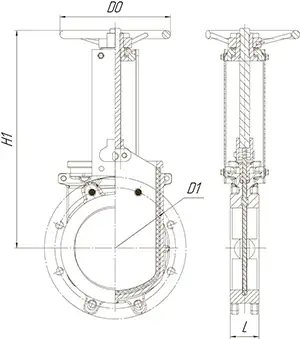

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520 DN50-500 мм со штурвалом

*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

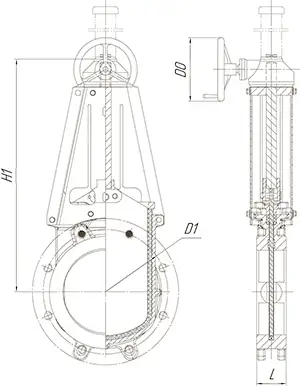

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 520 DN 50-1200** мм с редуктором

*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

** Затворы большего диаметра поставляются на заказ.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

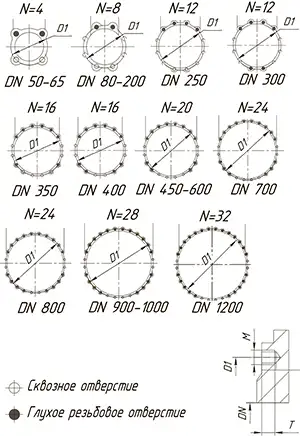

Присоединительные размеры для подбора ответных фланцев и крепежа

PN 10 по ГОСТ 33259-2015
