Дисковые затворы ПА 600

Оглавление

Описание
Конструкция
Расшифровка обозначений ПА 600
Основные габаритные и присоединительные размеры
Технические данные

Описание

Затворы дисковые серии ПА 600 – это затворы с симметричным расположением диска и межфланцевым присоединением (с гладкими или резьбовыми проушинами).

Затворы данной серии разработаны и производятся с учетом европейских требований к дизайну, конструкции и качеству. Отличительной особенностью затворов дисковых серии ПА 600 является мягкая манжета, не имеющая жесткого кольца-основания, бесштифтовое крепление штока и диска затвора. Крепление штока затвора в корпусе исключает возможность его «вырывания» в процессе эксплуатации. Затворы допускается устанавливать в любом пространственном положении.

Конструкция затвора серии ПА 600 является эргономичной, надежной и компактной. Примененные конструктивные и технологические решения позволяют проводить ремонт и обслуживание затвора, замену манжеты и диска без применения специальной оснастки и оборудования силами технического персонала эксплуатирующих организаций.

Затворы серии ПА 600 по требованию заказчика комплектуются различными вариантами электро-, пневмоприводов, комплектами ответных фланцев и крепежа.

Изготовление и поставка:	По ТУ 3700-001-55604618-2013
Тип конструкции:	Затворы с симметричным диском, с мягкой манжетой из эластомера
Диаметр номинальный	DN 25 – DN 1200 мм
Давление номинальное	PN 6, 10, 16 кгс/см2
Температура рабочей среды:	до +180°С в зависимости от материала манжеты
Управление:	- рукоятка DN 40-200 - редуктор DN 40-1200 мм - электро- или пневмопривод- DN 40-1200 мм
Класс герметичности:	«А» по ГОСТ 9544-2015
Основные рабочие среды:	Вода, воздух, природный газ и газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода
Присоединение:	- межфланцевое с гладкими проушинами; - межфланцевое с резьбовыми проушинами; Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение:	Любое, кроме положения «электроприводом вниз» для электроприводных затворов
Направление подачи рабочей среды:	Любое
Скорость потока рабочей среды:	До 80 м/с для газообразной среды, до 5 м/с для жидкостей
Климатическое исполнение:	У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Расходная характеристика затворов:	Равнопроцентная, при углах открытия диска от 20° до 70° При углах открытия до 60-70° затворы ограниченно могут применяться для дросселирования потока рабочей среды
Размеры верхнего фланца под привод:	В соответствии со стандартом ISO 5211

Конструкция

Поз.	Наименование
1	Корпус
2	Диск
3	Уплотнение
4	Шток
5,6	Втулка
7	Кольцо
8	Штифт
9	Рукоятка

Уплотнение

Материалы уплотнения	Описание
NBR	- стойкость к маслам, смазочным материалам, топливам, природному газу; - неустойчив к щелочным и кислотным средам, водяному пару
EPDM	- стойкость к воде, пару, щелочам, кислотам, абразивным примесям, воздуху; - неустойчив к горюче-смазочным материалам, жирам
Viton	- стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации; - неустойчив к кетонам, горячей воде, пару
Silicon	- общая стойкость к окислителям. Хорошо работает в среде горячего воздуха и газов.

Корпус и диск

Материалы корпусов и дисков	Описание
GGG40	- высокопрочный чугун с шаровидным графитом;
WCB	- углеродистая сталь для неагрессивных сред;
GG25	- серый чугун для применения внутри помещений;
CF8	- коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах.
CF8M	- коррозионностойкая молибденосодержащая сталь, применение в условиях особо агрессивной среды и при низких температурах.

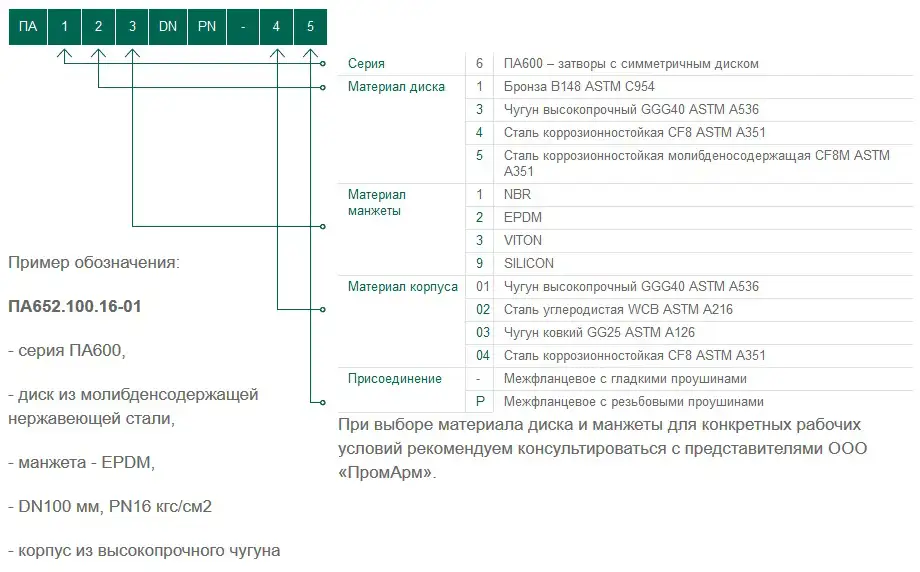

Расшифровка обозначений ПА 600

Основные габаритные и присоединительные размеры

Присоединение межфланцевое с гладкими проушинами

DN 25-200 мм с рукояткой

DN	Размеры, мм							Масса с рукояткой, кг
	A	B	L	D1		n*d
	A	B	L	PN10	PN16	PN10	PN16
40	70	133	33	110	110	Четыре универсальных отверстия для PN10,16		2,5
50	61	141	43	125	125			2,7
65	72	153	46	145	145			3,1
80	87	161	46	160	160			3,5
100	106	179	52	180	180			4,9
125	123	193	56	210	210			6,6
150	137	204	56	240	240			7,1
200	174	247	60	295	295			13,6

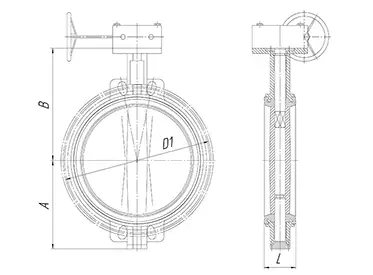

DN 40 – 600 мм с редуктором

DN	Размеры, мм							Масса с редуктором, кг
	A	B	L	D1		n*d
	A	B	L	PN10	PN16	PN10	PN16
40	70	133	33	110	110	Четыре универсальных отверстия для PN10,16		3,5
50	61	141	43	125	125			3,7
65	72	153	46	145	145			4,1
80	87	161	46	160	160			4,5
100	106	179	52	180	180			5,9
125	123	193	56	210	210			8,5
150	137	204	56	240	240			10
200	174	247	60	295	295			16
250	209	280	68	350	355			25
300	253	324	78	400	410			34
350	260	368	78	460	470			61
400	315	400	102	515	525			67
500	379	485	127	620	650			98
600	440	565	154	725	770			143

Присоединение межфланцевое с резьбовыми проушинами

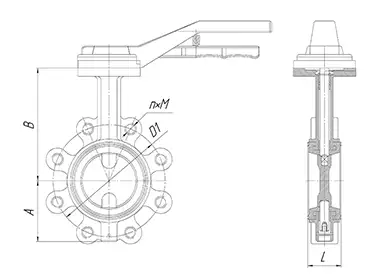

DN 40-200 мм с рукояткой

DN	Размеры, мм							Масса с рукояткой, кг
	A	B	L	D1		n*М
	A	B	L	PN10	PN16	PN10	PN16
40	70	133	33	110	110	4×М16	4×М16	2,8
50	62	141	43	125	125	4×М16	4×М16	3
65	72	153	46	145	145	4×М16	4×М16	4
80	87	161	46	160	160	8×М16	8×М16	5,1
100	106	178	52	180	180	8×М16	8×М16	7
125	123	193	56	210	210	8×М16	8×М16	8,6
150	138	204	56	240	240	8×М20	8×М20	9,3
200	173	247	60	295	295	8×М20	12×М20	17,5

DN 40-600 мм с редуктором

DN	Размеры, мм							Масса с редуктором, кг
	A	B	L	D1		n*М
	A	B	L	PN10	PN16	PN10	PN16
40	70	133	33	110	110	4хМ16	4хМ16	3,8
50	62	141	43	125	125	4хМ16	4хМ16	4
65	72	153	46	145	145	4хМ16	4хМ16	5,1
80	87	161	46	160	160	4хМ16	4хМ16	6,5
100	106	170	52	180	180	8хМ16	8хМ16	7,5
125	123	193	56	210	210	8хМ16	8хМ16	10
150	138	204	56	240	240	8хМ20	8хМ20	12,3
200	173	247	60	295	295	8хМ20	12хМ20	21,4
250	207	280	68	350	355	12хМ20	12хМ24	31
300	250	324	78	400	410	12хМ20	12хМ24	53
350	267	368	78	460	470	16хМ20	16хМ24	65
400	312	400	102	515	525	16хМ24	16хМ27	87
450	350	425	114	565	585	20хМ24	20хМ27	125
500	363	485	127	620	650	20хМ24	20хМ30	175
600	459	565	154	725	770	20хМ27	20хМ33	253

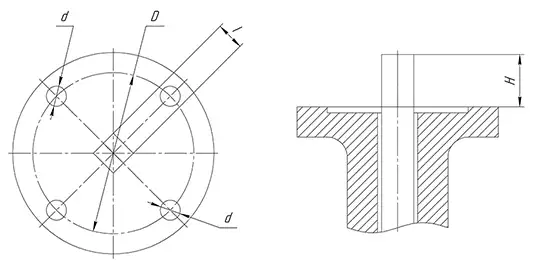

Размеры верхнего фланца и крутящие моменты для подбора приводов

DN	Фланец по ISO	Размеры, мм				Мкр, Н*м
DN	Фланец по ISO	D	d	I	H	PN10	PN16
40	F07	70	10	11	25	10	10
50	F07	70	10	11	25	19	19
65	F07	70	10	11	25	22	22
80	F07	70	10	11	25	54	54
100	F07	70	10	11	25	66	66
125	F07	70	10	14	25	78	78
150	F07	70	10	14	25	120	120
200	F10	102	12	17	35	228	228
250	F10	102	12	22	30	388	388
300	F10	102	12	22	30	588	588
350	F10	102	12	22	45	750	750
400	F14	140	18	27	50,8	1320	1320
450	F14	140	18	27	50,8	1440	1440
500	F14	140	18	32	57,5	1680	1680
600	F16	165	23	36	70	2640	2640

Размеры и крутящий момент указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться с представителями ООО «ПромАрм».

Технические данные

Пропускная способность затворов – Kv, м³/час

DN	40	50	65	80	100	125	150	200	250	300
Kv	68	145	225	325	590	1125	1950	3250	5000	7500
DN	350	400	450	500	600	700	800	900	1000	1200
Kv	8620	10416	15215	18959	24869	36200	44300	58000	80600	110500

Показатели надежности затворов по узлу уплотнения

DN	40-100	125,150	200-300	350,400	450-600	700-900	1000,1200
Средний ресурс, циклов, не менее	5500	4500	4100	3500	2500	2100	2000
Гарантийная наработка, циклов, не менее	2100	1800	1700	1500	1100	900	750

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.

Срок консервации – 3 года.

Средний срок службы корпусных деталей - не менее 30 лет.

Средний срок службы выемных деталей и комплектующих изделий - не менее 5 лет.
