Описание

Затворы с симметричным диском и уплотнением из эластомера представлены сериями ПА300 и ПА600.

По умолчанию присоединение межфланцевое, но возможно также изготовление во фланцевом исполнении или с резьбовыми проушинами. При монтаже затворов не требуется дополнительных уплотнений, манжета выступает с обеих сторон корпуса и при стягивании затвора между фланцами обеспечивает герметичность соединения.

Манжеты выпускаются как в съёмном, так и в монолитном варианте (способом вулканизации и имеют двунаправленное уплотнение без протечек.

Особенность конструкции затворов с симметричным диском в том, что рабочая среда не контактирует с корпусом затвора. Поэтому эксплуатационные свойства затвора определяются применяемыми материалами манжеты и диска.

Затворы концентриковые применяются в различных отраслях: теплоснабжение, водоснабжение, вентиляция, кондиционирование, газоснабжение и др.

Изготовление и поставка:	По ТУ 3700-001-55604618-2013
Тип конструкции:	Затворы с симметричным диском, с манжетой из эластомера
Диаметр номинальный	DN 25 – DN 1200 мм
Давление номинальное	- PN 6, 10, 16, 25 кгс/см2
Температура рабочей среды:	- до +180°С в зависимости от материала манжеты
Управление:	- рукоятка DN 25-200 мм - редуктор DN 25-1200 мм - электро- или пневмопривод DN 25-1200 мм
Класс герметичности:	«А» по ГОСТ 9544-2015
Основные рабочие среды:	Вода, воздух, природный газ и газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода
Присоединение:	- межфланцевое с гладкими проушинами; - межфланцевое с резьбовыми проушинами; - фланцевое.Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение:	Любое, кроме положения «электроприводом вниз» для электроприводных затворов
Направление подачи рабочей среды:	Любое
Скорость потока рабочей среды:	До 80 м/с для газообразной среды, до 5 м/с для жидкостей
Климатическое исполнение:	У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Расходная характеристика затворов:	При углах открытия до 20-70° затворы ограниченно могут применяться для дросселирования потока рабочей среды
Размеры верхнего фланца под привод:	В соответствии со стандартом ISO 5211

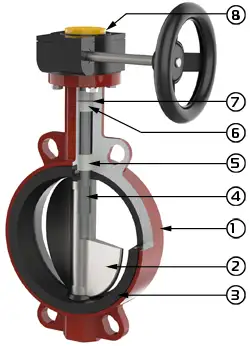

Конструкция

Поз.	Наименование
1	Корпус
2	Диск
3	Уплотнение
4	Шток
5,6	Втулка
7	Кольцо
8	Редуктор

Уплотнение

Материалы уплотнения	Описание
NBR	- стойкость к маслам, смазочным материалам, топливам, природному газу; - неустойчив к щелочным и кислотным средам, водяному пару
EPDM	- стойкость к воде, щелочам, кислотам, абразивным примесям, воздуху; - неустойчив к горюче-смазочным материалам, жирам
Viton	- стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации; - неустойчив к кетонам, горячей воде, пару
PTFE	- универсальная термическая и химическая стойкость

Корпус и диск

Материалы корпусов и дисков	Описание
GGG40	высокопрочный чугун с шаровидным графитом;
WCB	углеродистая сталь для неагрессивных сред;
GG25	серый чугун;
CF8	нержавеющая сталь, применение в условиях агрессивной среды и при низких температурах.
CF8M	коррозионностойкая молибденосодержащая сталь, применение в условиях особо агрессивной среды и при низких температурах

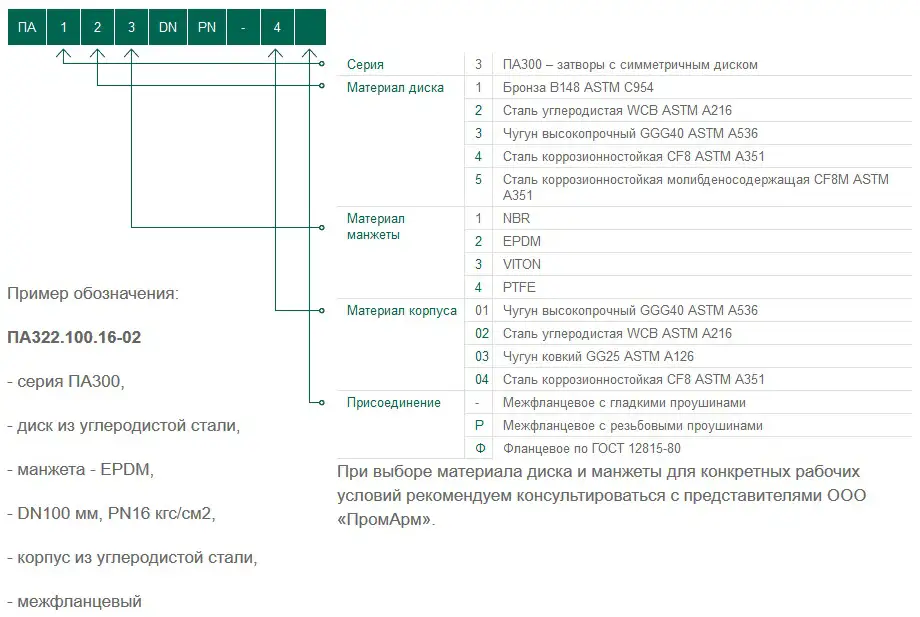

Расшифровка обозначений ПА 300

Основные габаритные и присоединительные размеры

Присоединение межфланцевое с гладкими проушинами

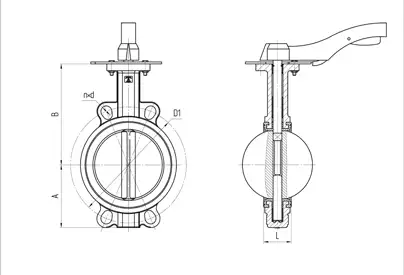

DN 25-200 мм с рукояткой

DN	Размеры, мм							Масса с рукояткой, кг
	A	B	L	D1		n*d
	A	B	L	PN10	PN16	PN10	PN16
25	53	120	26			Четыре универсальных отверстия для PN10,16		1,6
32/40	54	140	33	110	110			2,9
50	60	140	43	125	125			3
65	67	150	46	145	145			3,7
80	87	158	46	160	160			4,2
100	105	180	52	180	180			6
125	118	190	56	210	210			6,5
150	130	210	56	240	240			8
200	166	235	60	295	295			15

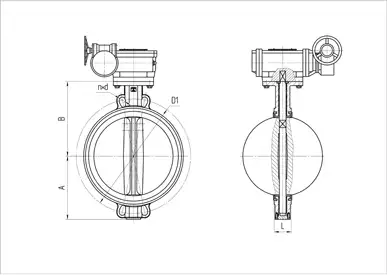

DN 25-400 мм с редуктором

DN	Размеры, мм							Масса с редуктором, кг
	A	B	L	D1		n*d
	A	B	L	PN10	PN16	PN10	PN16
25	53	120	26	85	85	Четыре универсальных отверстия для PN10,16		2,6
32/40	54	140	33	110	110			4
50	60	140	43	125	125			4,2
65	67	150	46	145	145			4,7
80	87	158	46	160	160			5,2
100	105	180	52	180	180			7
125	118	190	56	210	210			7,5
150	130	210	56	240	240			9
200	166	235	60	295	295			18
250	197	270	68	350	355			29
300	230	310	78	400	410			34
350	255	360	78	460	470			50
400	291	380	102	515	525			85
450	328	400	114	565	585			90
500	387	460	127	620	650			123
600	435	490	154	725	770			230

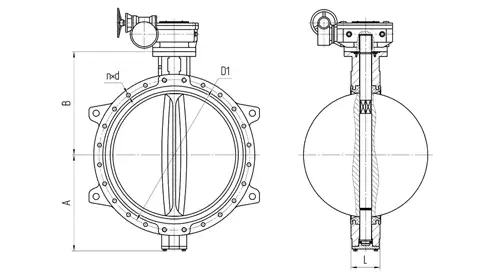

Присоединение межфланцевое с гладкими проушинами

DN 700-1200 мм с редуктором

DN	Размеры, мм							Масса с редуктором, кг
	A	B	L	D1		n*d
	A	B	L	PN10	PN16	PN10	PN16
700	512	635	165	840	840	24×30	24×39	366
800	600	674	190	950	950	24×33	24×39	470
900	656	720	203	1050	1050	28×33	28×39	552
1000	721	800	216	1160	1170	28×36	28×45	760
1200	864	941	254	1380	1390	32×39	32×52	1150

Присоединение межфланцевое с резьбовыми проушинами

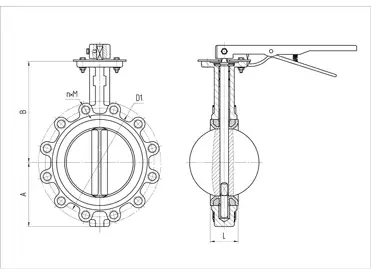

DN 40-200 мм с рукояткой

DN	Размеры, мм							Масса с рукояткой, кг
	A	B	L	D1		N*M
	A	B	L	PN10	PN16	PN10	PN16
32/40	54	140	33	110	110	4×М16	4×М16	3,5
50	60	140	43	125	125	4×М16	4×М16	3,8
65	67	150	46	145	145	4×М16	4×М16	4,5
80	87	158	46	160	160	4×М16	4×М16	5
100	105	180	52	180	180	8×М16	8×М16	8
125	118	190	56	210	210	8×М16	8×М16	9
150	130	210	56	240	240	8×М20	8×М20	11
200	166	235	60	295	295	8×М20	12×М20	19

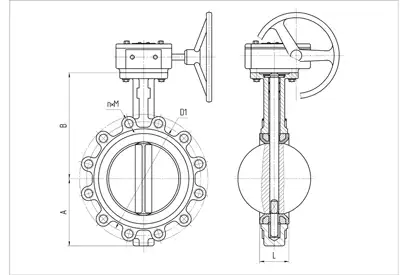

DN 40-600 мм с редуктором

DN	Размеры, мм							Масса с редуктором кг
	A	B	L	D1		n*M
	A	B	L	PN10	PN16	PN10	PN16
40	54	140	33	110	110	4хМ16	4хМ16	4,7
50	60	140	43	125	125	4хМ16	4хМ16	5
65	67	150	46	145	145	4хМ16	4хМ16	5,7
80	87	158	46	160	160	4хМ16	4хМ16	6,2
100	104	180	52	180	180	8хМ16	8хМ16	9,2
125	118	190	56	210	210	8хМ16	8хМ16	11
150	130	210	56	240	240	8хМ20	8хМ20	13
200	166	234	60	295	295	8хМ20	12хМ20	22
250	197	270	68	350	350	12хМ20	12хМ24	42
300	230	310	78	400	410	12хМ20	12хМ24	51
350	255	360	78	460	470	16хМ20	16хМ24	67
400	291	380	102	515	525	16хМ24	16хМ27	105
450	328	422	114	565	585	20хМ24	20хМ27	133
500	387	460	127	620	650	20хМ24	20хМ30	180
600	435	490	154	725	770	20хМ27	20хМ33	270

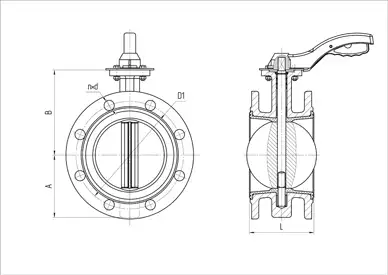

Присоединение фланцевое

DN 50-150 мм с рукояткой

DN	Размеры, мм							Масса с редуктором, кг
	A	B	L	D1		n*d
	A	B	L	PN10	PN16	PN10	PN16
50	80	110	108	125	125	4×18	4×18	6
65	80	134	112	145	145	4×18	4×18	8
80	95	131	114	160	160	4×18	8×18	9
100	114	155	127	180	180	8×18	8×18	12
125	113	170	140	210	210	8×18	8×18	14
150	139	180	140	240	240	8×23	8×23	18

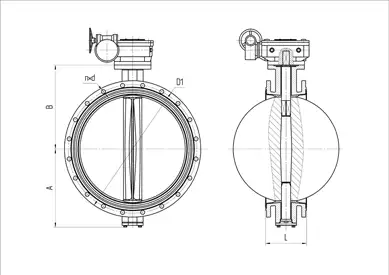

DN 50-1200 мм с редуктором

DN	Размеры, мм							Масса с редуктором, кг
	A	B	L	D1		n*d		Масса с редуктором, кг
	A	B	L	PN10	P 16	PN10	PN16	PN10	PN16
50	80	110	108	125	125	4х18	4х18	10	10
65	80	134	112	145	145	4х18	4х18	12	12
80	95	131	114	160	160	4х18	8х18	13	13
100	114	155	127	180	180	8х18	8х18	17	17
125	113	170	140	210	210	8х18	8х18	19	19
150	139	190	140	240	240	8х23	8х23	24	24
200	175	210	152	295	295	8х22	8х22	31	31
250	203	245	165	350	355	8х22	12х22	51	51
300	223	280	178	400	410	12х22	12х26	64	64
350	254	310	190	460	470	12х22	12х26	70	79
400	306	340	216	515	525	16х22	16х26	120	135
450	315	406	222	565	585	16х26	16х30	142	158
500	378	430	229	620	650	20х26	20х33	160	225
600	440	500	267	725	770	20х30	20х36	260	330
700	510	560	292	840	910	24х30	24х39	360	375
800	560	620	318	950	1020	24х33	24х39	458	470
900	581	692	330	1050	1120	28х33	28х39	550	572
1000	645	735	410	1160	1255	28х36	28х42	792	812
1200	786	917	470	1380	1485	32х39	32х52	1045	1086

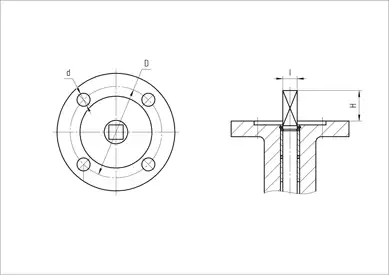

Размеры верхнего фланца и крутящие моменты для подбора приводов

DN	Фланец по ISO		D		Размеры,мм			Мкр, Н*м
DN	Чугун	Сталь	Чугун	Сталь	d	l	H	PN10	PN16
25	F04	F05	42	50	6	11	23	7	8
40	F05	F05	50	50	7	11	23	10	12
50	F05	F07	50	70	7	11	23	18	20
65	F05	F07	50	70	7	11	23	22	25
80	F05	F07	50	70	7	11	23	32	34
100	F07		70		10	11	30	53	57
125	F07		70		10	14	30	80	87
150	F07		70		10	14	30	130	140
200	F10		102		12	17	44	230	266
250	F10		102		12	22	40	390	404
300	F10		102		14	22	40	570	657
350	F12		125		14	22	40	700	810
400	F14		140		18	27	40	960	1105
450	F14		140		18	27	40	1280	1480
500	F14		140		18	27	40	1710	2100
600	F16		165		22	36	50	2680	3050
700	F25		254		18	46	50	4170
800	F25		254		18	46	50	6200
900	F25		254		18	55	60	6950
1000	F25		254		18	55	60	11380
1200	F30		298			60	70	16000

Размеры и крутящий момент указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться с представителями ООО «ПромАрм».

Технические данные

Пропускная способность затворов – Kv, м³/час

DN	40	50	65	80	100	125	150	200	250	300
Kv	65	138	214	309	561	1069	1853	3088	4750	7125
DN	350	400	450	500	600	700	800	900	1000	1200
Kv	8620	10416	15215	18959	24869	36200	44300	58000	80600	110500

Показатели надежности затворов по узлу уплотнения

DN	40-100	125,150	200-300	350,400	450-600	700-900	1000,1200
Средний ресурс, циклов, не менее	5400	4400	4000	3400	2400	2000	1900
Гарантийная наработка, циклов, не менее	2000	1700	1600	1400	1000	800	650

Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях затворов водой по ГОСТ 2874-82

При эксплуатации затворов на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.

Срок консервации – 3 года.

Средний срок службы корпусных деталей - не менее 30 лет.

Средний срок службы выемных деталей и комплектующих изделий - не менее 5 лет.
