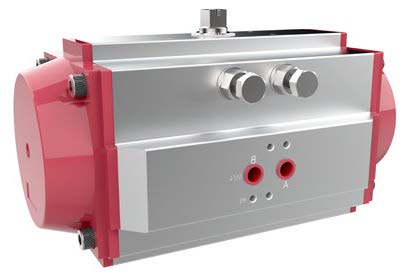

Пневмоприводы ПА 01
Пневмоприводы серии ПА 01 изготавливаются в двух вариантах
- двухстороннего действия: при подаче сжатого воздуха между корпусом поворотного пневмопривода и поршнями, последние перемещаются и осуществляют поворот зубчатого выходного вала при помощи реечной передачи, которая входит с последним в зацепление. Обратный поворот осуществляется подачей давления в противоположную полость привода;
- одностороннего действия: поворот выходного вала в одну сторону осуществляется подачей сжатого воздуха, а в исходное положение вал возвращается под воздействием силы пружин.
Особенности применения пневмоприводов серии ПА 01
- неполноповоротные пневмоприводы ПА очень хорошо подходят для управления дисковыми затворами.
Основные характеристики
| Управляющее давление |
- от 2 бар до 8 бар двустороннего действия - от 3 бар до 8 бар одностороннего действия |
| Питание пневматической системы | сухой или увлажненный фильтрованный воздух |
| Температура | от -20°С до +80°С (опционально от -40°С до +150°С) |
| Угол поворота | 0° - 90° с механической регулировкой +- 5° |
| Соединения |
- с арматурой ISO-5211 / DIN 3337 - для навесного оборудования NAMUR |
