Предохранительные клапаны

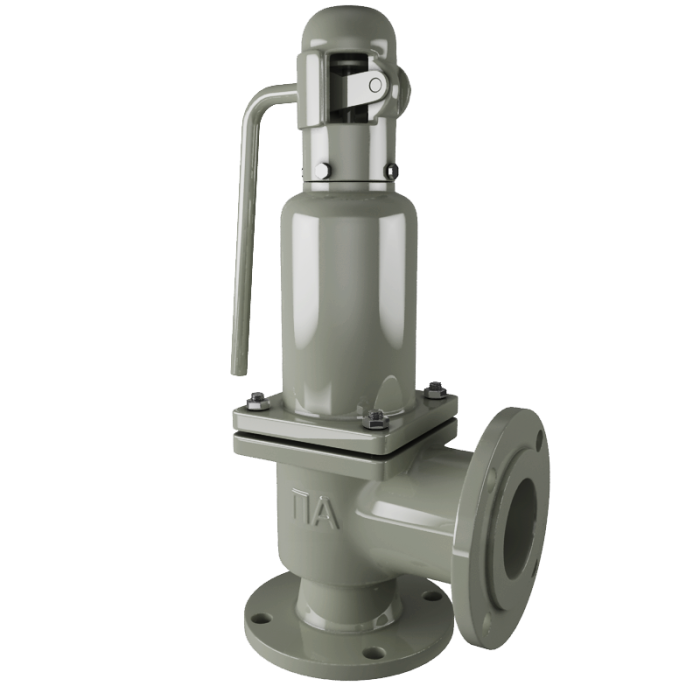

Принцип действия этого типа клапанов рассмотрим на примере клапана предохранительного пружинного прямого действия. При рабочем давлении в системе клапан герметично закрыт благодаря тому, что пружина прижимает золотник к седлу. При повышении давления сверх нормативных значений на золотник начинает действовать обратно направленная сила, которая стремится сжать пружину и открыть проход для выброса рабочей среды из системы. Как только давление перед клапаном упадет до давления закрытия, золотник вновь прижимается пружиной к седлу и сброс среды останавливается.

Клапаны предохранительные различают по следующим признакам:

1. Принцип действия

• клапаны прямого действия — срабатывают под воздействием давления рабочей среды;
• клапаны непрямого действия — управляются посторонним источником давления или электроэнергии;

2. Характер подъема запирающего органа

• клапаны пропорционального действия – подъем запирающего элемента над седлом находится в зависимости от давления в системе (используются в основном для жидких сред)
• клапаны двухпозиционного действия – открываются сразу на полный ход запирающего элемента

3. Высота подъема запирающего органа

• клапаны малоподъемные (высота подъема не более 0,05 диаметра седла)
• клапаны среднеподъемные (высота подъема 0,05 – 0,25 диаметра седла)
• клапаны полноподъемные (высота подъема 0,25 диаметра седла и более)

4. Вид нагрузки на запирающий орган

• клапаны пружинные – силе, создаваемой давлением рабочей среды на золотник противодействует сила сжатия пружины. Такие клапаны могут настраиваться на различное давление срабатывания путем подбора соответствующей пружины.
• клапаны грузовые или рычажно-грузовые – в клапанах этого вида усилию на запирающий орган, создаваемому рабочей средой противодействует сила от груза, передаваемая на шток клапана. На необходимое давление такие клапаны настраиваются путем фиксации груза определенного веса на плече рычага.
• клапаны магнито-пружинные. Такие клапаны имеют электромагнитный привод, который может обеспечивать дополнительное прижатие запирающего элемента к седлу или принудительное открытие клапана.

Многие предохранительные клапаны снабжаются устройством для ручного подрыва. Это устройство выполняет две функции. Первая - это проверка работоспособности клапана, а вторая – ручной выпуск части рабочей среды.
