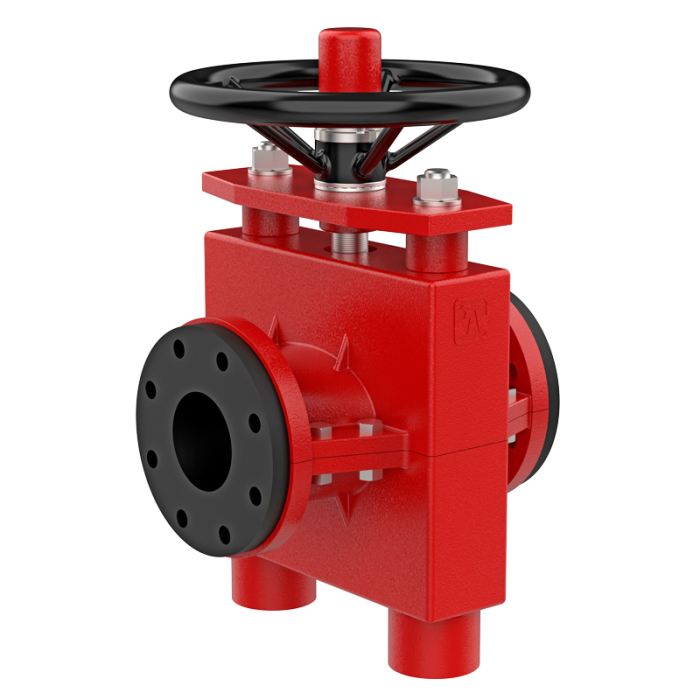

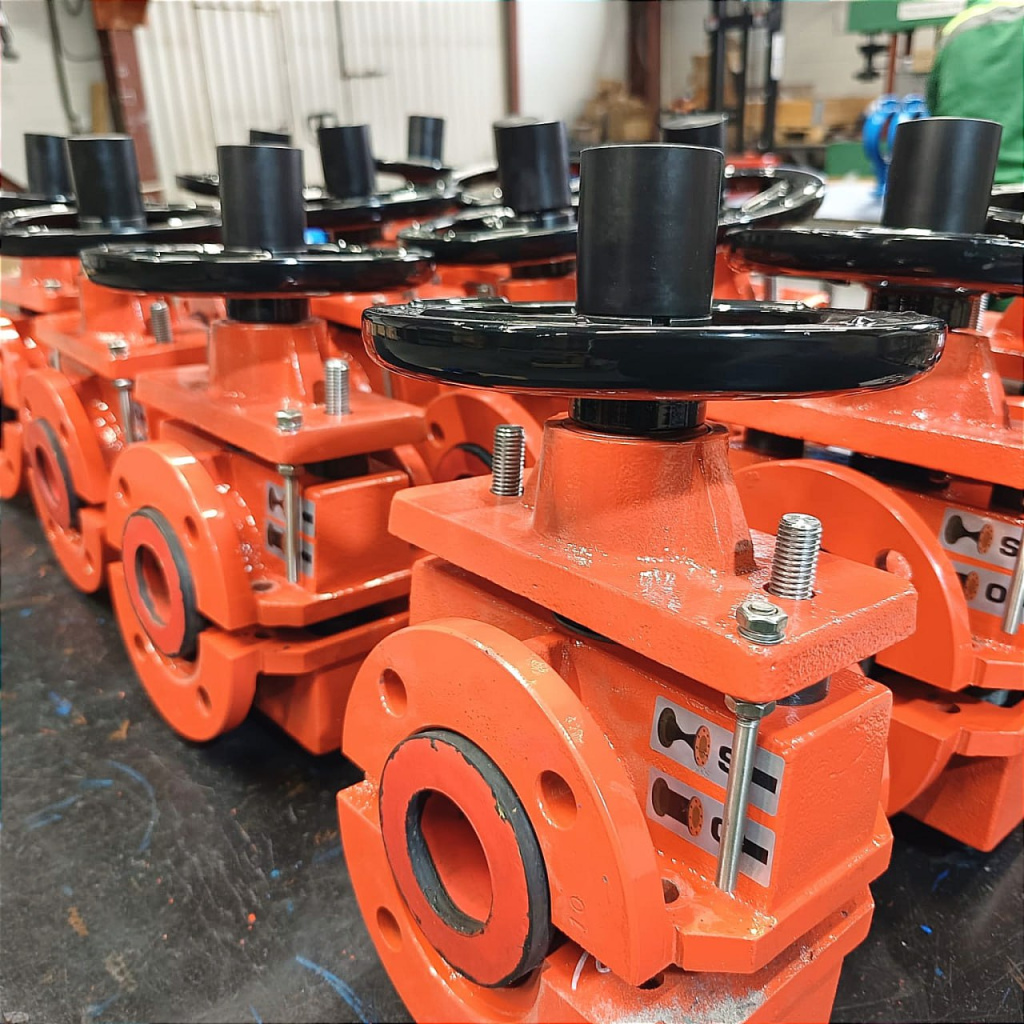

Задвижки шланговые усиленные серии ПА 820
Описание
Задвижки данной серии предназначены для тяжелых условий эксплуатации и применяются на тех участках, где предъявляются повышенные требования к надежности и долговечности трубопроводной арматуры.
Размерный ряд задвижек составляет от Ду 50 до Ду 1200.
Усиленный корпус изготовлен из высокопрочного чугуна или углеродистой стали и позволяет выдерживать большие механические нагрузки. Управление задвижками осуществляется штурвалом, редуктором, электро или пневмоприводом.
| Изготовление и поставка: | По ТУ 3742-019-55604618-2017 |
| Тип конструкции: | Задвижка шланговая полнопроходная |
| Диаметр номинальный | DN 50 – DN 1200 |
| Давление рабочее: | 6,10,16 кгс/см2 |
| Рабочая температура: | до +180°С в зависимости от материала патрубка |
| Управление: |
- штурвал; - редуктор; - электропривод ; - пневмопривод. |
| Класс герметичности: | «А» по ГОСТ Р 54808-2011 |
| Основные рабочие среды: | абразивная пульпа, цемент, песок, буровые растворы, канализационные стоки, комбикорм, вода |
| Направление подачи среды: | любое |
| Климатическое исполнение: | У1 по ГОСТ 15150-69 |
| Присоединение: | - фланцевое, ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B) |
Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.

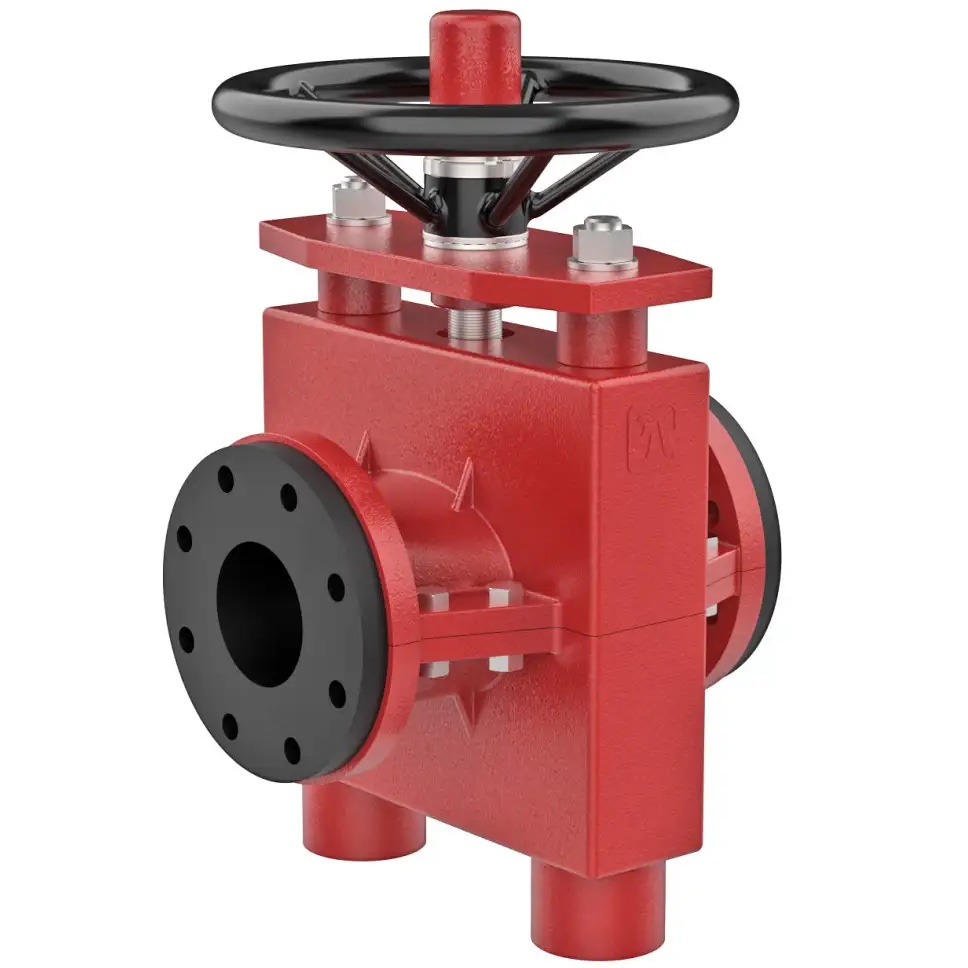

Конструкция
| Позиция | Наименование |
| 1 | Корпус |
| 2 | Патрубок |
| 3 | Пережимное устройство |
| 4 | Шпиндель |
| 5 | Штурвал |
Патрубок задвижек ПА 820 изготовлен из 3-х слоев, в том числе внутренний слой, непосредственно соприкасающийся с рабочей средой, изготовлен из специального износостойкого каучука, обеспечивающего длительную работу задвижки на высокоабразивныхсредах.
Основные габаритные и присоединительные размеры

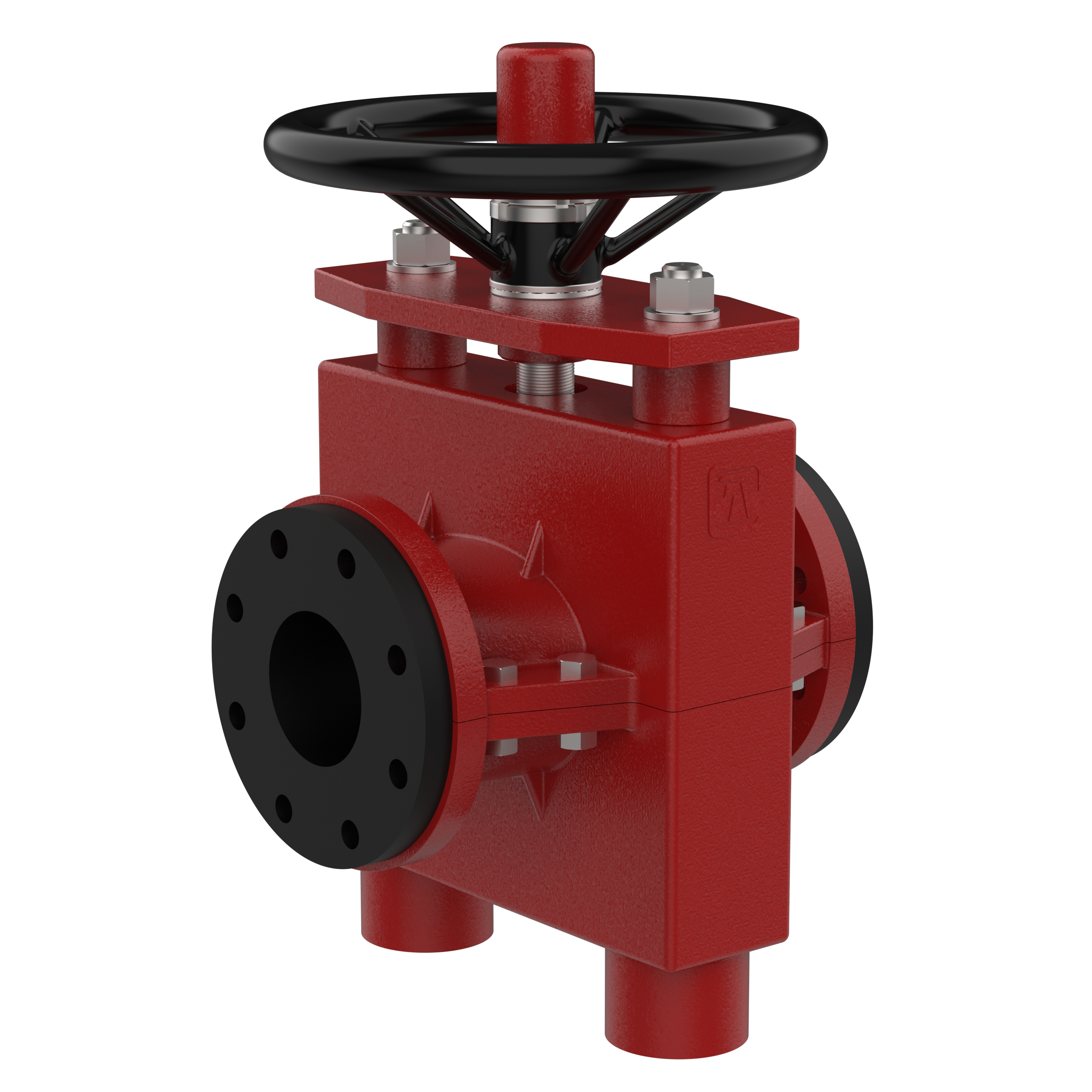

Задвижки ПА820 со штурвалом
| Номинальный диаметр DN, мм | Рабочее давление, кгс/см2 | Материал корпуса | Размеры, мм | Масса, кг | |||||
| L | H, макс. | D | D1 | n | d | ||||
| 50 | 10 | чугун | 195 | 284 | 165 | 125 | 4 | 18 | 18 |
| 65 | 10 | чугун | 230 | 318 | 185 | 145 | 4 | 18 | 25 |
| 80 | 10 | чугун | 280 | 360 | 200 | 160 | 4 | 18 | 42 |
| 100 | 10 | чугун | 360 | 405 | 220 | 180 | 8 | 18 | 49 |
| 125 | 8 | чугун | 445 | 465 | 250 | 210 | 8 | 18 | 65 |
| 150 | 8 | чугун | 500 | 525 | 285 | 240 | 8 | 22 | 80 |
| 200 | 8 | чугун | 560 | 615 | 340 | 295 | 8 | 22 | 127 |
| 250 | 8 | чугун | 630 | 759 | 395 | 350 | 12 | 22 | 195 |
| 300 | 6 | чугун | 730 | 905 | 445 | 400 | 12 | 22 | 280 |
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Задвижки ПА 820 с редуктором
| Номинальный диаметр DN, мм | Рабочее давление, кгс/см2 | Материал корпуса | Размеры, мм | |||||
| L | H | D | D1 | n | d | |||
| 50 | 10 | чугун | 195 | 284 | 165 | 125 | 4 | 18 |
| 65 | 10 | чугун | 230 | 318 | 185 | 145 | 4 | 18 |
| 80 | 10 | чугун | 280 | 360 | 200 | 160 | 4 | 18 |
| 100 | 10 | чугун | 360 | 405 | 220 | 180 | 8 | 18 |
| 125 | 8 | чугун | 445 | 465 | 250 | 210 | 8 | 18 |
| 150 | 8 | чугун | 500 | 525 | 285 | 240 | 8 | 22 |
| 200 | 8 | чугун | 560 | 615 | 340 | 295 | 8 | 22 |
| 250 | 8 | чугун | 630 | 750 | 395 | 350 | 12 | 22 |
| 300 | 6 | чугун | 730 | 876 | 445 | 400 | 12 | 22 |
| 350 | 6 | сталь углеродистая | 890 | 960 | 505 | 460 | 16 | 22 |
| 400 | 6 | сталь углеродистая | 1090 | 1080 | 565 | 515 | 16 | 26 |
| 500 | 4 | сталь углеродистая | 1240 | 1270 | 670 | 620 | 20 | 26 |
| 600 | 4 | сталь углеродистая | 1600 | 1480 | 780 | 725 | 20 | 30 |
| 700 | 3 | сталь углеродистая | 2000 | 1700 | 895 | 840 | 24 | 30 |
| 800 | 3 | сталь углеродистая | 2200 | 1930 | 1015 | 950 | 24 | 33 |
| 1000 | 2 | сталь углеродистая | 2760 | 2330 | 1230 | 1160 | 28 | 36 |
| 1200 | 2 | сталь углеродистая | 3360 | 2760 | 1455 | 1380 | 32 | 39 |
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Задвижки ПА 820 с электроприводом
Задвижки шланговые серии ПА820 могут поставляться в комплекте с электроприводом
Данные для подбора электроприводов к шланговым задвижкам серии ПА820:
| Номинальный диаметр DN, мм | Крутящий момент, Н*м | Возможные варианты электроприводов | |||
| AUMA | АБС Автоматизация | ГЗ Электропривод | Тулаэлектропривод | ||
| 50 | 30 | SA07.5 | ПЭМ-А3 | ГЗ – А70 | НА - 05 |
| 65 | 40 | SA07.5 | ПЭМ -А3 | ГЗ – А70 | НА – 05 |
| 80 | 50 | SA07.5 | ПЭМ – А3 | ГЗ – А70 | НА – 05 |
| 100 | 60 | SA07.5 | ПЭМ – А3 | ГЗ – А70 | НА – 05 |
| 125 | 80 | SA10.1 | ПЭМ – А11 | ГЗ – А100 | НА - 11 |
| 150 | 100 | SA10.1 | ПЭМ – А11 | ГЗ – А100 | НА – 11 |
| 200 | 120 | SA10.1 | ПЭМ – Б5 | ГЗ – А150 | НБ – 03 |
| 250 | 180 | SA14.1 | ПЭМ – Б5 | ГЗ – Б200 | НБ – 03 |
| 300 | 240 | SA14.1 | ПЭМ – Б5 | ГЗ – Б300 | НБ – 03 |
| 350 | 290 | SA14.5 | ПЭМ – Б5 | ГЗ – Б300 | НБ – 03 |
| 400 | 350 | SA14.5 | ПЭМ – В14 | ГЗ – В600 | НВ - 03 |
| 500 | 410 | SA14.5 | ПЭМ – В14 | ГЗ – В600 | НВ - 03 |
| 600 | 480 | SA14.5 | ПЭМ – В14 | ГЗ – В600 | НВ - 03 |
Стандартный электропривод комплектуется:
- ручным дублером
- концевыми выключателями (открыто/закрыто)
- моментными выключателями.
Возможна поставка электроприводов с дополнительными опциями:
- взрывозащищенное исполнение
- токовый датчик положения 4-20 мА
- подключение по цифровой шине, например ProfiBUS, ModBUS и т.д.
- блок управления
Задвижки ПА 820 с пневмоприводом
Данные для подбора пневмоприводов к шланговым задвижкам серии ПА820
| Номинальный диаметр DN, мм | Диаметр цилиндра пневмопривода, мм | Ход штока, мм | Управляющее пневмоприводом давление, кгс/см2 |
| 50 | 100 | 55 | 6 |
| 65 | 100 | 70 | |
| 80 | 125 | 90 | |
| 100 | 160 | 110 | |
| 125 | 160 | 130 | |
| 150 | 200 | 160 | |
| 200 | 250 | 210 | |
| 250 | 320 | 260 | |
| 300 | 320 | 310 |
В таблице приведены значения для управляющего давления пневмопривода = 6 кгс/см2. При других значениях давления необходимо обратиться за консультацией к техническом специалисту ООО «ПромАрм».
В комплект поставки задвижки с пневмоприводом может входить:
- блок концевых выключателей
- соленоидный клапан
- позиционер
- фильтр-редуктор
- ручной дублер
