DN:
200
PN:
10
Материал корпуса:
Сталь коррозионностойкая CF8M
Присоединение:
Межфланцевое с гладкими проушинами
Материал уплотнения:
SS304+графит
Tmax:
+90
Рабочая среда:
вода, пар, нефтепродукты
Тип конструкции:
с двухсторонней герметичностью с резиновыми вставками (Серия ПА 550)

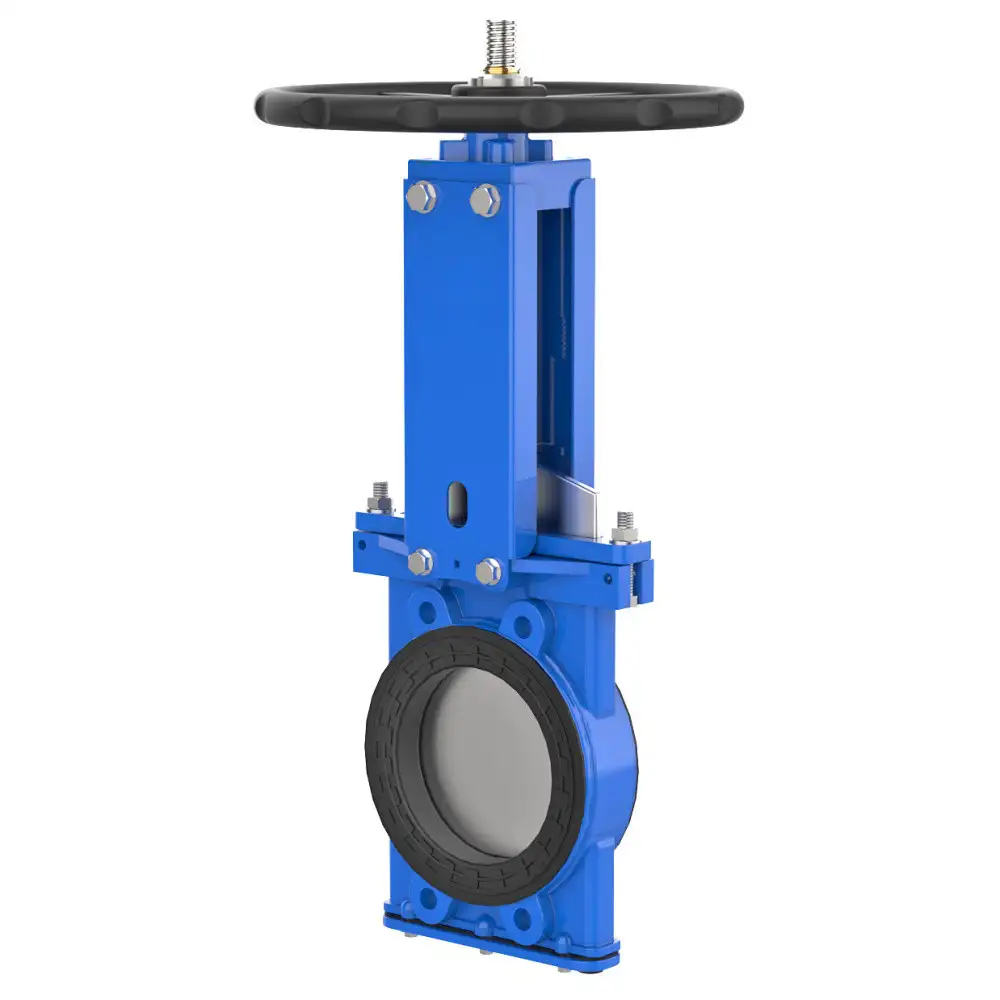

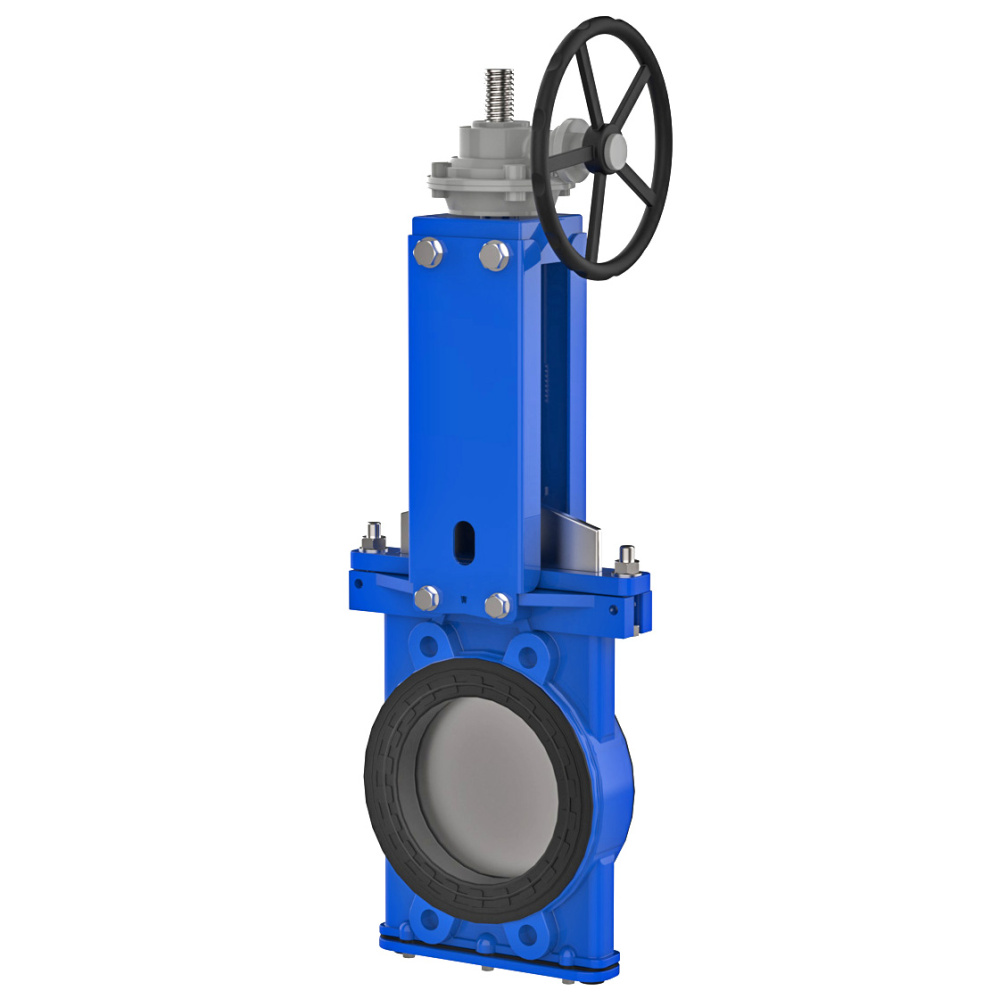

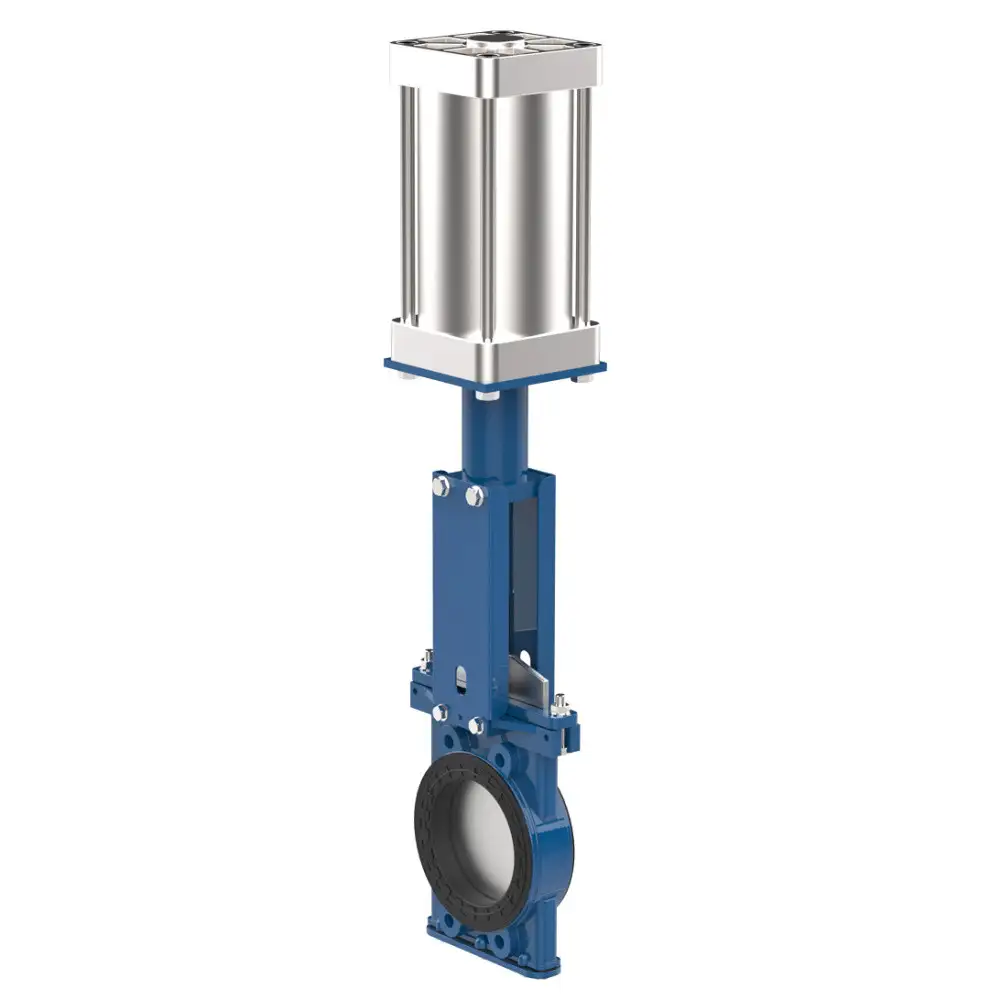

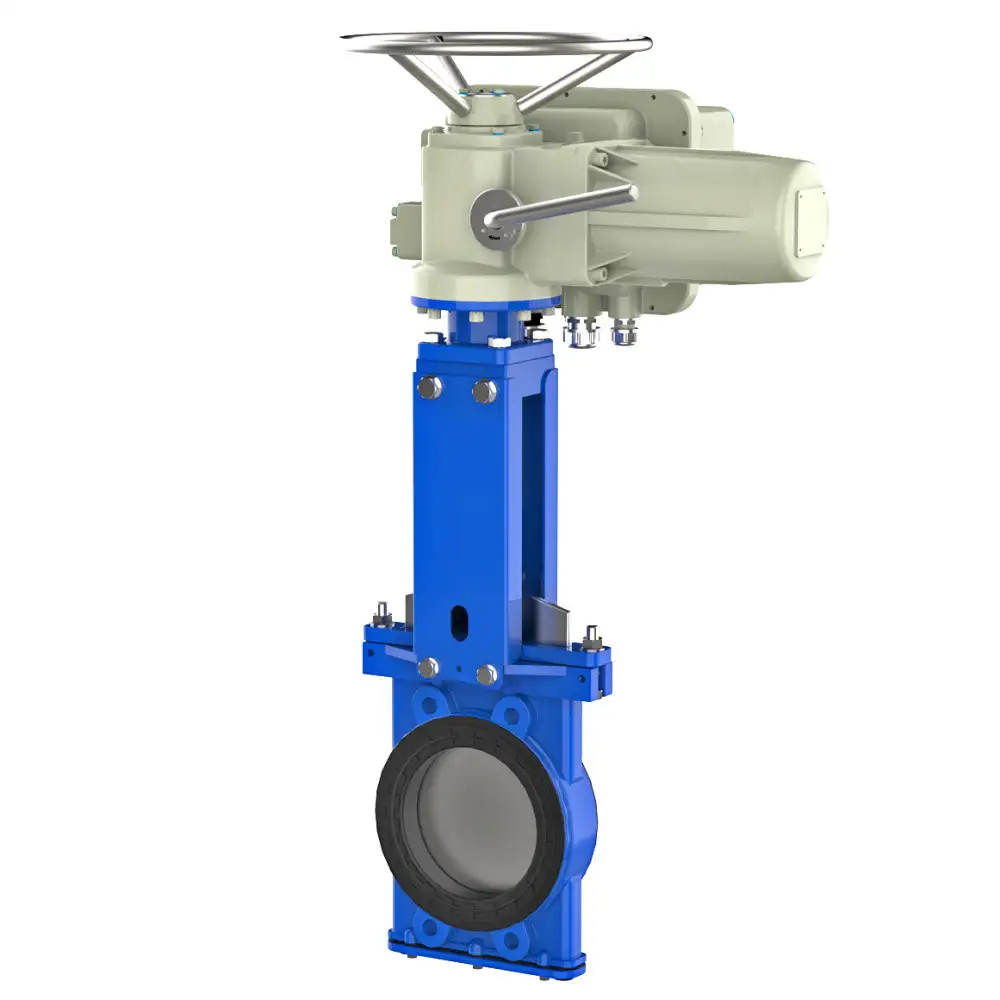

Задвижки серии ПА 550 – это задвижки гильотинного типа, предназначенные для использования на линиях транспортировки жидкостей с суспензией твердых частиц, воды с содержанием грязи, камней и пульпы. Конструкция корпуса и сменных резиновых уплотнений, армированных металлическим сердечником, обеспечивает полнопроходное сечение без застойных зон и зон кавитации и препятствует абразивному износу корпусных деталей. Нож гильотинного типа задвижек серии ПА 550 обеспечивает надежное перекрытие потока рабочей среды в обоих направлениях.
Наиболее широко задвижки шиберные серии ПА 550 применяются в горнодобывающей промышленности, а также предприятиях энергетического сектора.
