DN:
1000
PN:
10
Материал корпуса:
Чугун GGG40
Присоединение:
Межфланцевое с гладкими проушинами
Материал уплотнения:
SS304+графит
Tmax:
+90
Рабочая среда:
вода, пар, нефтепродукты
Тип конструкции:
с двухсторонней герметичностью с резиновыми вставками (Серия ПА 550)

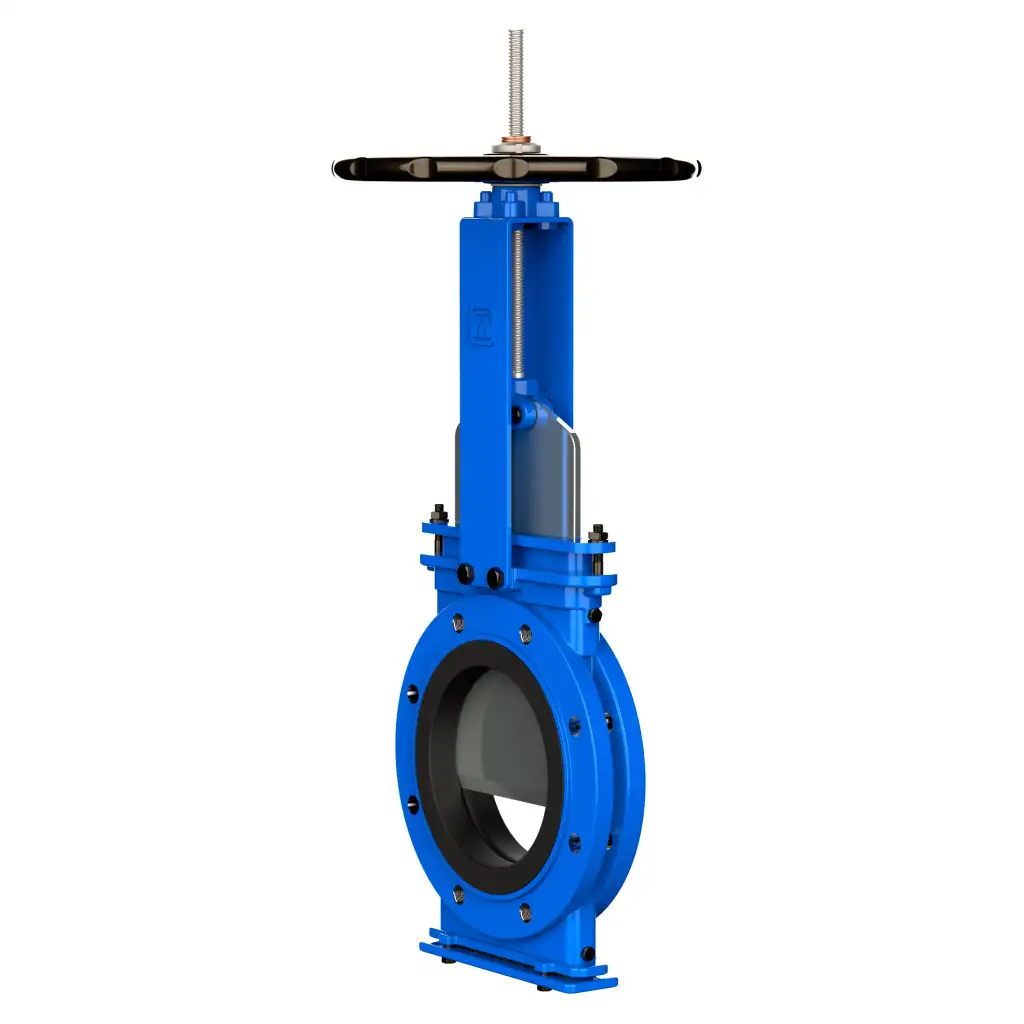

Задвижки серии ПА 550 – это задвижки гильотинного типа, предназначенные для использования на линиях транспортировки жидкостей с суспензией твердых частиц, воды с содержанием грязи, камней и пульпы. Конструкция корпуса и сменных резиновых уплотнений, армированных металлическим сердечником, обеспечивает полнопроходное сечение без застойных зон и зон кавитации и препятствует абразивному износу корпусных деталей. Нож гильотинного типа задвижек серии ПА 550 обеспечивает надежное перекрытие потока рабочей среды в обоих направлениях.
Наиболее широко задвижки шиберные серии ПА 550 применяются в горнодобывающей промышленности, а также предприятиях энергетического сектора.
Перейти на страницу с подробным описанием серииДокументация
pdf, 3.9 Мб.
xls, 146 Кб.
pdf, 120 Кб.
Комплектация и аналоги
Задвижка шланговая полнопроходная фланцевая ПА 828.1000.10-02
Корпус:
Сталь 20Л
Уплотнениe:
Натуральный каучук
DN:
1000
PN:
10
Затвор поворотный дисковый трехэксцентриковый под приварку ПА 924.1000.16-06П
Корпус:
Сталь легированная LC2
Диск:
Сталь 20Л
Уплотнениe:
PTFE
DN:
1000
PN:
16
Задвижка шиберная со сквозным ножом межфланцевая ПА 512.1000.10-04
Корпус:
Сталь коррозионностойкая CF8
Уплотнениe:
EPDM
DN:
1000
PN:
10
цена по запросу
