Затвор с блоком концевых выключателей (БКВ)

Затворы с блоком концевых выключателей

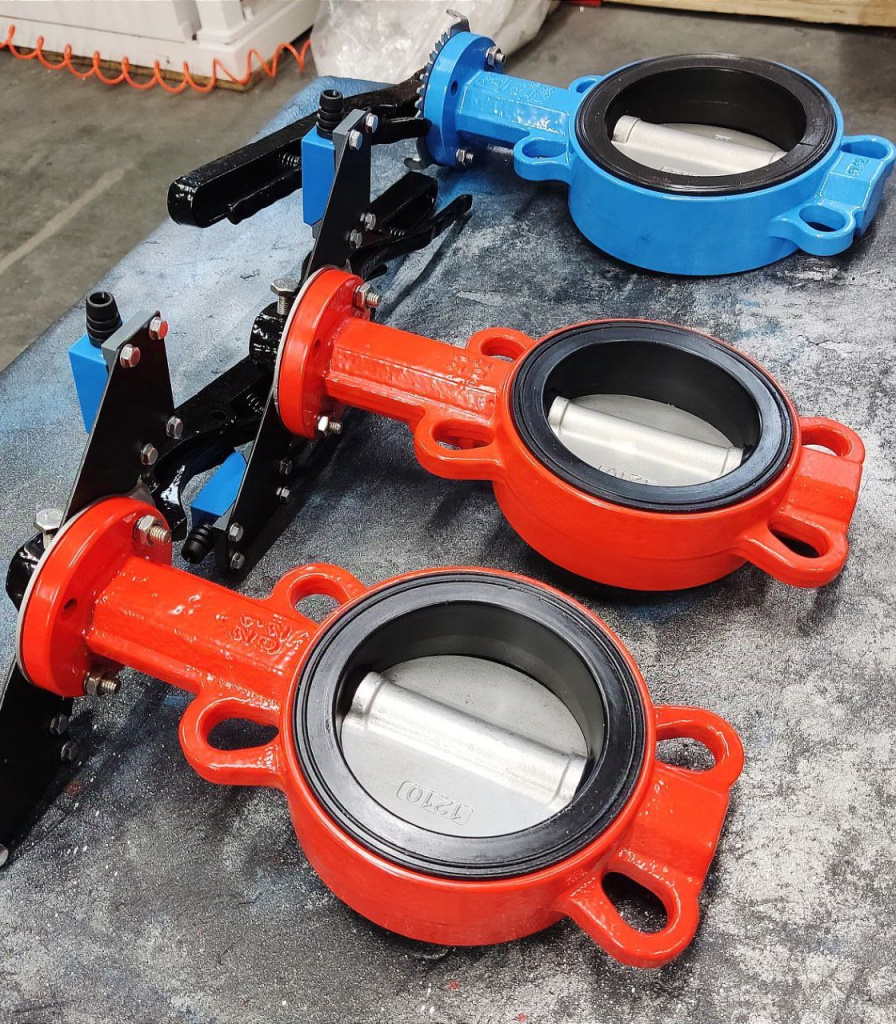

В широкой номенклатуре нашей продукции также представлены затворы с БКВ. Это дисковые затворы с ручным управлением (с помощью рукоятки или редуктора), дополнительно укомплектованные отдельными концевыми выключателями или компактным блоком концевых выключателей(БКВ).

Блок концевых выключателей могут быть установлены на затворы всех серий – как с рукоятками так и с редукторами.

Что такое концевые выключатели?

Концевые выключатели (блок концевых выключателей) — это устройство, которое монтируется непосредственно на корпус затвора или редуктора и служит для электрической сигнализации о достижении диском затвора крайних или промежуточных положений. По сути, это "глаза" системы управления, которые сообщают контроллеру (ПЛК, реле), что затвор завершил свое движение.

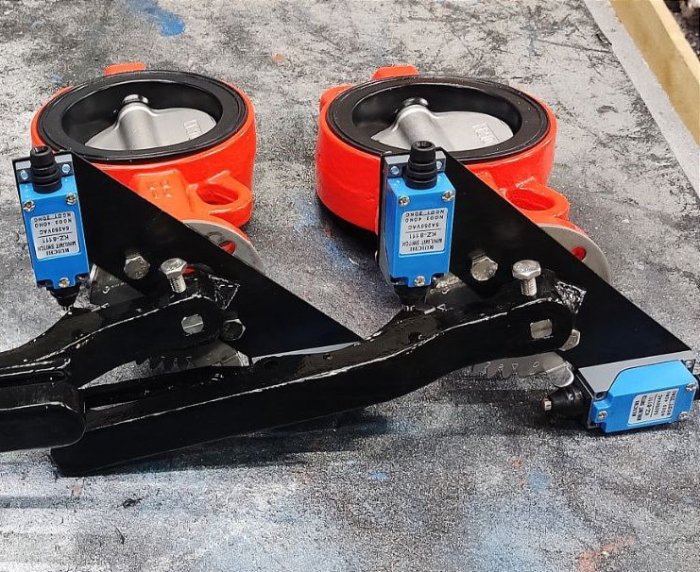

Затворы с блоком концевых выключателей имеют более компактные размеры по сравнению с затворами с отдельными «концевиками» на закрытие и открытие.

Принцип работы

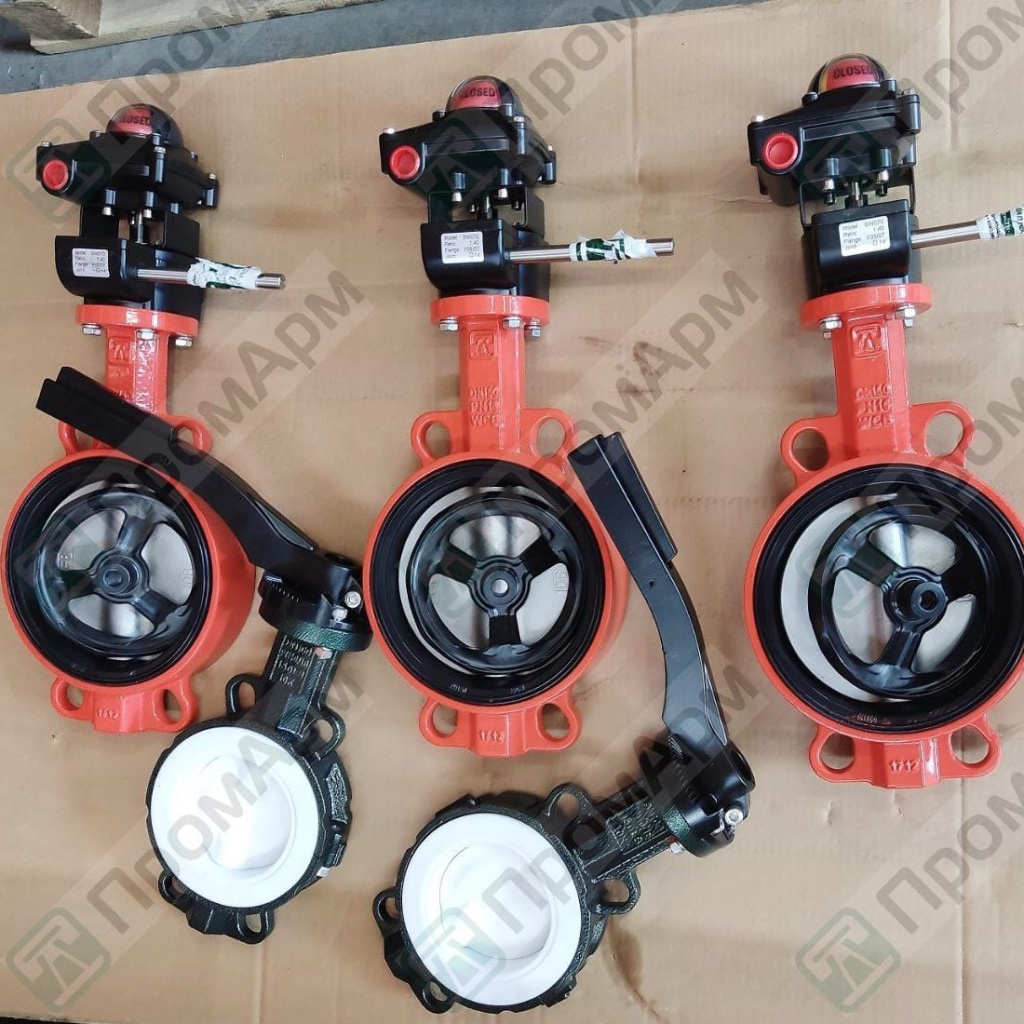

Принцип работы затвора с БКВ заключается в том, что блок концевых выключателей жестко монтируется на верхний фланец горловины штока затвора (для затворов с рукояткой) или на верхнюю крышку редуктора. Шток затвора жестко соединяется с поворотным валом блока концевых выключателей, который, в свою очередь, при повороте механически нажимает с помощью специальных кулачков на выключатели, через которые проходит электрический сигнал.

Исполнение затворов с БКВ

Блоки концевых выключателей по степени защиты от внешних воздействий выпускаются со степенью защиты до IP68, бывают в общепромышленном и взрывозащищенном исполнении. Дисковые затворы со взрывозащищенными БКВ применяются на объектах, где предъявляются повышенные требования к безопасности оборудования.

Как выбрать затвор с БКВ?

При выборе затвора с БКВ следует обращать внимание на такие параметры, как:

Количество контактов и коммутируемые цепи:

С 1 контактом (NO или NC);
С 2 контактами (1NO + 1NC) — наиболее универсальный и распространенный вариант;
С 4 и более контактами (2NO + 2NC и т.д.) для сложных задач, когда одним сигналом нужно управлять несколькими цепями.

Напряжение и ток коммутации: Электрические параметры контактов должны соответствовать нагрузке (например, входу ПЛК 24V DC или силовому реле ~220V AC).

Степень защиты (IP): Для работы в условиях повышенной влажности, запыленности или с агрессивными средами нужны блоки с высокой степенью защиты (например, IP67).

Индикация состояния: Многие современные блоки имеют светодиодный индикатор, который показывает наличие сигнала, что значительно упрощает поиск неисправностей и наладку.

Заключение

Затворы с блоками концевых выключателей используются везде, где необходим контроль состояния арматуры в текущий момент времени и требуется постоянная сигнализация положения дискового затвора.

Затворы с БКВ — это неотъемлемая часть современной трубопроводной арматуры, которая обеспечивает обратную связь о положении исполнительного механизма, делая систему управляемой, надежной и безопасной. Правильный подбор такого блока критически важен для стабильной работы всего оборудования.
