Дисковые затворы на объектах тепловой энергетики: Конструкция, применение и практические аспекты эксплуатации на ТЭЦ и ТЭС

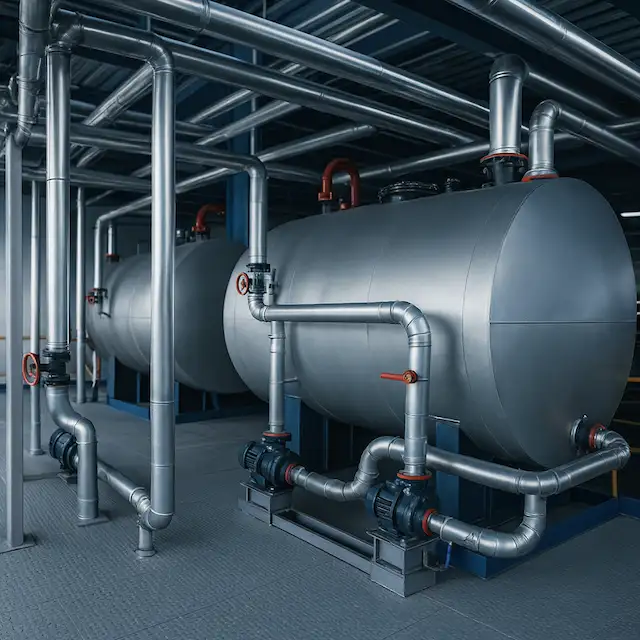

Технологические процессы на тепловых электростанциях (ТЭС) и теплоэлектроцентралях (ТЭЦ) характеризуются работой с широким диапазоном параметров сред: высокие температуры и давления, агрессивные и абразивные среды (химочищенная вода, пар, конденсат, сетевая вода, дымовые газы, воздух, пульпа золошлакоудаления). Надежность и эффективность работы станции в значительной степени зависят от корректного выбора и эксплуатации трубопроводной арматуры. Среди всего многообразия дисковые затворы и шиберные задвижки нашего производства заняли свою устойчивую нишу, успешно конкурируя с шаровыми кранами, клапанами и клиновыми задвижками.
Благодаря компромиссу между стоимостью, габаритами и функциональностью, дисковые затворы производства ООО «ПромАрм» нашли применение в следующих системах:

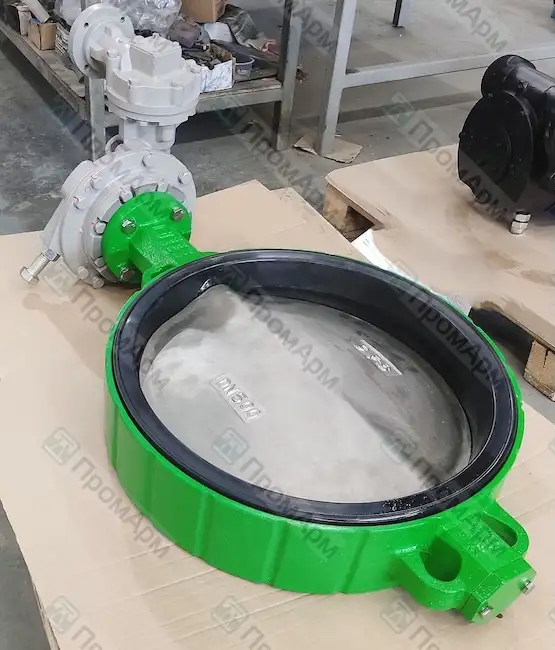

- Системы технического водоснабжения (ОРУ, циркуляционные водоводы). В них используются преимущественно затворы большого диаметра (DN 300 - DN 2000 и более) серии ПА 300 в межфланцевом и фланцевом исполнении, а также затворы серии ПА 700. Работают на открытие/закрытие для отсечения потоков воды с низким содержанием абразива. Основное преимущество — малые габариты и масса по сравнению с задвижками и шаровыми кранами, что упрощает монтаж и снижает нагрузку на опоры трубопроводов.
- Системы теплоснабжения (сетевые и подпиточные трубопроводы). Как правило, температура рабочей среды в таких системах составляет 120-150°C. На данных участках отлично себя зарекомендовали дисковые затворы серии ПА900 с фланцевым либо приварным присоединением к трубопроводу. В зависимости от потребности заказчика затворы серии ПА900 производятся как с одно-, так и с двухсторонней герметичностью и эффективно работают в качестве запорной арматуры при давлении от 6 до 40 кгс/см2.
- Системы золошлакоудаления (ЗШУ). Для абразивных пульп применяются специализированные шиберные задвижки серии ПА 550, ПА 560 с износостойким покрытием корпуса и конструкцией, минимизирующей застойные зоны. Уплотнение выполняется из износостойкой резины или полиуретана.
- Воздух и дымовые газы. В газовоздушных трактах (подвод дутьевого воздуха к горелкам, дымососы) используются затворы с металлическим уплотнением серии ПА900 или серии ПА400 с уплотнением PTFE.
- Вспомогательные контуры химводоподготовки и низкого давления. Для работы с деаэрированной водой, растворами реагентов и т.д. мы рекомендуем использовать затворы серии ПА300 с уплотнением EPDM или VITON и диском из нержавеющей стали CF8 / CF8M. Для высокоагрессивных рабочих сред оптимальным решением будут затворы серии ПА200 с футеровкой фторопластом проточной части и диска, которые имеют отличную химическую стойкость к большинству химически агрессивных рабочих сред в диапазоне температур от -40 до +200°C
На ТЭС/ТЭЦ в 90% случаев затворы работают с приводами, интегрированными в систему АСУ ТП. Мы, как производитель, предлагаем комплексные решения, комплектуя арматуру электроприводами серий ПА03 и ПА05, а также пневмоприводами серий ПА01, ПА02.
Дисковый затвор является высокоэффективным техническим решением для широкого спектра задач на объектах тепловой энергетики. Его правильный выбор, основанный на глубоком анализе технологического процесса, материалов и эксплуатационных требований, позволяет обеспечить надежность и экономическую эффективность работы трубопроводных систем ТЭС и ТЭЦ, минимизируя капитальные и эксплуатационные затраты без компромисса в отношении безопасности.
