Дисковые затворы для систем пожаротушения: конструкция, принцип работы и особенности применения
Дисковые затворы нашего производства широко применяются в системах пожаротушения благодаря своей надежности, компактности и высокой пропускной способности. Они обеспечивают эффективное управление потоком огнетушащего вещества (воды, пены, газа) и используются как в спринклерных, так и в дренчерных установках.

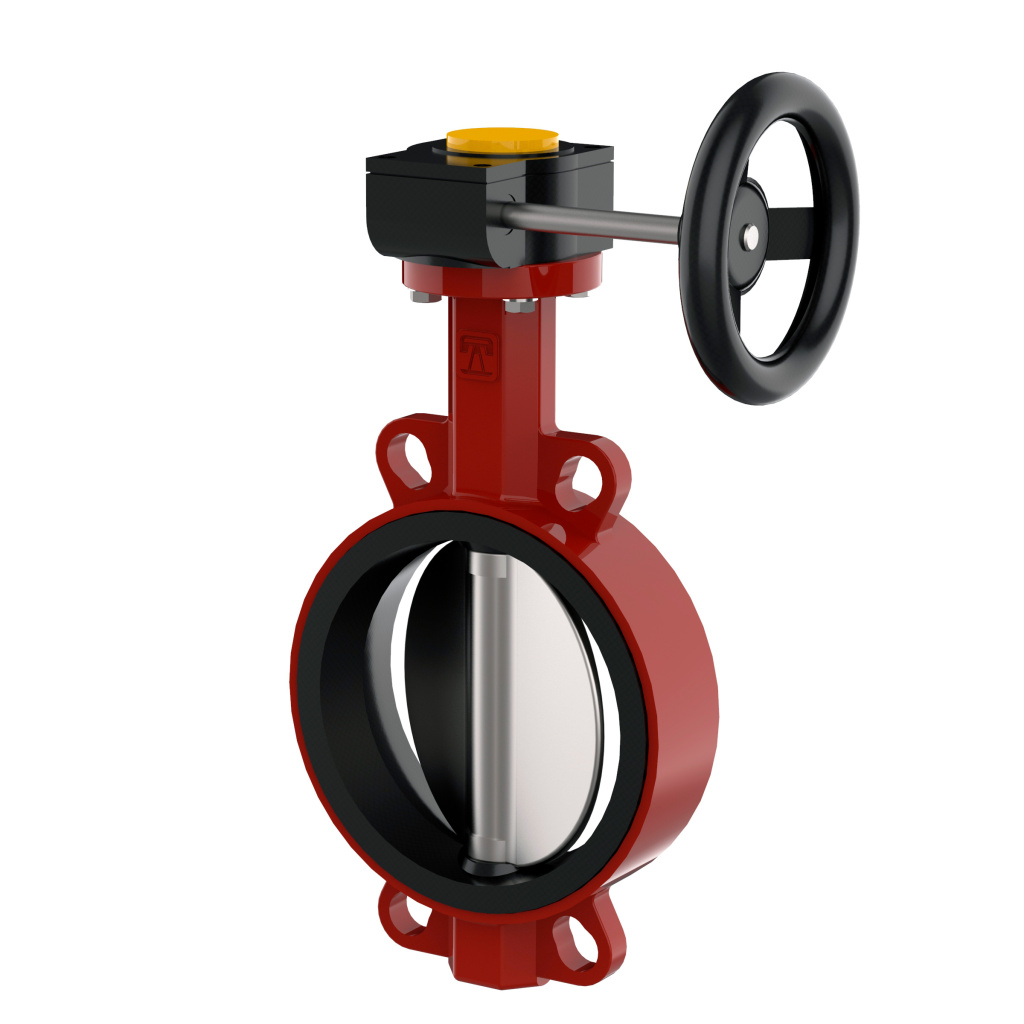

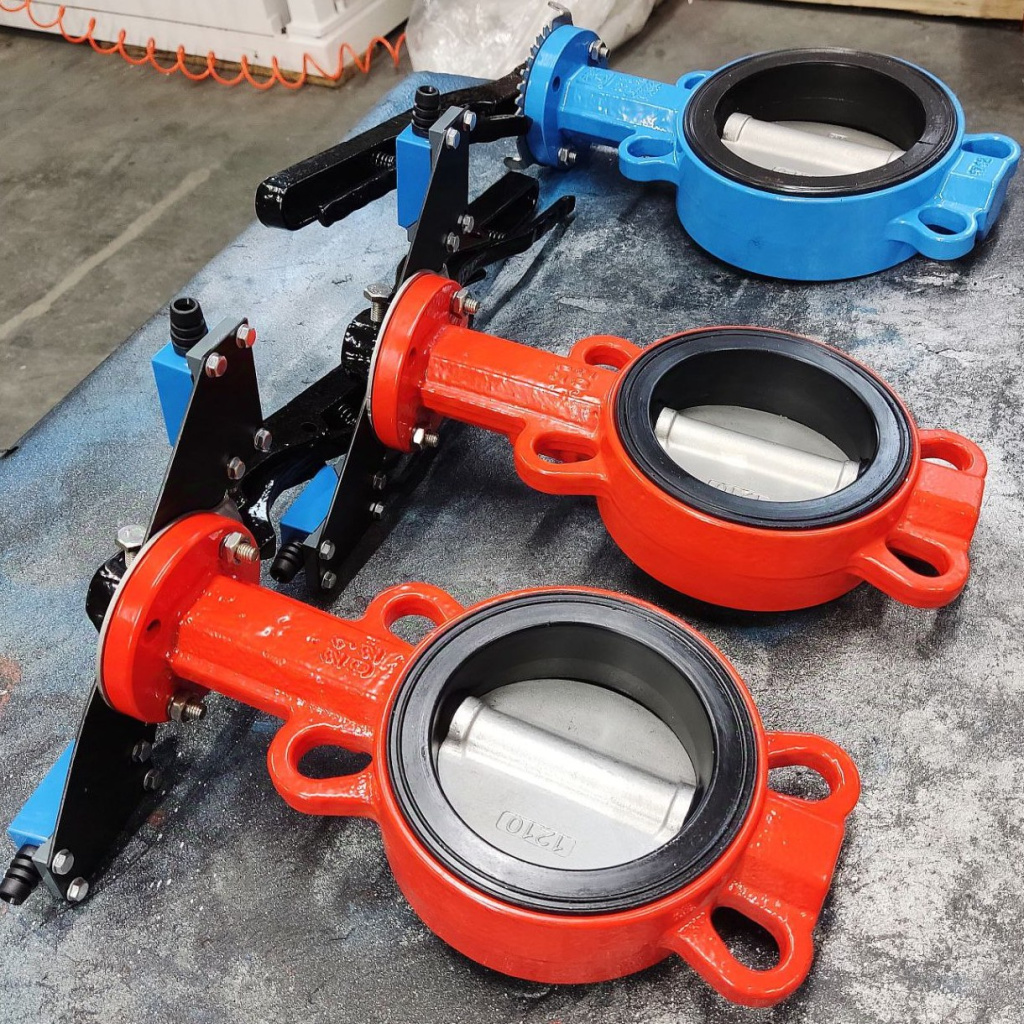

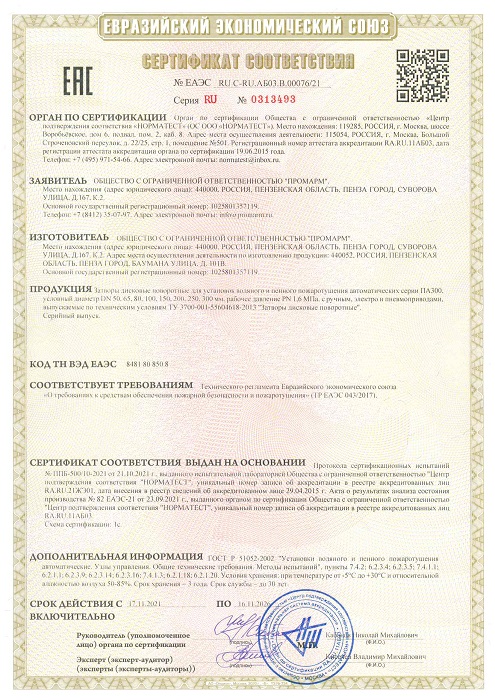

На затворы серии ПА 300 DN 50-300 в соответствие с обязательными требованиями законодательства оформлен сертификат соответствия требованиям ТР ЕАЭС 043/2017. Надежность затворов подвержена актами независимых испытаний.
Конструкция затворов для систем пожаротушения доработана, усилена и соответствует всем требованиям по герметичности, указанным в регламенте 043/2017 (проверка на герметичность в закрытом положении давлением 1,5PN).
1. Конструкция и принцип работы
1.1 Основные компоненты
Дисковый затвор состоит из следующих ключевых элементов:
- Корпус – изготавливается из чугуна, стали, нержавеющей стали, обеспечивает герметичность и прочность конструкции.
- Диск – изготавливается из чугуна, нержавеющей стали CF8, CF8M, бронзы либо других материалов, стойких к рабочей среде. Диск поворачивается вокруг оси, перекрывая или открывая поток.
- Уплотнение – изготавливается из резины (EPDM, NBR, VITON), PTFE или других полимеров, обеспечивает герметичность в закрытом положении.
- Привод – может быть ручным (рычаг, редуктор), электрическим, пневматическим. Все затворы с ручным и пневмоприводом в соответствие с требованиями регламента комплектуются указателями положения затвора – отдельными концевыми выключателями либо блоком концевых выключателей (БКВ) в соответствие с требованиями заказчика.
1.2 Принцип действия
При повороте диска на 90° поток среды полностью открывается или перекрывается. В отличие от клиновых задвижек, дисковые затворы имеют меньший ход, что ускоряет срабатывание.
2. Преимущества дисковых затворов в системах пожаротушения
- Компактность и малый вес – удобны для монтажа в ограниченном пространстве, низкая нагрузка на трубопроводы.
- Высокая скорость срабатывания – критически важна в аварийных ситуациях.
- Низкие гидравлические потери – обеспечивают эффективную подачу огнетушащего вещества.
- Долговечность и простота обслуживания – минимум подвижных частей снижает риск поломок.
- Универсальность – подходят для воды, пены, газовых систем (например, CO₂).
3. Критерии выбора дисковых затворов
При подборе затвора для системы пожаротушения учитывают:
- Материал корпуса, диска и уплотнения.
- Рабочее давление и температуру.
- Тип привода – рукоятка, редуктор, пневмопривод, электропривод.
- Наличие разрешительной документации.
| Применяемые серии | Техническая характеристика | Температура рабочей среды | Ду(мм) | Ру (МПа) |
|---|---|---|---|---|
|
ПА 300
|
с симметричным диском и уплотнением из эластомера |
+180°С |
50-300, кроме Ду 125 |
1,6 |
4. Области применения
Дисковые затворы используются в:
- Спринклерных системах – для зонального отключения секций.
- Дренчерных установках – в магистралях подачи воды или пены.
- Газовом пожаротушении – для управления подачей хладонов или CO₂.
- Блочных и стационарных установках автоматического пожаротушения (УАПТ).
- Насосных станциях – в качестве запорной и регулирующей арматуры.
Заключение
Дисковые затворы – важный элемент современных систем пожаротушения, обеспечивающий надежное и быстрое управление потоком огнетушащего вещества. Правильный выбор и монтаж этих устройств повышают эффективность противопожарной защиты и снижают риск аварийных ситуаций.
При проектировании систем рекомендуется учитывать технические параметры затворов, условия эксплуатации и требования нормативных документов.
