Электроприводы ПА 03 - описание серии

Электроприводы серии ПА 03 – это четвертьоборотные приводы нового поколения, которые могут быть использованы для управления дисковыми затворами ПА, шаровыми и пробковыми кранами.

Электроприводы могут управляться локально или дистанционно. Устройство снабжено маховиком для ручного управления арматурой напрямую при отсутствии электропитания.

Так же установлены механические ограничители, моментные и конечные выключатели.

Особенности применения электроприводов серии ПА 03

• электроприводы серии ПА 03 предназначены для управления дисковыми затворами, шаровыми и пробковыми кранами.

Основные характеристики электроприводов ПА 03 в базовом исполнении

Основные технические характеристики электропривода ПА 03 с блоком местного управления

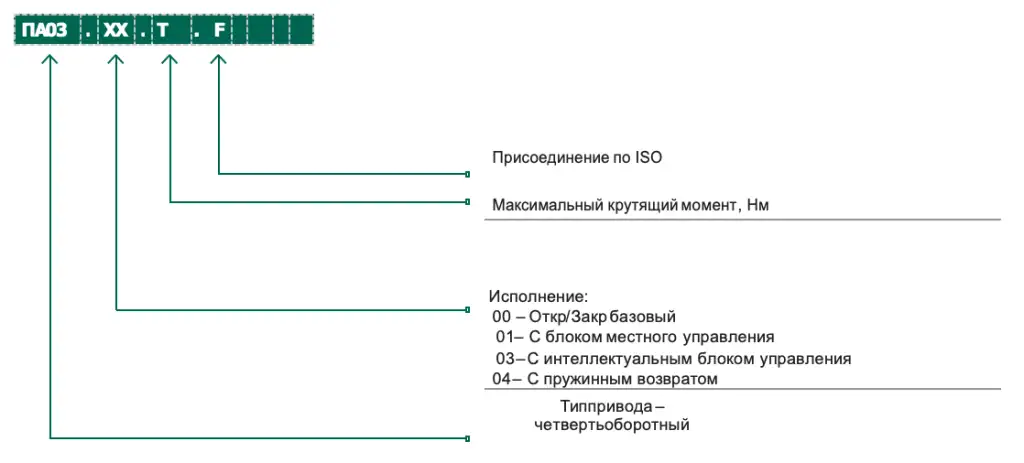

Маркировка

Функциональные возможности и преимущества электроприводов ПА 03 в базовом исполнении и с интеллектуальным блоком управления

• Надежная работа.
• Мощный двигатель.
• Точное измерение крутящего момента.
• Непрерывное отслеживание положения.
• Информация о работе арматуры и привода в реальном времени.
• Автоматическая самодиагностика и диагностика.
• Универсальный корпус.
• Простота обслуживания.
• Возможности аппаратного управления и связи по полевой шине.
• Контроль фаз.
• Защита изменения направления вращения.
• Тепловая защита двигателя.
• Защита по крутящему моменту.
• Защита от аварийного отключения.
• Мониторинг и индикация неисправностей.
• Защита паролем.
• Переключатель выбора команд/режима для удаленного или местного управления.
• Инфракрасный пульт дистанционного управления для настройки и ввода в эксплуатацию.
• ЖК-дисплей высокого разрешения (кроме базового исполнения).
• Кнопки местного управления и индикации состояния.
• Удобное меню.

Конструктивные особенности электроприводов серии ПА 03

• Двойное уплотнение.
  Сдвоенные уплотнительные кольца обеспечивают оптимальную защиту от попадания воды и пыли в электрический отсек в соответствие с IP67 (IP68 в качестве опции).
• Удобная настройка.
  • кнопки местного управления и переключатель выбора режимов работы приводов со встроенным интеллектуальным блоком позволяют управлять приводом как непосредственно в месте установки, так и дистанционно

  • инфракрасный пульт дистанционного управления для настройки и ввода данных в эксплуатацию.
• Дисплей с высоким разрешением имеет широкий обзор, что делает его читаемым на расстоянии.
• Мощный двигатель.
  Двигатель с короткозамкнутым ротором, со встроенной защитой от перегрева свыше 115 °C, низкоинерционная конструкция, изоляция класса F.
• Измерение положения.
  Абсолютный энкодер положения выводит точные данные для отображения на ЖК-дисплее, нет потери положения из-за потери питания от сети или каких-либо помех.
• Датчик крутящего момента.
  Датчик крутящего момента напрямую измеряет выходной крутящий момент и преобразует значение в сигнал напряжения. Крутящий момент в приводе с интеллектуальным блоком управления может быть установлен в диапазоне от 40% до 100% номинального крутящего момента.
• Механическая часть.
  Силовой редуктор имеет базовую конструкцию высокой надежности, простоты и функциональности.
• Функция ручного управления.
  Маховик ручного дублера позволяет осуществлять управление арматурой в аварийной ситуации, а также при настройке и вводе в эксплуатацию.

Электропривод ПА 03 в базовом исполнении

• Сдвоенные механические концевые выключатели.
• Механические моментные выключатели (начиная от ПА03.00.160).
• Механический стрелочный указатель положения арматуры.

Электропривод ПА 03 с блоком местного управления

В дополнение к элементам управления базового привода приводы ПА03.01 в своем составе имеют:

• Селектор выбора режима управления: LOC (местный) / STOP (стоп)/ Remote (удаленный).
• Селектор выбора направления движения арматуры: Open (Открыто) / Close (Закрыто).
• Сигнальные лампы режима работы, состояния привода, направления движения, сигнализации об аварии.

Электропривод ПА 03 с блоком управления

Простые и интуитивно понятные функции настройки и управления:

• ЖК-дисплей высокого разрешения.
• Кнопки местного управления.
• Переключатель выбора режимов управления и настройки.
• Электронная компонентная база.

Интеграция в промышленные системы коммуникаций

Современные сетевые системы требуют бесперебойного управления и постоянной обратной связи, а также возможности в реальном времени контролировать все параметры и процессы, получать актуальные данные о состоянии оборудования и возможных неисправностях.
Приводы ПА03 с интеллектуальным блоком управления позволяют осуществлять управление ими по полевой шине с применением следующих протоколов управления:

• Modbus ®
  Модули Modbus для одно- или двухканальных сетей устанавливаются в приводы ПА03, чтобы обеспечить передачу всех функций управления приводом и данных обратной связи, которые передаются по интерфейсу RS-485, используется протокол - Modbus RTU. Системный адрес и скорость передачи данных программируются по инфракрасной связи или Bluetooth.
• Profibus®
  Доступен интерфейсный модуль Profibus DP, позволяющий интегрировать привод в сеть Profibus. Обеспечивается полная совместимость с EN50170, а сеть Profibus позволяет полностью управлять приводом и осуществлять обратную связь данных с хостом.

За более подробной информацией обращайтесь в ООО «ПромАрм».

Технические характеристики и габариты электроприводов серии ПА 03 в базовом исполнении

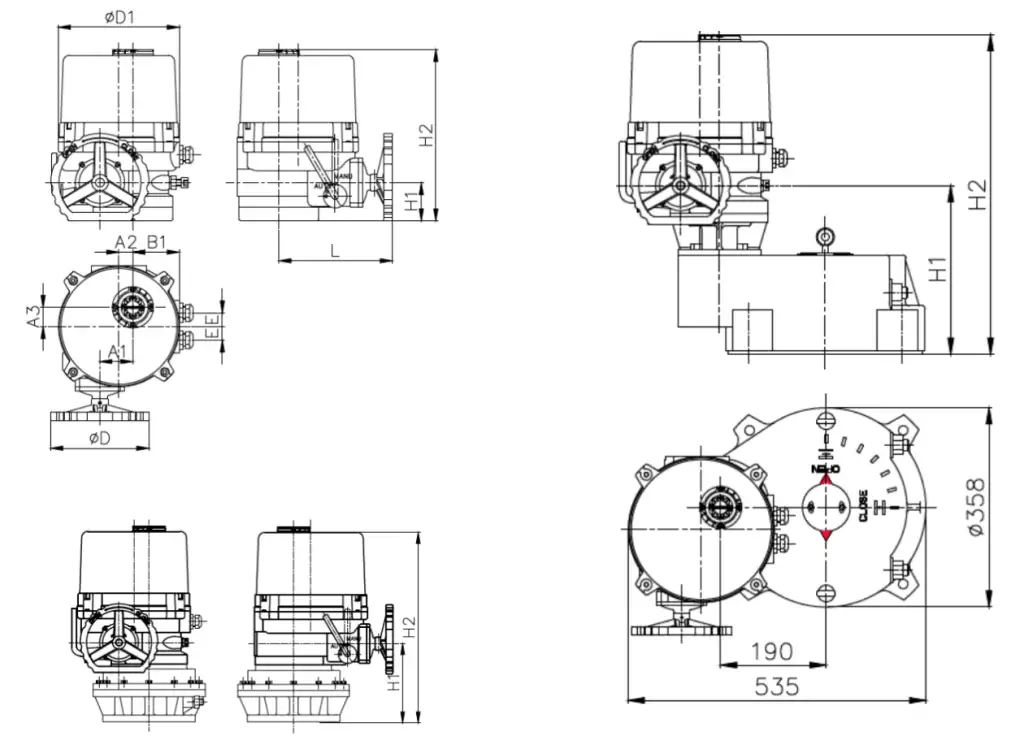

Габаритные размеры электроприводов ПА 03 в базовом исполнении

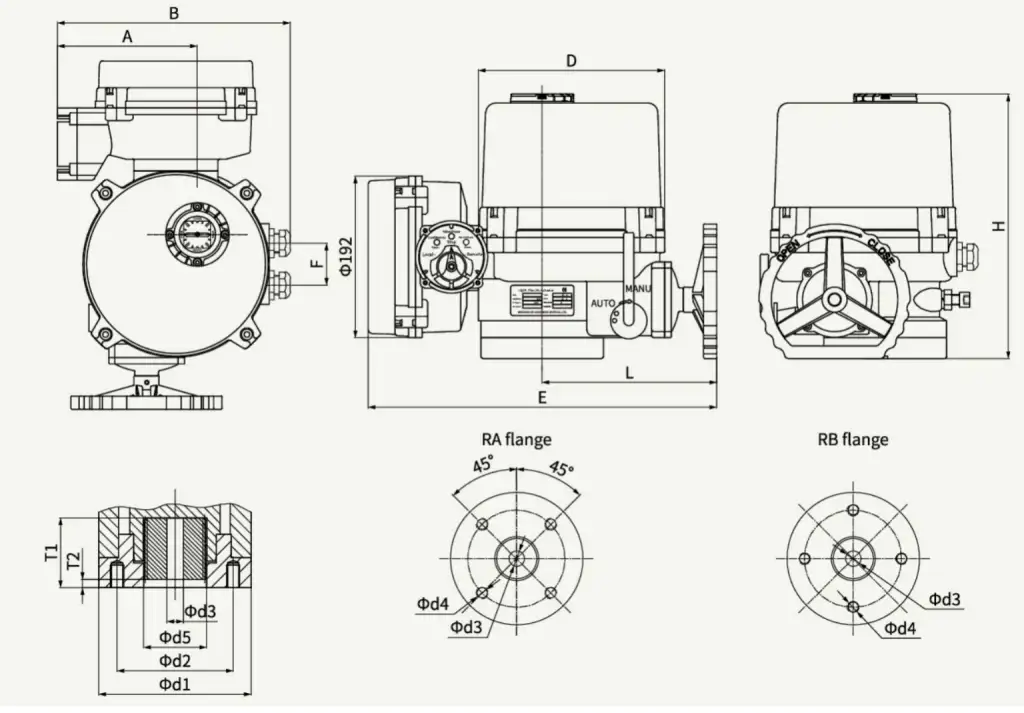

Габаритные размеры электроприводов ПА 03.01 с блоком местного управления

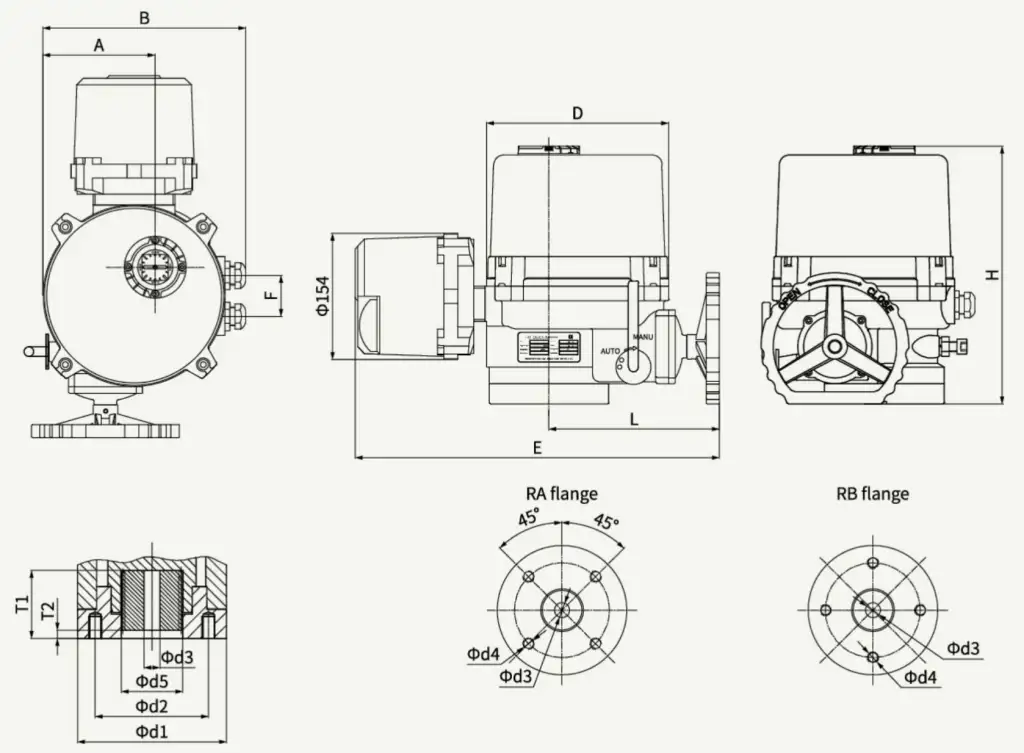

Габаритные размеры электроприводов ПА 03.02 с интеллектуальным блоком управления

• Большой LCD дисплей отображает детальные экраны настроек, состояния и диагностики на нескольких языках.
• Точное позиционирование; в приводе используется абсолютный энкодер, который обладает функциями резервирования и самодиагностики.
• «Бесконтактный» дизайн: функции и данные задаются с помощью пульта дистанционного управления и местного переключателя, что исключает необходимость снимать крышку для регулировки.
• Функции автоматической коррекции фазы, защиты от обрыва фазы, тепловой защитой, защитой по моменту (крутящему моменту) и аварийным управлением по сигналу ESD (аварийная система отключения).
• 5 программируемых реле позволяют настраивать конфигурацию сигналов обратной связи.

Заказать ПА 03 в каталоге
