Шланговые задвижки ПА 820

Оглавление

Описание
Конструкция
Основные габаритные и присоединительные размеры

Посмотреть Шланговые задвижки ПА 820 в каталоге →

Описание

Задвижки данной серии предназначены для тяжелых условий эксплуатации и применяются на тех участках, где предъявляются повышенные требования к надежности и долговечности трубопроводной арматуры.

Размерный ряд задвижек составляет от Ду 50 до Ду 1200.

Усиленный корпус изготовлен из высокопрочного чугуна или углеродистой стали и позволяет выдерживать большие механические нагрузки. Управление задвижками осуществляется штурвалом, редуктором, электро или пневмоприводом.

Изготовление и поставка:	По ТУ 3742-019-55604618-2017
Тип конструкции:	Задвижка шланговая полнопроходная
Диаметр номинальный	DN 50 – DN 1200
Давление рабочее:	6,10,16 кгс/см2
Рабочая температура:	до +180°С в зависимости от материала патрубка
Управление:	- штурвал; - редуктор; - электропривод ; - пневмопривод.
Класс герметичности:	«А» по ГОСТ Р 54808-2011
Основные рабочие среды:	абразивная пульпа, цемент, песок, буровые растворы, канализационные стоки, комбикорм, вода
Направление подачи среды:	любое
Климатическое исполнение:	У1 по ГОСТ 15150-69
Присоединение:	- фланцевое, ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)

Гарантийные обязательства

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.

Срок консервации – 3 года.

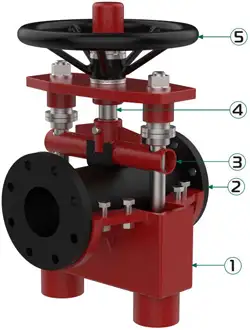

Конструкция

Позиция	Наименование
1	Корпус
2	Патрубок
3	Пережимное устройство
4	Шпиндель
5	Штурвал

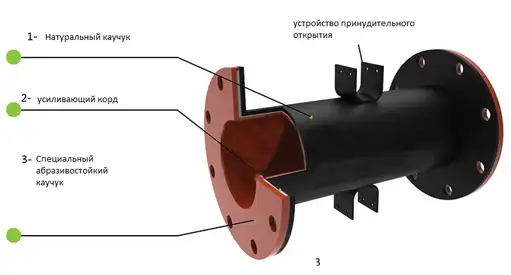

Патрубок задвижек ПА 820 изготовлен из 3-х слоев, в том числе внутренний слой, непосредственно соприкасающийся с рабочей средой, изготовлен из специального износостойкого каучука, обеспечивающего длительную работу задвижки на высокоабразивныхсредах.

Основные габаритные и присоединительные размеры

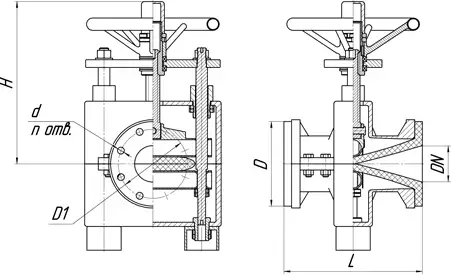

Задвижки ПА820 со штурвалом

Номинальный диаметр DN, мм	Рабочее давление, кгс/см2	Материал корпуса	Размеры, мм						Масса, кг
Номинальный диаметр DN, мм	Рабочее давление, кгс/см2	Материал корпуса	L	H, макс.	D	D1	n	d	Масса, кг
50	10	чугун	195	284	165	125	4	18	18
65	10	чугун	230	318	185	145	4	18	25
80	10	чугун	280	360	200	160	4	18	42
100	10	чугун	360	405	220	180	8	18	49
125	8	чугун	445	465	250	210	8	18	65
150	8	чугун	500	525	285	240	8	22	80
200	8	чугун	560	615	340	295	8	22	127
250	8	чугун	630	759	395	350	12	22	195
300	6	чугун	730	905	445	400	12	22	280

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

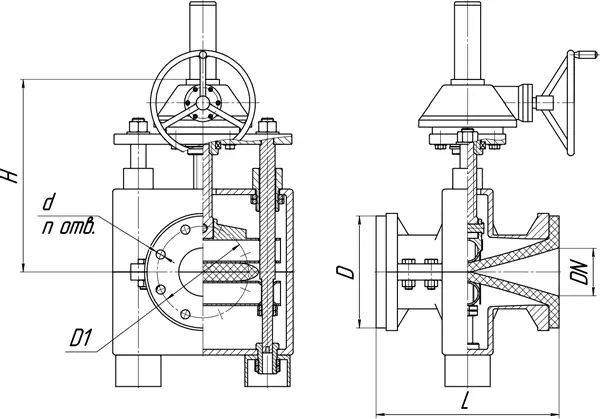

Задвижки ПА 820 с редуктором

Номинальный диаметр DN, мм	Рабочее давление, кгс/см2	Материал корпуса	Размеры, мм
Номинальный диаметр DN, мм	Рабочее давление, кгс/см2	Материал корпуса	L	H	D	D1	n	d
50	10	чугун	195	284	165	125	4	18
65	10	чугун	230	318	185	145	4	18
80	10	чугун	280	360	200	160	4	18
100	10	чугун	360	405	220	180	8	18
125	8	чугун	445	465	250	210	8	18
150	8	чугун	500	525	285	240	8	22
200	8	чугун	560	615	340	295	8	22
250	8	чугун	630	750	395	350	12	22
300	6	чугун	730	876	445	400	12	22
350	6	сталь углеродистая	890	960	505	460	16	22
400	6	сталь углеродистая	1090	1080	565	515	16	26
500	4	сталь углеродистая	1240	1270	670	620	20	26
600	4	сталь углеродистая	1600	1480	780	725	20	30
700	3	сталь углеродистая	2000	1700	895	840	24	30
800	3	сталь углеродистая	2200	1930	1015	950	24	33
1000	2	сталь углеродистая	2760	2330	1230	1160	28	36
1200	2	сталь углеродистая	3360	2760	1455	1380	32	39

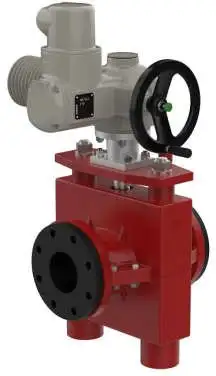

Задвижки ПА 820 с электроприводом

Задвижки шланговые серии ПА 820 могут поставляться в комплекте с электроприводом

Данные для подбора электроприводов к шланговым задвижкам серии ПА 820:

Номинальный диаметр DN, мм	Крутящий момент, Н*м	Возможные варианты электроприводов
Номинальный диаметр DN, мм	Крутящий момент, Н*м	AUMA	АБС Автоматизация	ГЗ Электропривод	Тулаэлектропривод
50	30	SA07.5	ПЭМ-А3	ГЗ – А70	НА - 05
65	40	SA07.5	ПЭМ -А3	ГЗ – А70	НА – 05
80	50	SA07.5	ПЭМ – А3	ГЗ – А70	НА – 05
100	60	SA07.5	ПЭМ – А3	ГЗ – А70	НА – 05
125	80	SA10.1	ПЭМ – А11	ГЗ – А100	НА - 11
150	100	SA10.1	ПЭМ – А11	ГЗ – А100	НА – 11
200	120	SA10.1	ПЭМ – Б5	ГЗ – А150	НБ – 03
250	180	SA14.1	ПЭМ – Б5	ГЗ – Б200	НБ – 03
300	240	SA14.1	ПЭМ – Б5	ГЗ – Б300	НБ – 03
350	290	SA14.5	ПЭМ – Б5	ГЗ – Б300	НБ – 03
400	350	SA14.5	ПЭМ – В14	ГЗ – В600	НВ - 03
500	410	SA14.5	ПЭМ – В14	ГЗ – В600	НВ - 03
600	480	SA14.5	ПЭМ – В14	ГЗ – В600	НВ - 03

Стандартный электропривод комплектуется:

ручным дублером
концевыми выключателями (открыто/закрыто)
моментными выключателями.

Возможна поставка электроприводов с дополнительными опциями:

взрывозащищенное исполнение
токовый датчик положения 4-20 мА
подключение по цифровой шине, например ProfiBUS, ModBUS и т.д.
блок управления

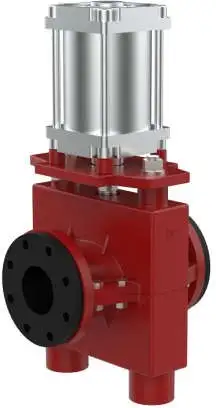

Задвижки ПА 820 с пневмоприводом

Данные для подбора пневмоприводов к шланговым задвижкам серии ПА 820

Номинальный диаметр DN, мм	Диаметр цилиндра пневмопривода, мм	Ход штока, мм	Управляющее пневмоприводом давление, кгс/см2
50	100	55	6
65	100	70
80	125	90
100	160	110
125	160	130
150	200	160
200	250	210
250	320	260
300	320	310

В таблице приведены значения для управляющего давления пневмопривода = 6 кгс/см2. При других значениях давления необходимо обратиться за консультацией к техническом специалисту ООО «ПромАрм».

В комплект поставки задвижки с пневмоприводом может входить:

блок концевых выключателей
соленоидный клапан
позиционер
фильтр-редуктор
ручной дублер
