Шиберные задвижки ПА 550

Оглавление

Описание
Варианты управления
Конструкция
Расшифровка обозначений ПА 550
Основные габаритные и присоединительные размеры

Описание

Задвижки серии ПА 550 – это задвижки гильотинного типа, предназначенные для использования на линиях транспортировки жидкостей с суспензией твердых частиц, воды с содержанием грязи, камней и пульпы. Конструкция корпуса и сменных резиновых уплотнений, армированных металлическим сердечником, обеспечивает полнопроходное сечение без застойных зон и зон кавитации и препятствует абразивному износу корпусных деталей. Нож гильотинного типа задвижек серии ПА 550 обеспечивает надежное перекрытие потока рабочей среды в обоих направлениях.

Наиболее широко задвижки шиберные серии ПА 550 применяются в горнодобывающей промышленности, а также предприятиях энергетического сектора.

Изготовление и поставка:	По ТУ 3700-002-55604618-2013
Тип конструкции:	Задвижка шиберная двунаправленного действия с внутренними резиновыми вставками.
Диаметр номинальный	- DN 50 – DN 1200
Давление рабочее	- DN 50-250 – 10 кгс/см² - DN 300-400 – 8 кгс/см² - DN 450-600 – 6 кгс/см² - DN 700-1200 - 4 кгс/см²
Управление:	- штурвал DN 50-500 - редуктор DN 50-1200 - рычаг DN 50-300 - пневмопривод, электропривод DN 50-1200
Основные рабочие среды:	Предназначена для использования в горнодобывающей промышленности, на линиях для транспортировки жидкостей с суспензией твердых частиц, например, воды с содержанием грязи, камней и пульпы. Кроме того, задвижка может применяться для абразивных жидких продуктов, используемых в химической промышленности, и в системах сточных вод.
Присоединение:	- стяжное между фланцами трубопровода (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B)
Направление подачи рабочей среды:	Любое
Климатическое исполнение:	У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

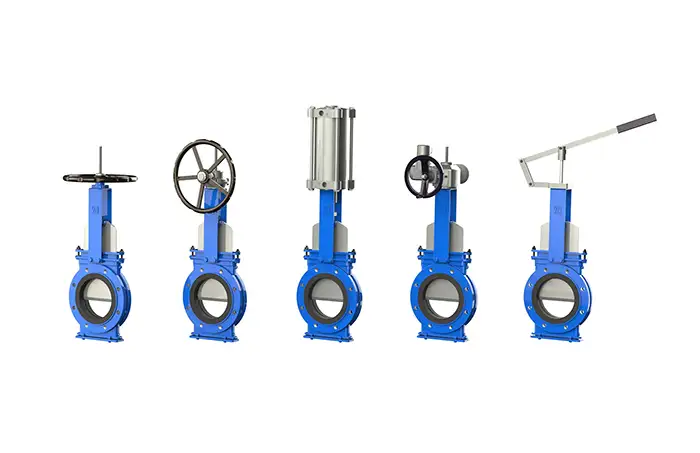

Варианты управления

ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.

Ручные	Автоматические	Дополнительное оборудование
Маховик с выдвижным штоком	Электропривод	Указатель положения
Маховик с невыдвижным штоком	Пневмопривод	Концевые выключатели
Маховик с цепью	Гидропривод	Позиционер
Рычаг		Удлинитель штока
Редуктор

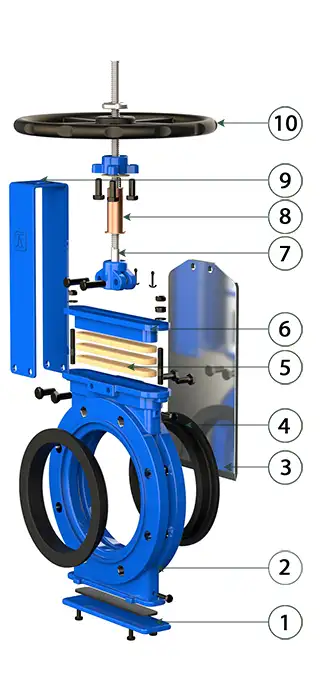

Конструкция

Поз.	Наименование
1	Нижняя крышка
2	Корпус
3	Нож
4	Уплотнение
5	Сальниковая набивка
6	Сальник
7	Шток
8	Ходовая гайка
9	Бугель
10	Штурвал

Описание основных конструктивных элементов

Открыто

Закрыто

Уплотнение

Упругое уплотнение задвижки серии ПА 550 представляет собой две резиновые вставки, армированные внутри нержавеющим кольцом, которое препятствует их деформации. В открытом положении обе вставки находятся в постоянном плотном контакте, обеспечивая необходимую герметичность и отсутствие застойных зон. Данная конструкция обеспечивает проход среды в двух направлениях, исключает накопление твердых частиц, мешающих закрытию затвора. Уплотнение изготавливается из следующих материалов:

Натуральный каучук. Обладает высокими механическими свойствами. Рассчитан на рабочую температуру до 90°С. Рекомендуется для абразивных продуктов.

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Все перечисленные материалы обеспечивают 100-процентную герметичность.

Корпус

Задвижки серии ПА550 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Корпус задвижек литой, имеет снизу герметичную крышку для удаления остатков рабочей среды, которые могут попасть внутрь корпуса в процессе открытия-закрытия, а также на корпусе могут быть размещены специальные отверстия для промывки внутренней полости задвижки.

Корпус задвижек может быть изготовлен из следующих материалов:

высокопрочный чугун GGG40
сталь углеродистая WCB
сталь коррозионностойкая CF8
сталь коррозионностойкая молибденосодержащая CF8M
специальные стали и сплавы (по заказу покупателя)

Нож

Материальное исполнение ножа – нержавеющая сталь CF8. Нож отполирован с обеих сторон, кромка имеет заостренную форму, позволяющую отсекать поток рабочей среды. Возможно изготовление ножа из нержавеющих и специальных сталей различных марок.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

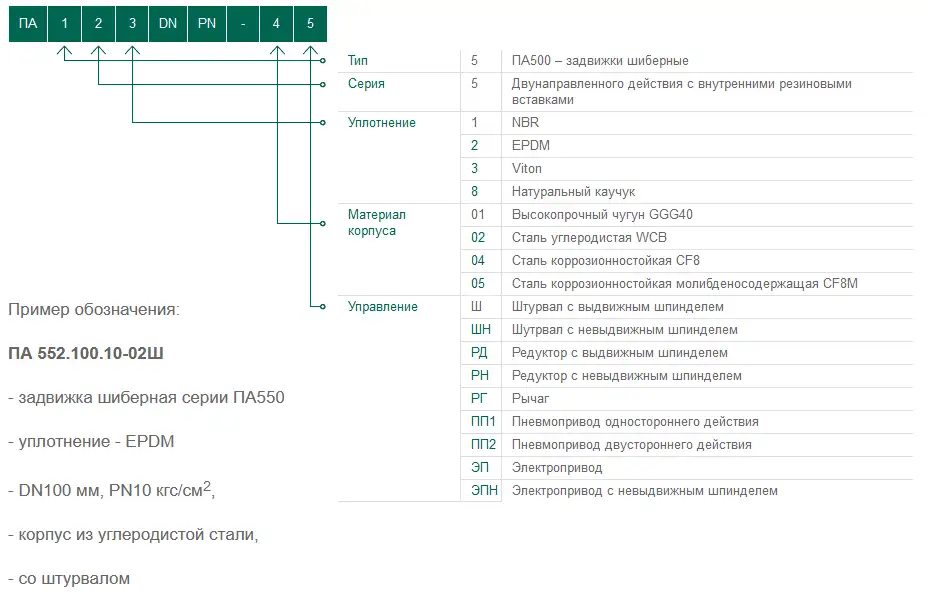

Расшифровка обозначений ПА 550

Основные габаритные и присоединительные размеры

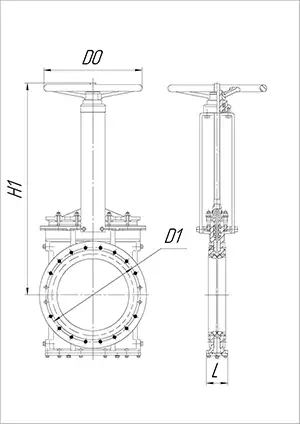

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 550 DN50-500 мм со штурвалом

DN	Рр*, кгс/см2	Размеры, мм				Сила, Н	Мкр, Н*м	Масса, кг
DN	Рр*, кгс/см2	L	D1	D0	H1	Сила, Н	Мкр, Н*м	Масса, кг
50	10	57	125	180	360	910	10	9
65	10	57	145	200	380	1520	15	10
80	10	62	160	220	410	2320	20	12
100	10	62	180	240	445	3650	25	15
125	10	69	210	260	490	5630	30	18
150	10	69	240	280	560	8200	40	22
200	10	81	295	300	630	14500	50	37
250	10	81	350	320	760	22600	70	51
300	8	96	400	350	885	32600	110	68
350	8	96	460	400	950	44500	170	115
400	8	109	515	450	1040	58100	250	148
450	6	109	565	500	1180	73400	310	203
500	6	127	620	500	1330	91000	530	236

*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 550 DN 50-1200** мм с редуктором

DN	Рр*, кгс/см2	Размеры, мм				Сила, Н	Мкр, Н*м	Масса с редуктором, кг
DN	Рр*, кгс/см2	L	D1	D0	H1	Сила, Н	Мкр, Н*м	Масса с редуктором, кг
50	10	57	125	250	420	910	10	19
65	10	57	145	250	456	1520	15	20
80	10	62	160	250	498	2320	20	22
100	10	62	180	250	550	3650	25	25
125	10	69	210	250	605	5630	30	28
150	10	69	240	250	690	8200	40	34
200	10	81	295	250	745	14500	50	49
250	10	81	350	250	840	22600	70	63
300	8	96	400	250	950	32600	110	81
350	8	96	460	250	1035	44500	170	130
400	8	109	515	250	1152	58100	250	168
450	6	109	565	300	1290	73400	310	223
500	6	127	620	300	1480	91000	530	261
600	6	127	725	300	1640	131200	600	352
700	4	148	840	300	1810	108500	690	461
800	4	148	950	460	1780	142300	750	587
900	4	148	1050	460	1990	179500	800	741
1000	4	165	1160	460	2150	222400	1200	1086
1200	4	172	1380	460	2630	323200	1500	1462

*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

** Затворы большего диаметра поставляются на заказ.

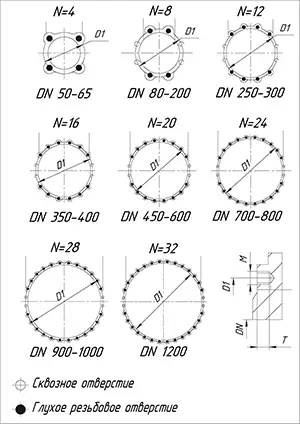

Присоединительные размеры для подбора ответных фланцев и крепежа

PN 10 по ГОСТ 33259-2015

DN	D1	Размеры , мм
DN	D1	N x M	T			d
50	125	4 х М16	13	4	0	18
65	145	4 х М16	13	4	0	18
80	160	8 х М16	13	4	4	18
100	180	8 х М16	13	4	4	18
125	210	8 х М16	16	4	4	18
150	240	8 х М20	16	4	4	23
200	295	8 х М20	20	4	4	23
250	350	12 х М20	20	8	4	23
300	400	12 х М20	20	8	4	23
350	460	16 х М20	20	12	4	23
400	515	16 х М24	24	12	4	27
450	565	20 х М24	24	16	4	27
500	620	20 х М24	24	16	4	27
600	725	20 х М27	27	16	4	30
700	840	24 х М27	27	20	4	30
800	950	24 х М30	30	20	4	33
900	1050	28 х М30	30	24	4	33
1000	1160	28 х М33	33	24	4	36
1200	1380	32 х М36	40	28	4	39
