Шиберные задвижки ПА 540

Оглавление

• Описание
• Варианты управления
• Конструкция
• Расшифровка обозначений ПА 540
• Основные габаритные и присоединительные размеры

Описание

Данная серия представлена задвижками одностороннего действия с эластомерным уплотнением или уплотнением металл по металлу. Цельнолитой корпус из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями, высококачественный нож со специально спрофилированной кромкой обеспечивают высокое качество и продолжительный срок службы данных задвижек.

Серия ПА 540 предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных веществ (для данных сред рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в направлении, обратном направлению потока).

Задвижки серии ПА 540 широко применяются в следующих отраслях:

• целлюлозно-бумажная промышленность;
• горнодобывающая промышленность;
• химическая промышленность;
• жилищно-коммунальное хозяйство;
• очистные сооружения, канализационные сети;
• пищевая промышленность;
• транспортировка сыпучих продуктов.

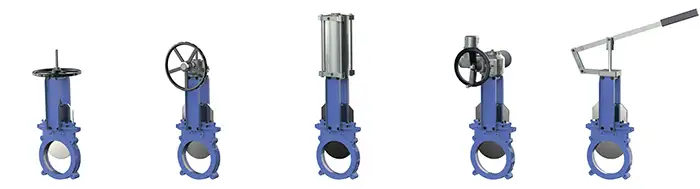

Варианты управления

ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.

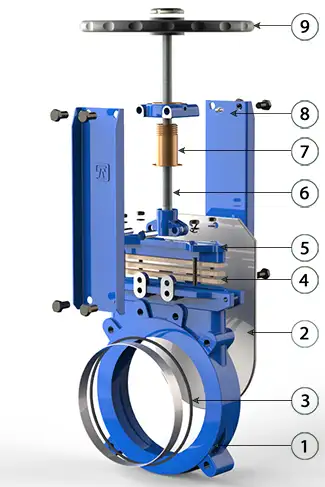

Конструкция

Описание основных конструктивных элементов

Уплотнение

Задвижки серии ПА 540 производятся либо с мягким эластомерным уплотнением , обеспечивающим полную герметичность при перекрытии потока рабочей среды, либо с уплотнением металл по металлу, которое допускает протечки до 1,5% от потока на воде, но позволяет эксплуатировать задвижку в более тяжелых условиях. Выбор конкретного типа и материала уплотнения обуславливается рабочими параметрами и характеристиками транспортируемой среды. В качестве уплотнений в задвижках серии ПА 540 применяются следующие материалы:

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Корпус

Корпус задвижек серии ПА 540 цельнолитой из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями. Задвижки больших диаметров имеют специальные ребра жесткости, обеспечивающие высокую надежность изделия.

Корпус задвижек может быть изготовлен из следующих материалов:

• высокопрочный чугун GGG40
• сталь углеродистая WCB
• сталь коррозионностойкая CF8
• сталь коррозионностойкая молибденосодержащая CF8M
• специальные стали и сплавы (по заказу покупателя)

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.

Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, кромка имеет закругленную форму.

Набивка сальника

Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

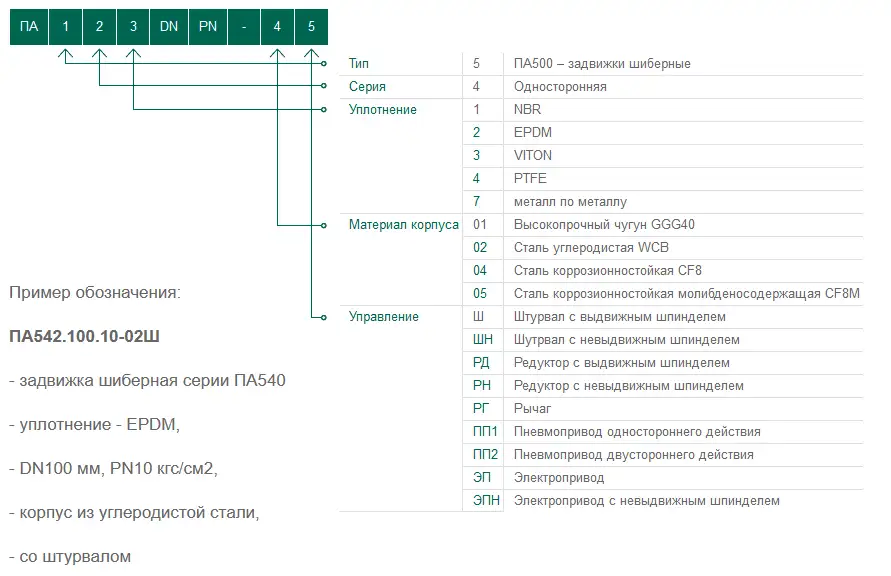

Расшифровка обозначений ПА 540

Основные габаритные и присоединительные размеры

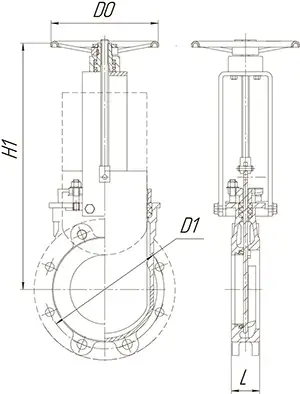

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 540 DN50-500 мм со штурвалом

*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

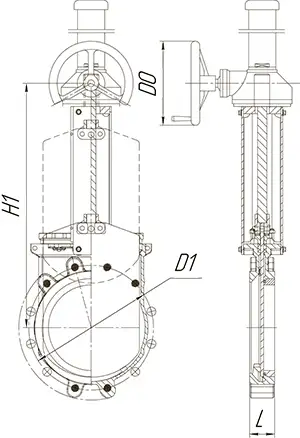

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 540 DN 50-1200** мм с редуктором

*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

** Затворы большего диаметра поставляются на заказ.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

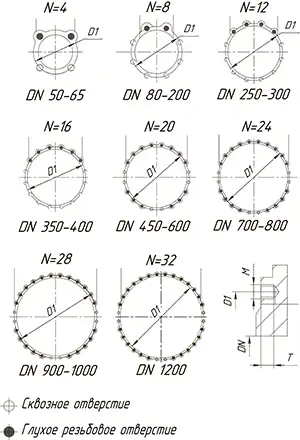

Присоединительные размеры для подбора ответных фланцев и крепежа

PN 10 по ГОСТ 33259-2015
