Шиберные задвижки ПА 510

Оглавление

• Описание
• Варианты управления
• Конструкция
• Расшифровка обозначений ПА 510
• Основные габаритные и присоединительные размеры

Описание

Шиберная задвижка двустороннего действия со сквозным ножом серии ПА 510 предназначена для сред с высокой концентрацией твердых частиц. Корпус из чугуна или различных марок сталей состоит из двух половин, обработанных с высокой точностью.

Основные сферы применения задвижек серии ПА 510:

• транспортировка жидкостей с содержанием твердых частиц во взвешенном состоянии до 20%
• транспортировка целлюлозы и древесной массы, спиртных напитков, порошков, золы и высококонцентрированного шлама

Может также применяться для подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности.

Специальная конструкция ножа исключает возможность возникновения отложений на поверхности уплотнения.

Задвижки серии ПА 510 широко применяются в следующих отраслях:

• целлюлозно-бумажная промышленность;
• пищевая промышленность;
• горнодобывающая промышленность;
• энергетика;
• производство и транспортировка сыпучих материалов;
• перекачка сточных вод.

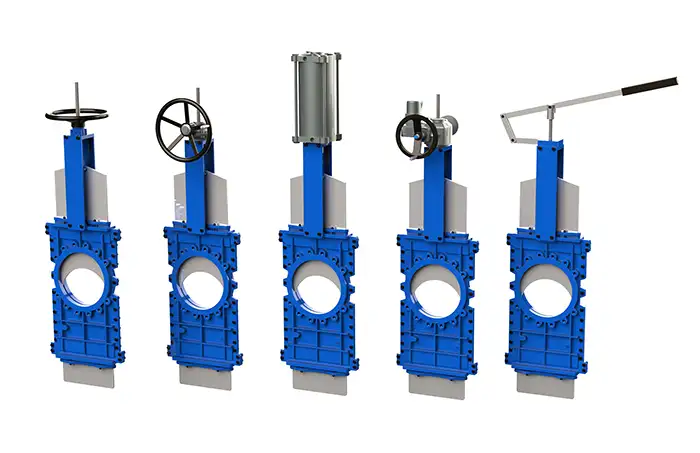

Варианты управления

ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.

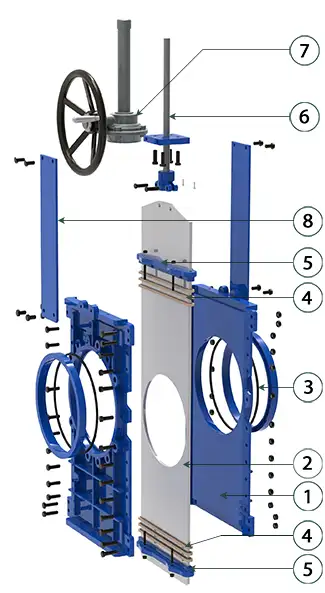

Конструкция

Описание основных конструктивных элементов

Уплотнение

Задвижки серии ПА 510 могут изготавливаться со следующими тапами уплотнений:

• металл/металл для высокотемпературных, вязких, сыпучих сред (допускается протечка на воде до 1,5% от потока)
• упругое уплотнение из таких материалов как EPDM, NBR, Viton, PTFE, натуральная резина, обеспечивающих герметичное перекрытие потока рабочей среды.

EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.

NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С

VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.

Корпус

Задвижки серии ПА510 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений.

Корпус задвижек изготовлен методом литья, состоит из двух половин, скрепленных между собой болтами. и может быть выполнен из следующих материалов:

• высокопрочный чугун GGG40
• сталь углеродистая WCB
• сталь коррозионностойкая CF8
• сталь коррозионностойкая молибденосодержащая CF8M
• специальные стали и сплавы (по заказу покупателя)

Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.

Имеется возможность нанесения другого защитного покрытия.

Нож

По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, конструкция задвижки исключает возникновение отложений на поверхности ножа и уплотнении. По заказу покупателя нож может быть изготовлен из различных марок нержавеющей стали и специальных сплавов.

Набивка сальника

Многослойная набивка, изготовленная из высококачественного синтетического волокна с PTFE обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Сальниковые узлы задвижки расположены в легкодоступном месте и позволяют осуществлять подтяжку, а также замену набивки без снятия задвижки с трубопровода.

Шпиндель

Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.

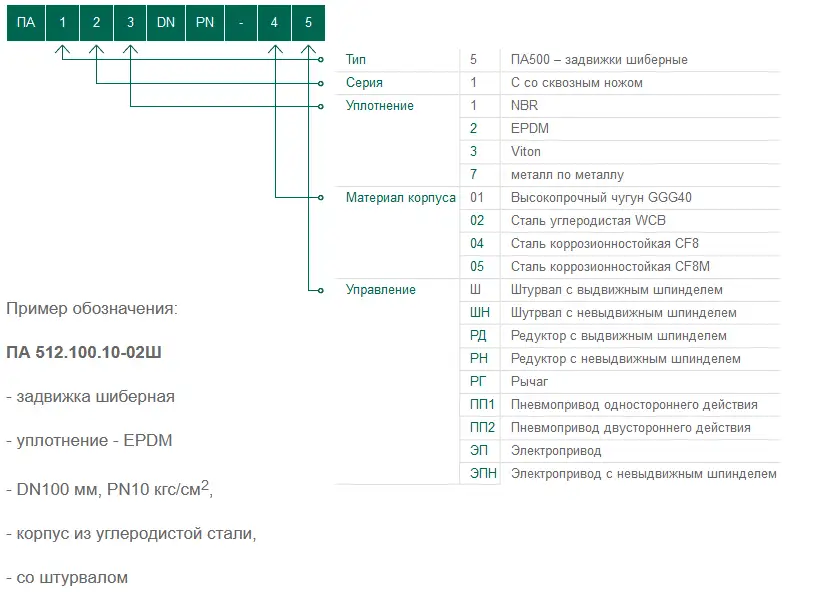

Расшифровка обозначений ПА 510

Основные габаритные и присоединительные размеры

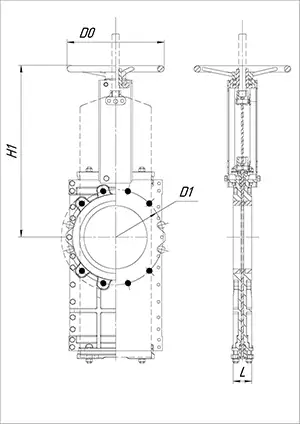

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 510 DN50-500 мм со штурвалом

*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

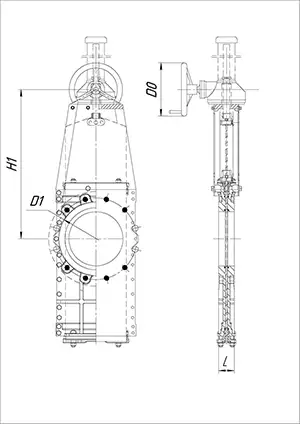

Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 510 DN 50-1200** мм с редуктором

*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

** Затворы большего диаметра поставляются на заказ.

ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.

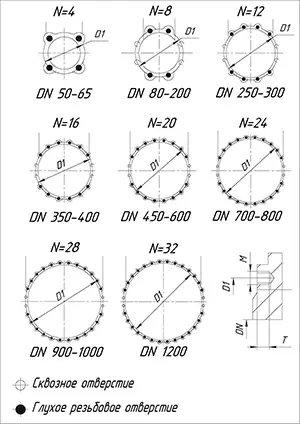

Присоединительные размеры для подбора ответных фланцев и крепежа

PN 10 по ГОСТ 33259-2015
