Описание
Футерованные дисковые затворы (серия ПА200) предназначены для отраслей промышленности с повышенной стойкостью к агрессивным средам, где температура рабочей среды не превышает +200 °С. Затворы также можно применять на неагрессивные среды.
Полное покрытие фторопластом проточной части корпуса и диска затвора полностью исключает контакт рабочей среды с материалами основных деталей.
Тип присоединения – фланцевое и межфланцевое. Футерованные затворы нашего производства могут применяться в качестве запорной и регулирующей арматуры.
По требованию заказчика затворы ПА200 могут быть укомплектованы электроприводами, пневматическими приводами различных производителей, как в общепромышленном, так и во взрывозащищенном исполнении. А также комплектом ответных фланцев и крепежом.
| Изготовление и поставка: | По ТУ 3700-001-55604618-2013 |
| Тип конструкции: | Затворы дисковые с футерованным диском и проточной частью |
| Диаметр номинальный | DN 40 – DN 1200 мм |
| Давление номинальное | PN 10, 16 кгс/см2 |
| Температура рабочей среды: | До +200 ° С |
| Управление: |
- рукоятка DN 40-200 мм - редуктор DN 40-1200 мм - электро- или пневмопривод- DN 40-1200 мм |
| Класс герметичности: | «А» по ГОСТ 9544-2015 |
| Основные рабочие среды: | Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора |
| Присоединение: |
- межфланцевое с гладкими проушинами; - межфланцевое с резьбовыми проушинами; - фланцевое. Присоединительные фланцы трубопровода по ГОСТ 33259-2015 |
| Установочное положение: | Любое, кроме положения «электроприводом вниз» для затворов с электроприводом |
| Направление подачи рабочей среды: | Любое |
| Климатическое исполнение: | У, ТМ, ТВ по ГОСТ 15150-69 |
| Размеры верхнего фланца под привод: | В соответствии со стандартом ISO 5211 |

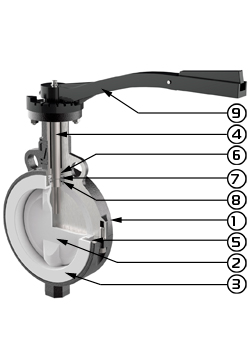

Конструкция
| Позиция | Наименование |
| 1 | Корпус |
| 2 | Диск |
| 3 | Уплотнение |
| 4 | Шток |
| 5 | Эластичная вставка |
| 6 | Тарельчатая пружина |
| 7 | Прижимная втулка |
| 8 | Резиновое кольцо |
| 9 | Рукоятка |
Футеровка
| Материалы футеровки | Описание |
| PTFE | Универсальная термическая и химическая стойкость |
Корпус
| Материалы корпусов | Описание |
| GGG40 | высокопрочный чугун с шаровидным графитом |
| WCB | углеродистая сталь для неагрессивных сред; |
| CF8 | коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах. |
| CF8M | коррозионностойкая молибденосодержащая сталь, применение в условиях особо агрессивной среды и при низких температурах. |

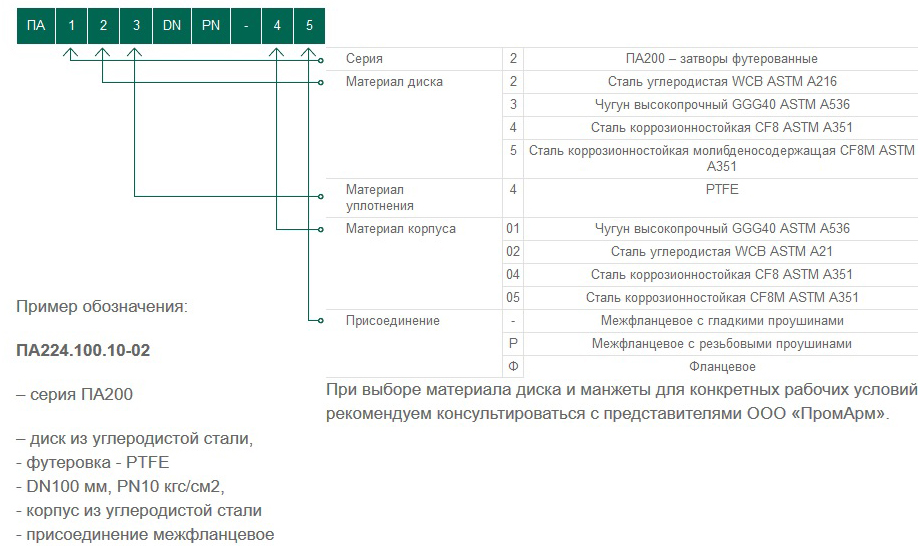

Расшифровка обозначений ПА 200
Основные габаритные и присоединительные размеры

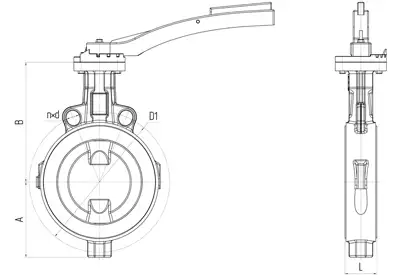

Присоединение межфланцевое с гладкими проушинами

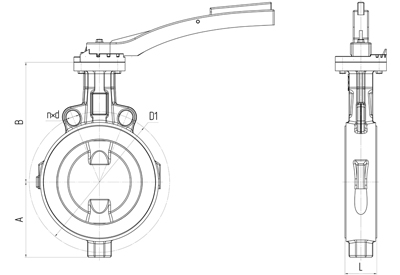

С рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 50 | 100 | 33 | 110 | 110 | Четыре универсальных отверстия для PN10,16 | 3 | |
| 50 | 65 | 135 | 43 | 125 | 125 | 3.5 | ||
| 65 | 74 | 150 | 46 | 145 | 145 | 3.8 | ||
| 80 | 84 | 156 | 46 | 160 | 160 | 5 | ||
| 100 | 100 | 180 | 52 | 180 | 180 | 7 | ||
| 125 | 110 | 195 | 56 | 210 | 210 | 9 | ||
| 150 | 132 | 210 | 56 | 240 | 240 | 11 | ||

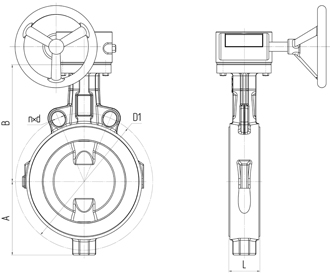

С редуктором
| DN | Размеры, мм | Масса с редуктором, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 50 | 100 | 33 | 110 | 110 | Два универсальных отверстия для PN10,16 | 4,2 | |
| 50 | 65 | 135 | 43 | 125 | 125 | 4,7 | ||
| 65 | 74 | 150 | 46 | 145 | 145 | 5 | ||
| 80 | 84 | 156 | 46 | 160 | 160 | 6,2 | ||
| 100 | 100 | 180 | 52 | 180 | 180 | 8,2 | ||
| 125 | 110 | 195 | 56 | 210 | 210 | 11 | ||
| 150 | 132 | 210 | 56 | 240 | 240 | 13 | ||
| 200 | 164 | 237 | 60 | 295 | 295 | 19 | ||
| 250 | 185 | 274 | 68 | 350 | 355 | 29 | ||
| 300 | 222 | 300 | 78 | 400 | 410 | 45 | ||
| 350 | 261 | 325 | 78 | 460 | 470 | Четыре универсальных отверстия для PN10,16 | 55 | |
| 400 | 285 | 342 | 102 | 515 | 525 | 88 | ||
| 450 | 305 | 403 | 114 | 565 | 585 | 20x27 | 20x30 | 115 |
| 500 | 338 | 446 | 127 | 620 | 650 | 20x27 | 20x33 | 150 |
| 600 | 398 | 509 | 154 | 725 | 770 | 20x30 | 20x36 | 230 |
| 600 | 520 | 553 | 165 | 840 | 840 | 24x30 | 24x36 | 293 |
| 600 | 600 | 830 | 190 | 950 | 950 | 24x33 | 24x39 | 490 |
| 600 | 750 | 980 | 216 | 1160 | 1170 | 28x33 | 28x39 | 871 |
| 600 | 870 | 1150 | 254 | 1380 |
|
32x39 |
|
1160 |
Присоединение межфланцевое с резьбовыми проушинами

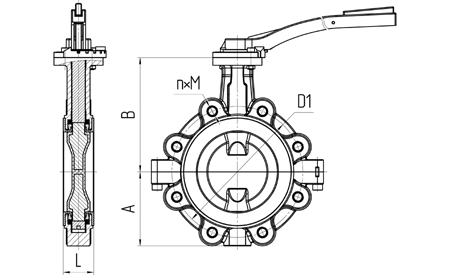

С рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| A | B | L | D1 | n*M | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 50 | 100 | 33 | 110 | 110 | 4×М16 | 4×М16 | 4 |
| 50 | 63 | 110 | 43 | 125 | 125 | 4×М16 | 4×М16 | 4,5 |
| 65 | 72 | 125 | 46 | 145 | 145 | 4×М16 | 4×М16 | 4,8 |
| 80 | 80 | 136 | 46 | 160 | 160 | 4×М16 | 4×М16 | 6 |
| 100 | 111 | 151 | 52 | 180 | 180 | 8×М16 | 8×М16 | 10 |
| 125 | 124 | 170 | 56 | 210 | 210 | 8×М16 | 8×М16 | 12 |
| 150 | 138 | 190 | 56 | 240 | 240 | 8×М20 | 8×М20 | 15 |

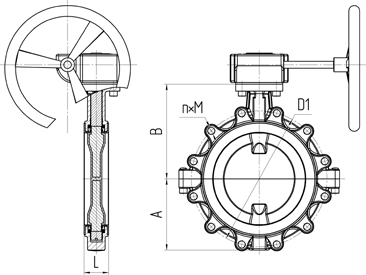

С редуктором
| DN | Размеры, мм | Масса с редуктором, кг | ||||||
| A | B | L | D1 | n*M | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 50 | 100 | 33 | 110 | 110 | 4хМ16 | 4хМ16 | 5,2 |
| 50 | 63 | 110 | 43 | 125 | 125 | 4хМ16 | 4хМ16 | 5,7 |
| 65 | 72 | 125 | 46 | 145 | 145 | 4хМ16 | 4хМ16 | 6 |
| 80 | 80 | 136 | 46 | 160 | 160 | 4хМ16 | 4хМ16 | 7,2 |
| 100 | 111 | 151 | 52 | 180 | 180 | 8хМ16 | 8хМ16 | 11,2 |
| 125 | 124 | 170 | 56 | 210 | 210 | 8хМ16 | 8хМ16 | 14 |
| 150 | 138 | 190 | 56 | 240 | 240 | 8хМ20 | 8хМ20 | 17 |
| 200 | 171 | 222 | 60 | 295 | 295 | 8хМ20 | 12хМ20 | 27 |
| 250 | 209 | 270 | 68 | 350 | 355 | 12хМ20 | 12хМ24 | 38 |
| 300 | 230 | 290 | 78 | 400 | 410 | 12хМ20 | 12хМ24 | 60 |
| 350 | 261 | 325 | 78 | 460 | 470 | 16хМ20 | 16хМ24 | 78 |
| 400 | 285 | 342 | 102 | 515 | 525 | 16хМ24 | 16хМ27 | 115 |
| 450 | 305 | 375 | 114 | 565 | 585 | 20хМ24 | 20хМ27 | 159 |
| 500 | 338 | 415 | 127 | 620 | 650 | 20хМ24 | 20хМ30 | 204 |
| 600 | 397 | 479 | 154 | 725 | 770 | 20хМ27 | 20хМ33 | 309 |

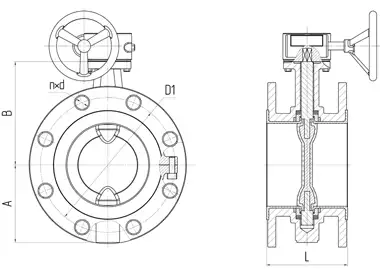

Присоединение фланцевое

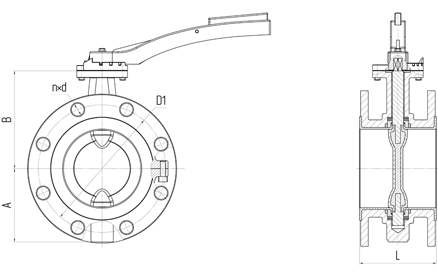

С рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 50 | 100 | 106 | 110 | 110 | 4×18 | 4×18 | 10 |
| 50 | 63 | 110 | 108 | 125 | 125 | 4×18 | 4×18 | 12 |
| 65 | 72 | 125 | 112 | 145 | 145 | 4×18 | 4×18 | 13 |
| 80 | 80 | 136 | 114 | 160 | 160 | 4×18 | 4×18 | 14 |
| 100 | 111 | 151 | 127 | 180 | 180 | 8×18 | 8×18 | 17 |
| 125 | 124 | 170 | 140 | 210 | 210 | 8×18 | 8×18 | 19 |
| 150 | 138 | 190 | 140 | 240 | 240 | 8×22 | 8×22 | 24 |

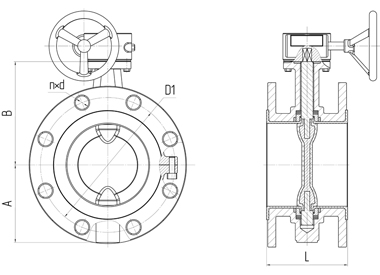

С редуктором
| DN | Размеры, мм | Масса с редуктором, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 50 | 100 | 106 | 110 | 110 | 4х18 | 4х18 | 12 |
| 50 | 63 | 110 | 108 | 125 | 125 | 4х18 | 4х18 | 14 |
| 65 | 72 | 125 | 112 | 145 | 145 | 4х18 | 4х18 | 15 |
| 80 | 80 | 136 | 114 | 160 | 160 | 4х18 | 4х18 | 16 |
| 100 | 111 | 151 | 127 | 180 | 180 | 8х18 | 8х18 | 19 |
| 125 | 124 | 170 | 140 | 210 | 210 | 8х18 | 8х18 | 22 |
| 150 | 138 | 190 | 140 | 240 | 240 | 8х22 | 8х22 | 27 |
| 200 | 171 | 222 | 152 | 295 | 295 | 8х22 | 12х22 | 35 |
| 250 | 209 | 270 | 165 | 350 | 355 | 12х22 | 12х26 | 56 |
| 300 | 230 | 290 | 178 | 400 | 410 | 12х22 | 12х26 | 91 |
| 350 | 261 | 325 | 190 | 460 | 470 | 16х22 | 16х26 | 137 |
| 400 | 285 | 342 | 216 | 515 | 525 | 16х26 | 16х30 | 189 |
| 450 | 315 | 406 | 222 | 565 | 585 | 20х26 | 20х30 | 210 |
| 500 | 352 | 448 | 229 | 620 | 650 | 20х26 | 20х33 | 292 |
| 600 | 441 | 518 | 267 | 725 | 770 | 20х30 | 20х39 | 363 |

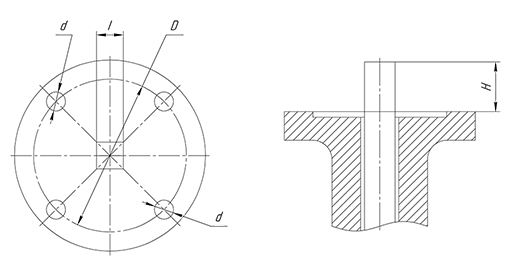

Размеры верхнего фланца и крутящие моменты для подбора приводов
| DN | Фланец по ISO | Размеры, мм | Мкр, Н*м | ||||
| D | d | I | H | PN10 | PN16 | ||
| 40 | F05 | 50 | 7 | 11 | 13 | 30 | 45 |
| 50 | F05 | 50 | 7 | 11 | 13 | 35 | 50 |
| 65 | F05 | 50 | 7 | 11 | 13 | 40 | 55 |
| 80 | F05 | 50 | 7 | 11 | 13 | 54 | 75 |
| 100 | F07 | 70 | 10 | 14 | 16 | 80 | 115 |
| 125 | F07 | 70 | 10 | 17 | 16 | 105 | 150 |
| 150 | F07 | 70 | 10 | 17 | 16 | 150 | 210 |
| 200 | F10 | 102 | 12 | 22 | 24 | 265 | 370 |
| 250 | F10 | 102 | 12 | 22 | 24 | 430 | 600 |
| 300 | F12 | 125 | 14 | 27 | 29 | 660 | 930 |
| 350 | F12 | 125 | 14 | 27 | 29 | 905 |
|
| 400 | F14 | 140 | 18 | 27 | 38 | 1240 |
|
| 450 | F14 | 140 | 18 | 36 | 38 | 1720 |
|
| 500 | F16 | 165 | 22 | 36 | 38 | 2150 |
|
| 600 | F16 | 165 | 22 | 46 | 48 | 3400 |
|
| 700 | F25 | 254 | 18 | 55 | 48 | 5010 |
|
Размеры и крутящий момент указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться с представителями ООО «ПромАрм».
Технические данные
Пропускная способность затворов – Kv, м3/час
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Kv | 60 | 121 | 272 | 476 | 857 | 1382 | 2282 | 4037 | 4821 | 7054 | 10050 | 13464 | 17218 | 21745 | 29802 |
Показатели надежности затворов по узлу уплотнения
| DN | 40-100 | 125,150 | 200-300 | 350,400 | 450-600 |
| Средний ресурс, циклов, не менее | 5000 | 4000 | 3600 | 3000 | 2000 |
| Гарантийная наработка, циклов, не менее | 1800 | 1500 | 1400 | 1200 | 800 |
Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях затворов водой по ГОСТ 2874-82
При эксплуатации затворов на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.
Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.
