Описание дисковых поворотных затворов
Дисковый затвор - тип трубопроводной арматуры, в котором запирающим/регулирующим элементом является диск, поворачивающийся вокруг оси, перпендикулярной (концентриковые затворы) или расположенной под углом (двухэксцентриковые и трехэксцентриковые затворы) к направлению потока рабочей среды.
Принцип действия дисковых поворотных затворов
Данный тип трубопроводной арматуры состоит из трех основных элементов: корпус, диск, уплотнение/манжета. Принцип действия поворотных затворов может быть легко описан следующим образом: диск располагается в корпусе изделия перпендикулярно трубопроводу с рабочей средой, а перекрытие потока осуществляется при повороте этого диска на 90° вокруг собственной оси.
Преимущества дисковых затворов
В сравнении с другими видами трубопроводной арматуры затворы имеют следующие преимущества:
- малый вес и габаритные размеры;
- небольшое время закрытия;
- высокая герметичность;
- нет застойных зон;
- простота конструкции и высокая ремонтопригодность;
- относительно невысокая стоимость.
Недостатки дисковых затворов
Наряду с явными преимуществами дисковых затворов нельзя не выделить ряд недостатков, присущих этому типу арматуры:
- высокое гидравлическое сопротивление, т.к. диск находится в проходе корпуса всё время, даже в полностью открытом положении;
- сложность очистки трубопровода механическими устройствами;
- высокий крутящий момент, особенно на больших диаметрах
Типы присоединений дисковых затворов
Затворы дисковые чаще всего производятся в межфланцевом или фланцевом исполнении, реже бывает присоединение под приварку.
Управление дисковыми затворами
Для управления затворами используются:
- рукоятка;
- редуктор;
- электропривод;
- пневмопривод.
Материалы в дисковых затворах
Т.к. в затворе с рабочей средой контактирует только диск и уплотнение, а не корпус изделия, то его рабочие характеристики определяются соответственно только материалами диска и уплотнения.
В зависимости от применяемого материала манжеты выделяют 2 группы дисковых затворов:
- затворы с мягким уплотнением (наиболее распространненый тип);
- затворы с уплотнением металл по металлу.
Уплотнение чаще всего изготавливается из таких материалов, как EPDM, NBR, Viton, PTFE. Материал диска – чугун разных марок, сталь, нержавейка, бронза и т.д. Материал корпуса – чугун, углеродистая, легированная и нержавеющая стали. Общий перечень применяемых материалов очень большой, можно изготовить затвор практически для любой химически сложной среды. Благодаря этому дисковые затворы нашли широкое применение в самых различных отраслях.
Затворы производства ПромАрм с мягким уплотнением представлены сериями ПА200, ПА300, ПА400, ПА600.

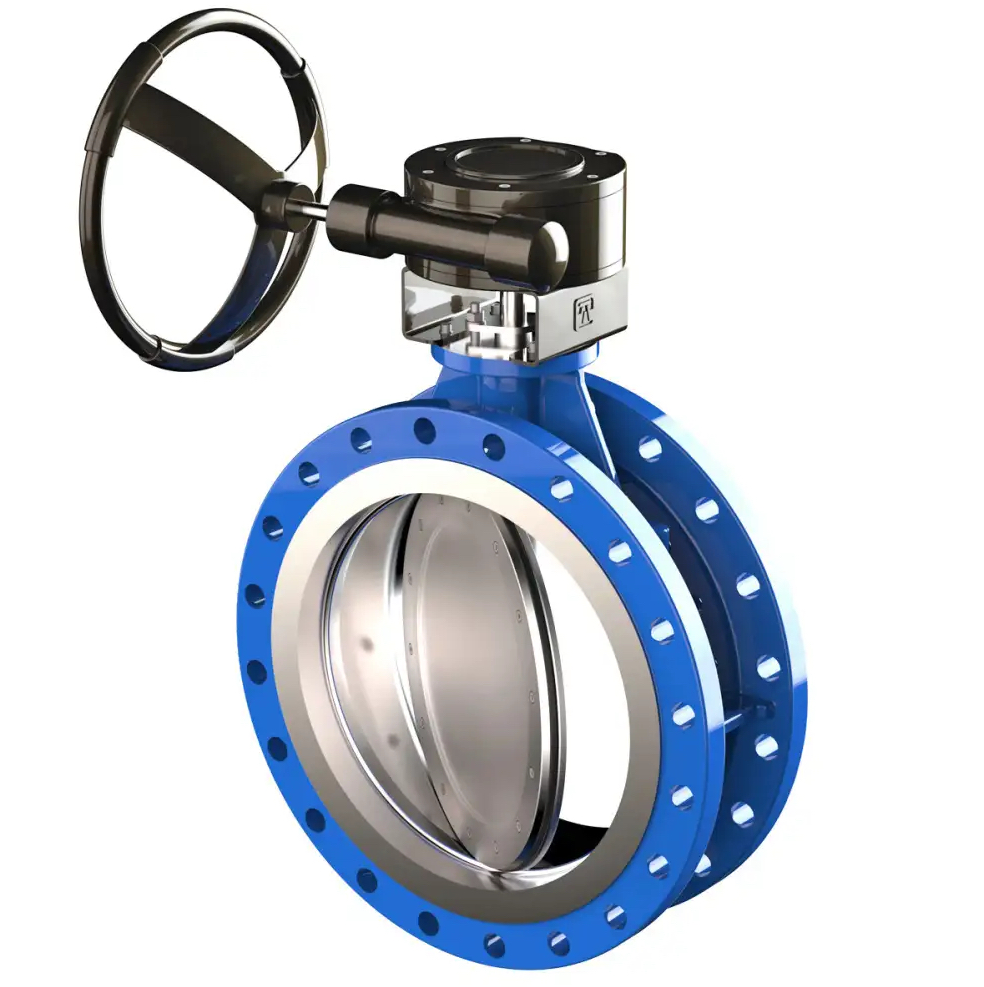

Главный недостаток затворов с мягким уплотнением – невысокая максимально допустимая температура рабочей среды и небольшое рабочее давление. Для более сложных условий эксплуатации применяются затворы с уплотнением металл по металлу (серии ПА400, ПА700, ПА900).
Производитель дисковых затворов
С 2001 года компания активно занимается поставками промышленной трубопроводной арматуры. Ориентирование на показатели спроса, современные изменения на рынке и общий интерес клиентов позволили принять решение о том, что настала необходимость в создании собственного производства дисковых поворотных затворов.
Наши сотрудники имеют опыт работы и знания, которые позволили разработать соответствующие технические условия. Производство дисковых поворотных затворов осуществляется строго по ТУ 3700-001-55604618-2013. Арматура используется в различных областях деятельности человека и промышленных направлениях и отраслях:
- Химическая
- Нефтегазовая
- Энергетическая
- Коммунальное хозяйство
- Машиностроение
- Металлургия
Используются изделия также в судостроении. Основное направление, для которого применяются дисковые затворы – запорная и регулирующая арматура. Они способны работать в самых разных по агрессивности средах: абразивы, вода, газ, пар, нефть и нефтепродукты, разнообразная химия.
По желанию клиента дисковые затворы производства ПА могут быть укомплектованы любым типом привода: рукоятка, редуктор, электропривод, пневмопривод. Также устанавливается и другое оборудование, которое будет указано в заявке клиента (например, колонки управления затворами).
Осуществляется последующее сервисное и гарантийное обслуживание.
