Электроприводы ПА 03
Скачиваемые материалы
pdf, 9.0 Мб.
Развернуть

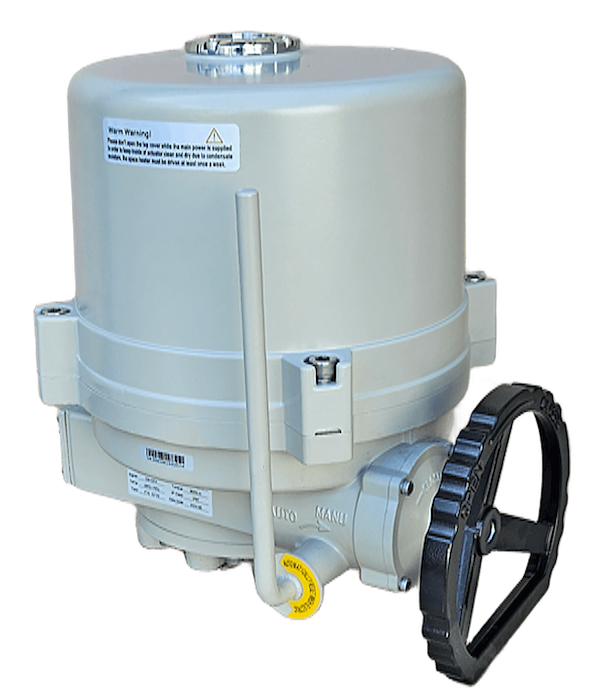

Электроприводы серии ПА 03 – это четвертьоборотные приводы нового поколения, которые могут быть использованы для управления дисковыми затворами ПА, шаровыми и пробковыми кранами.
Электроприводы могут управляться локально или дистанционно. Устройство снабжено маховиком для ручного управления арматурой напрямую при отсутствии электропитания.
Так же установлены механические ограничители, моментные и конечные выключатели.
Особенности применения электроприводов серии ПА 03
- электроприводы серии ПА 03 предназначены для управления дисковыми затворами, шаровыми и пробковыми кранами.
Основные характеристики
| Общие параметры | Крутящий момент, Нм | 60 -6000 | |
| Температура эксплуатации, °С | -30~+70 | ||
| Уровень шума, дБ | Не более 70 дБ на расстоянии 1 метр | ||
| Кабельные вводы | 2xNPT3/4 | ||
| Пылевлагозащита | IP67, IP68 опционально | ||
| Присоединение к арматуре | ISO5211 | ||
| Техническая спецификация | Защита двигателя | Класс F, термореле | |
| Режим работы |
Открыто - Закрыто, S2-15 мин, не более 600 пусков в час |
||
| Напряжение питания |
~380В (+-10%) / 50 Гц, 3 Фазы ~220В, 1 Фаза, 24В DC |
||
| Управление, индикация | Управляющие сигналы | Откр/Закр, напряжение питания 24В DC, 250B АC | |
| Сигналы состояния | Полностью открыто / полностью закрыто (сухой контакт) | ||
| Моментные выключатели на открытие / закрытие (сухой контакт) (кроме ПА03 60 и 100 Нм) | |||
| Потенциометр - опционально | |||
