Фильтры сетчатые
Фильтры сетчатые (ФС) – предназначены для фильтрации и очистки рабочей среды от механических примесей. ФС могут применяться для различных рабочих сред, как жидких, так и газообразных: вода, нефть, природный газ и т.д.
Многие сложные устройства в трубопроводных системах, такие как регулирующие клапаны, счетчики, очень чувствительны к чистоте рабочей среды и не допускают попадания посторонних механических частиц. Для защиты таких устройств на трубопровод устанавливается сетчатый фильтр, улавливающий все частицы, крупнее ячейки фильтрующего элемента.
Сортировка:
Как видно из названия, фильтрующим элементом в сетчатом фильтре является сетка, от размера ячеек которой и зависит степень очистки. Размер ячейки может быть от 0,2 до 1,6 мм. В зависимости от состава рабочей среды сетка может быть изготовлена из различных материалов: сталь 20, 09Г2С, 12Х18Н10Т. Во время эксплуатации при заметном снижении расхода необходимо чистить фильтроэлемент от накопившихся на сетке примесей, для этого корпус сетчатого фильтра делается разборным. Как правило, фильтрующий элемент являются сменным и при износе сетки его можно заказать отдельно.
Также существуют фильтры с магнитной вставкой на сетке (блоком магнитов) для улавливания ферромагнитных частиц. Такие фильтры называются – фильтры магнитно-механические.
Корпус фильтра может быть изготовлен из различных материалов: чугун, латунь, углеродистая сталь, нержавеющая сталь. От этого будет зависеть цена ФС.
Возможны различные типы присоединения: муфтовое, фланцевое, под приварку. Как правило, фильтры небольших диаметров, для коммунальных водопроводов делаются с муфтовым присоединением, из латуни. Фильтры, применяемые в промышленных установках – стальные, с фланцевым присоединением.

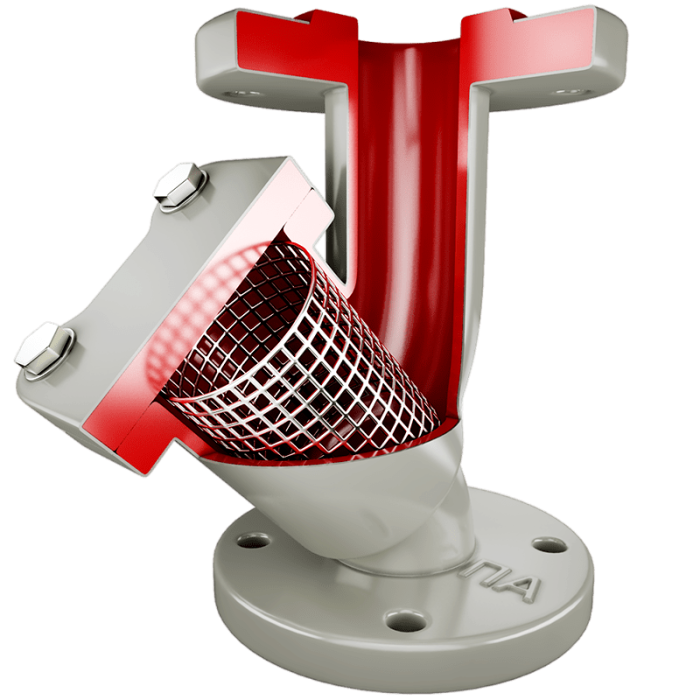

По конструкции корпуса фильтры ФС бывают Y-образные, конусные, тройниковые и т.д. Различных конфигураций может быть очень много, от формы корпуса фильтра во многом зависит его гидравлическое сопротивление.
Фильтры сетчатые могут быть установлены на горизонтальный либо вертикальный трубопровод. Направление потока обязательно должно совпадать с указанным стрелкой на корпусе. При вертикальной установке направление потока должно быть сверху вниз.
