DN:
150
PN:
10
Материал корпуса:
Чугун GGG40
Присоединение:
Межфланцевое с гладкими проушинами
Материал уплотнения:
EPDM
Tmax:
+130
Рабочая среда:
вода (питьевая, техническая), воздух, среды, нейтральные к материалам деталей
Тип конструкции:
с двухсторонней герметичностью (Серия ПА 520)

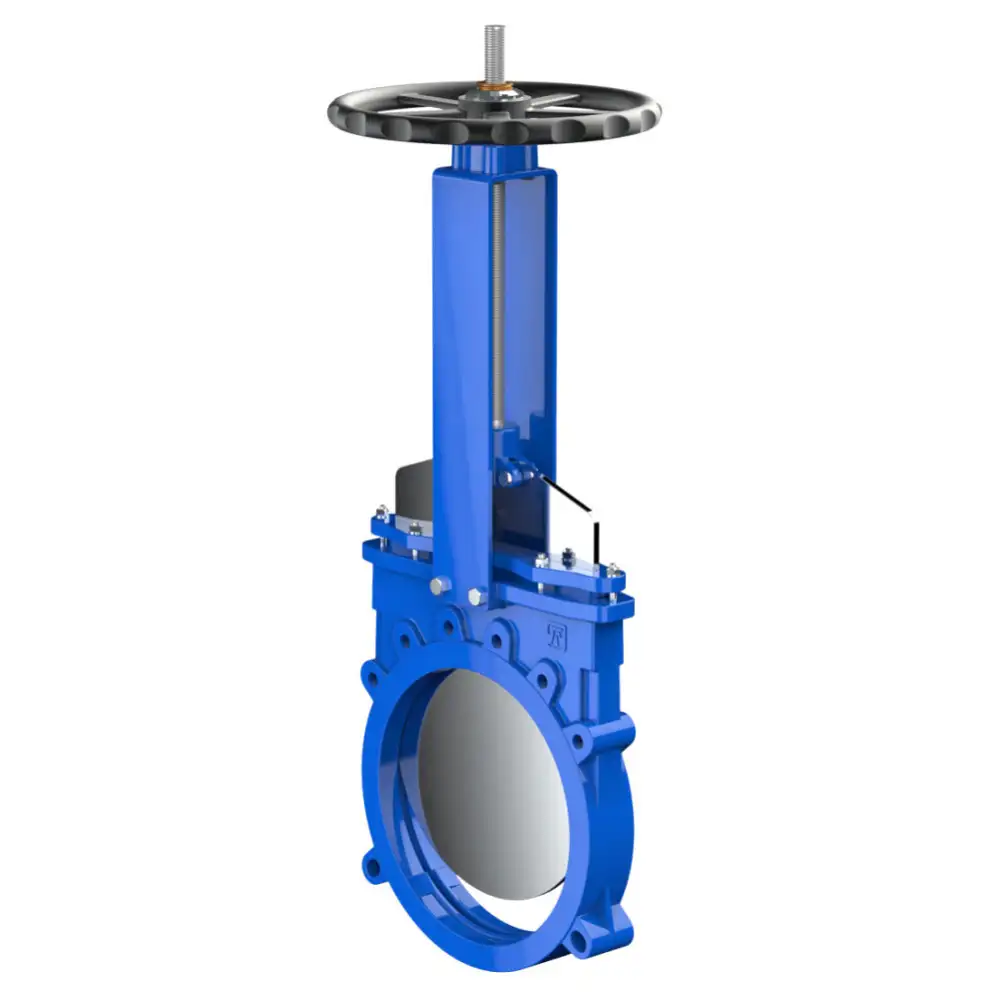

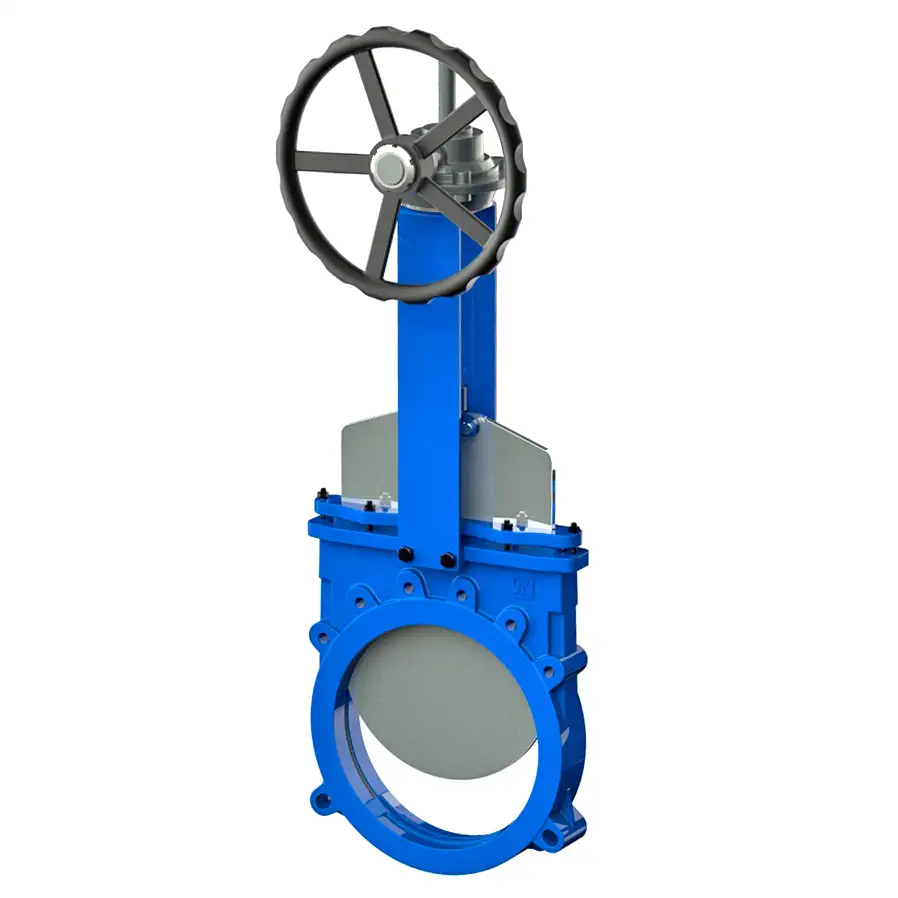

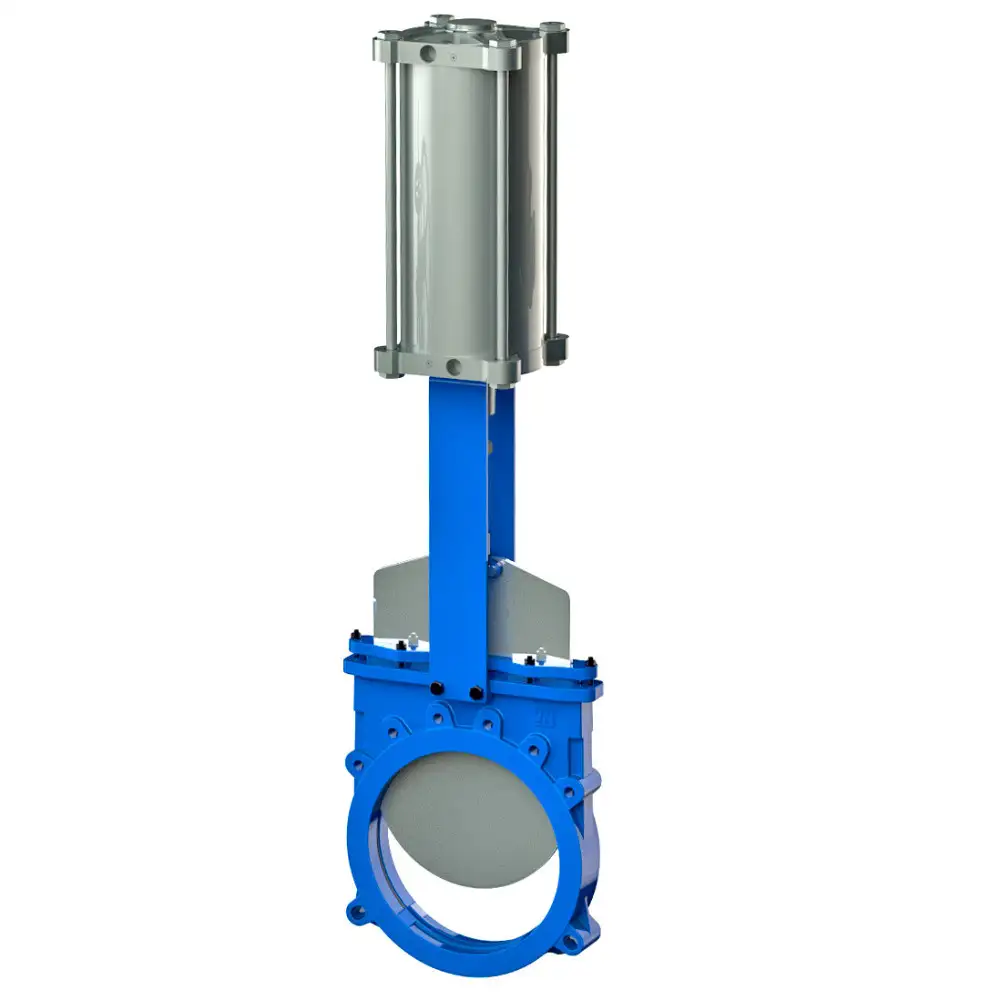

Шиберно-ножевые задвижки серии ПА 520 предназначены для перекрытия потока жидкостей, содержащих взвешенные твердые примеси до 5%.
Межфланцевое крепление к трубопроводу. Конструкция уплотнения, точность и качество изготовления комплектующих обеспечивают надежное перекрытие потока рабочей среды в любом направлении для шиберных задвижек данной серии.Задвижки серии ПА 520 могут быть изготовлены из чугуна, углеродистой стали, различных типов нержавеющей стали, исходя из требований заказчика. Благодаря надежности и простоте конструкции,применению высококачественных материалов и комплектующих, задвижки шиберные серии ПА 520 широко применяются в различных отраслях.
Задвижки серии ПА 520 широко применяются в следующих отраслях:
- целлюлозно-бумажная промышленность;
- горнодобывающая промышленность;
- химическая промышленность;
- очистные сооружения, канализационные сети;
- пищевая промышленность
