Характеристики
Документация
Дополнительно
DN:
300
PN:
10
Материал корпуса:
Чугун GGG40
Присоединение:
Межфланцевое с гладкими проушинами
Материал уплотнения:
NBR
Tmax:
+80
Рабочая среда:
вода, воздух, природный газ, нефтепродукты
Тип конструкции:
со сквозным ножом (Серия ПА 510)

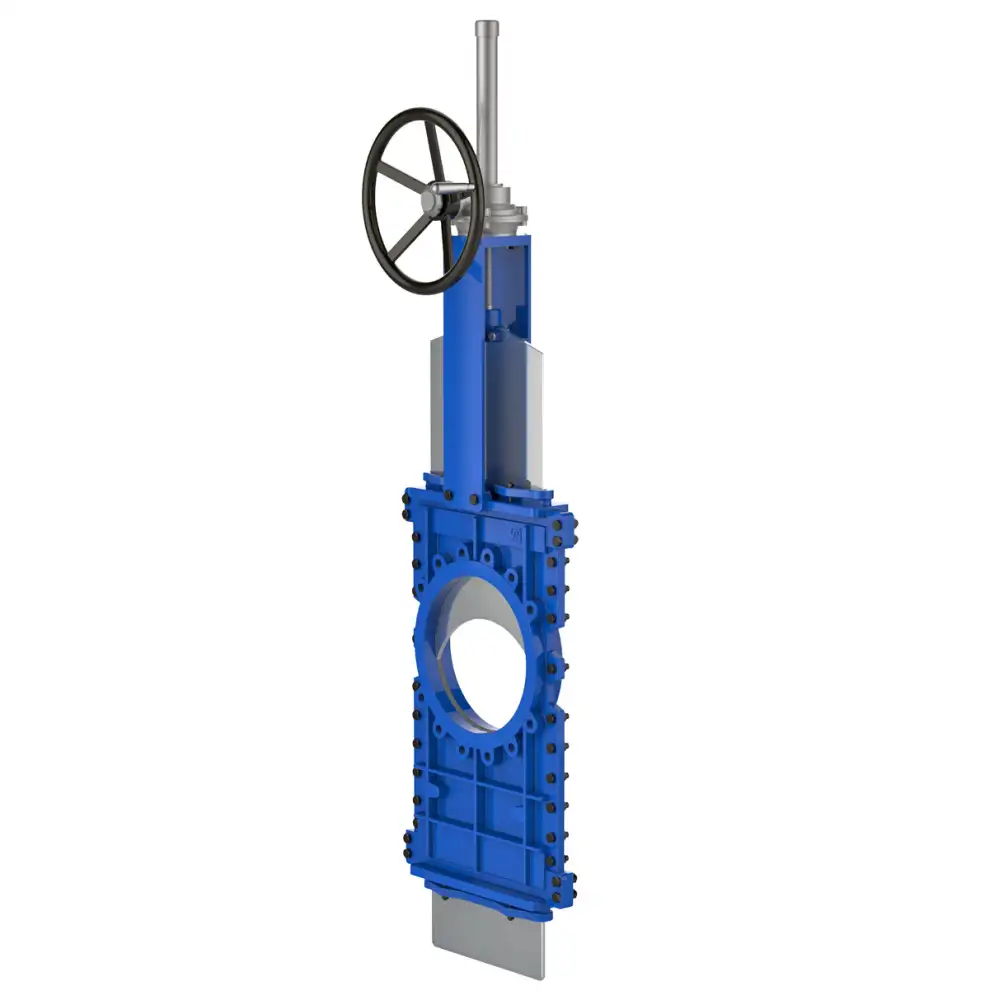

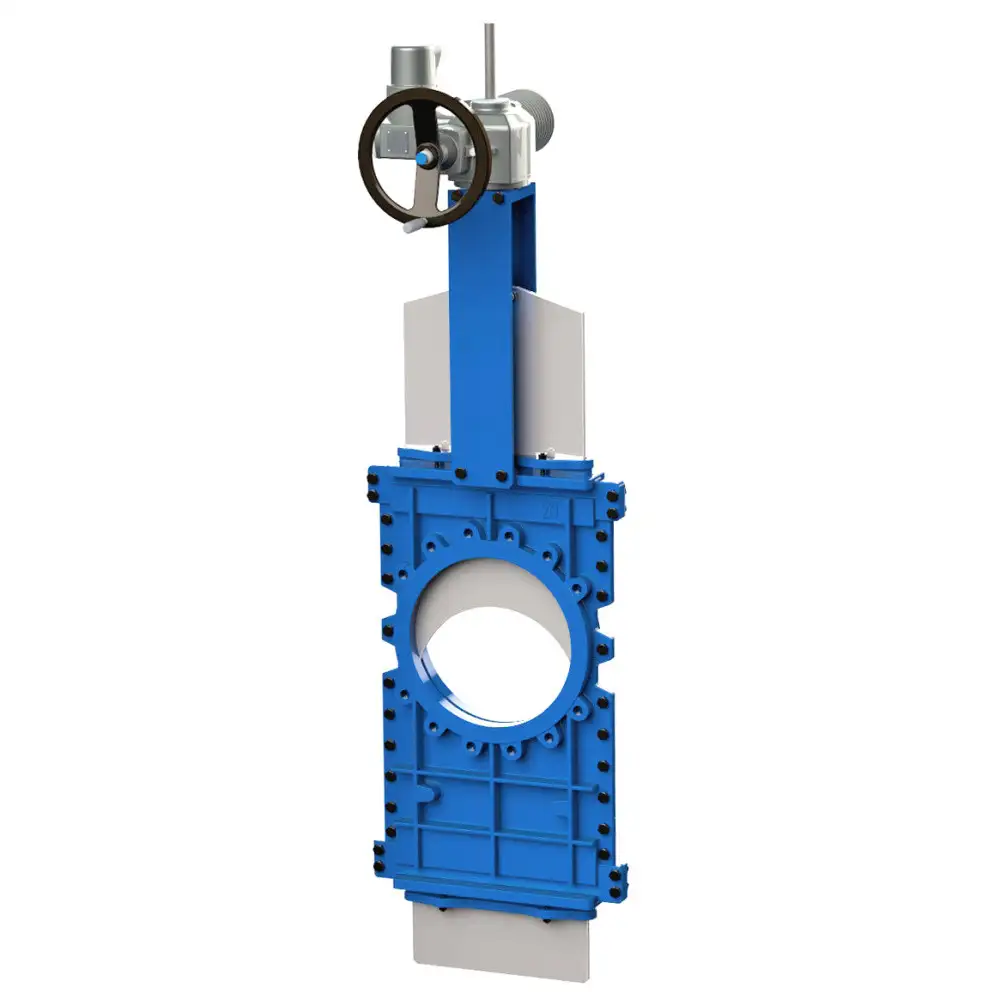

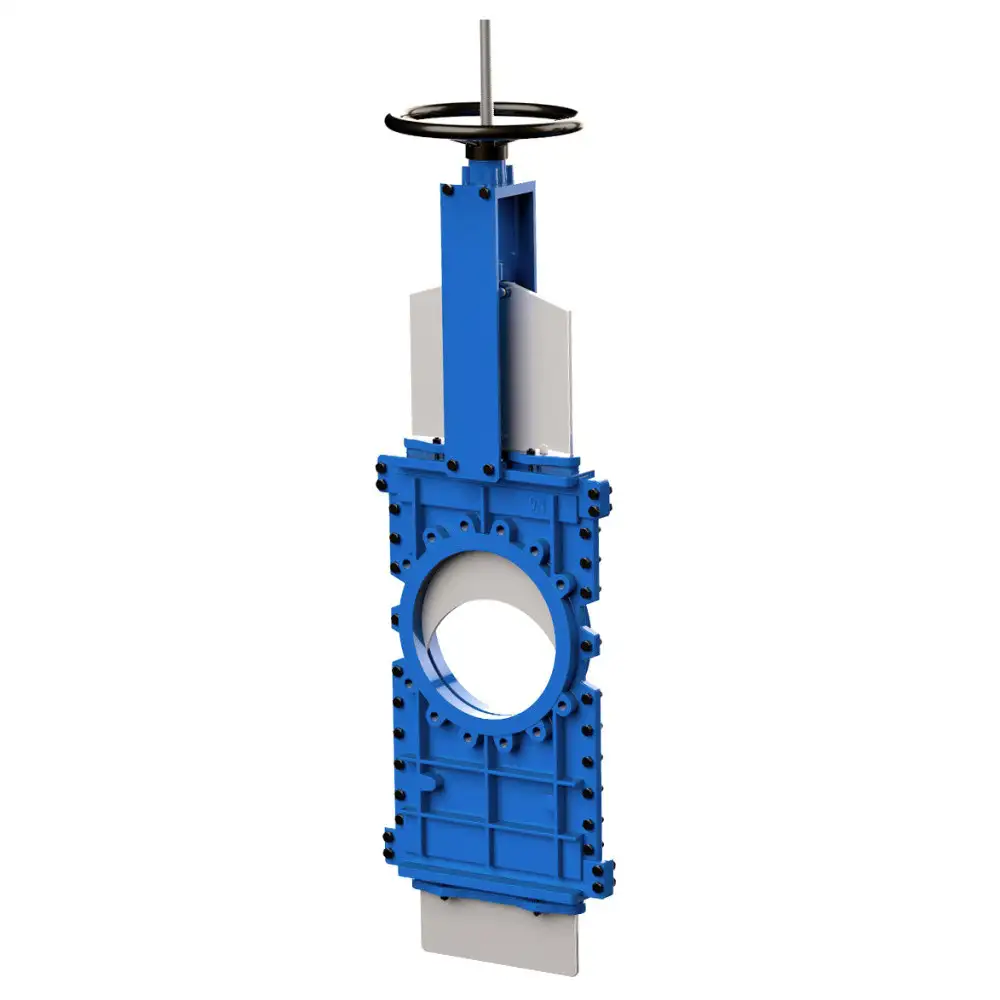

Шиберная задвижка двустороннего действия со сквозным ножом серии ПА 510 предназначена для сред с высокой концентрацией твердых частиц. Корпус из чугуна или различных марок сталей состоит из двух половин, обработанных с высокой точностью.
Основные сферы применения задвижек серии ПА 510:
- транспортировка жидкостей с содержанием твердых частиц во взвешенном состоянии до 20%
- транспортировка целлюлозы и древесной массы, спиртных напитков, порошков, золы и высококонцентрированного шлама
Может также применяться для подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности.
Специальная конструкция ножа исключает возможность возникновения отложений на поверхности уплотнения.
Задвижки серии ПА 510 широко применяются в следующих отраслях:
- целлюлозно-бумажная промышленность;
- пищевая промышленность;
- горнодобывающая промышленность;
- энергетика;
- производство и транспортировка сыпучих материалов;
- перекачка сточных вод.
Документация
pdf, 3.9 Мб.
xls, 146 Кб.
pdf, 120 Кб.
