Шаровые краны

В последующие годы краны только набирали популярность благодаря своим следующим преимуществам:

• высока степень герметичности
• более низкая стоимость относительно задвижек и клапанов
• применение практически на любых рабочих средах (кроме абразивных сред)
• изготовление с любым типом присоединения к трубопроводу (муфтовый, фланцевый, под приварку, межфланцевый, штуцерный)
• возможность поставки кранов с любым типом управления (рукоятка, редуктор, электропривод, пневмо- и гидроприводы)
• корпус кранов может быть изготовлен из различных материалов (сталь, латунь, бронза, чугун, пластик)
• меньшие габариты в сравнении с задвижками, в связи с этим облегчение монтажа и замены)
• высокая скорость открытия-закрытия запорного органа
• практически полное отсутствие гидравлических потерь

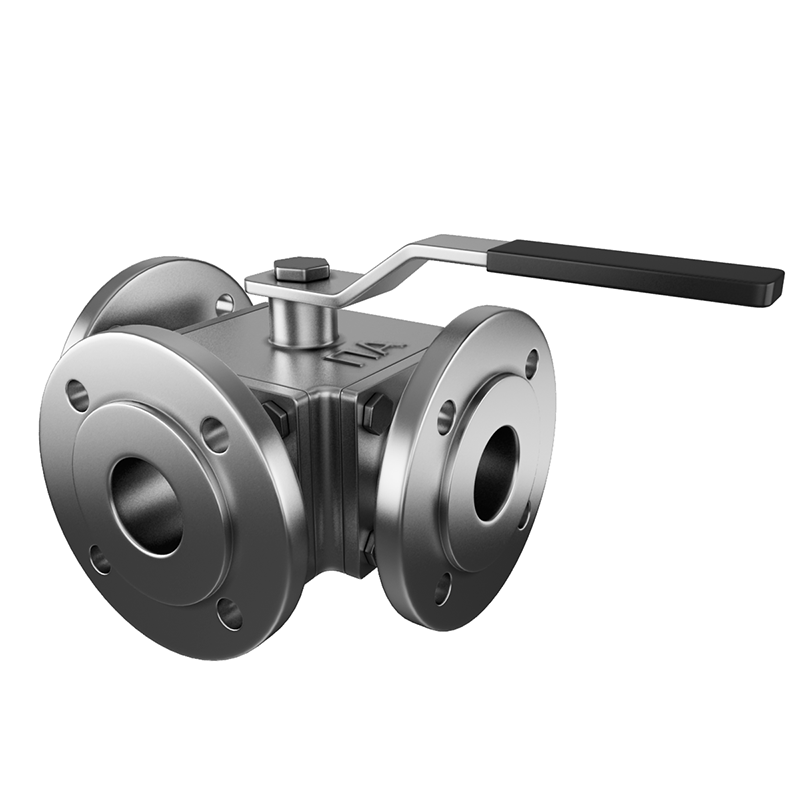

• многоходовая конструкция корпуса (наряду с обычными двухходовыми кранами возможно изготовление трех- и четырехходовых кранов)
• изготовление кранов с различными строительными длинами
• краны изготавливаются в широком диапазоне диаметров и давлений – DN 6-1400 мм, PN до 700 кгс/см2
• высокая ремонтопригодность разборных кранов

Естественно, что и у кранов есть свои ограничения по применению:

• краны нельзя применять на средах, содержащих любой абразив, т.к. наличие твердых частиц в проводимой среде приводит к повреждению уплотнения и шара и появлению протечек
• краны можно использовать на рабочих средах с температурой до +200 град. Хотя в последние годы и появились различные виды фторопластов, позволяющих использовать краны на более высоких температурах, стоимость их становится довольно высокой, и выгодней использовать на высоких температурах задвижки или клапаны.

Дальнейшее развитие технологий приводит к появлению многочисленных новшеств в конструкции шаровых кранов, закреплению имеющихся преимуществ и сглаживанию недостатков:

• цельносварной корпус. Шаровой кран с таким корпусом стоит на 30-100% дешевле аналогично разборного крана.
• неполнопроходная конструкция запорного органа, т.е. в шаре имеется заужение на один типоразмер. Опять же это позволяет использовать более дешевые краны на заданных параметрах.

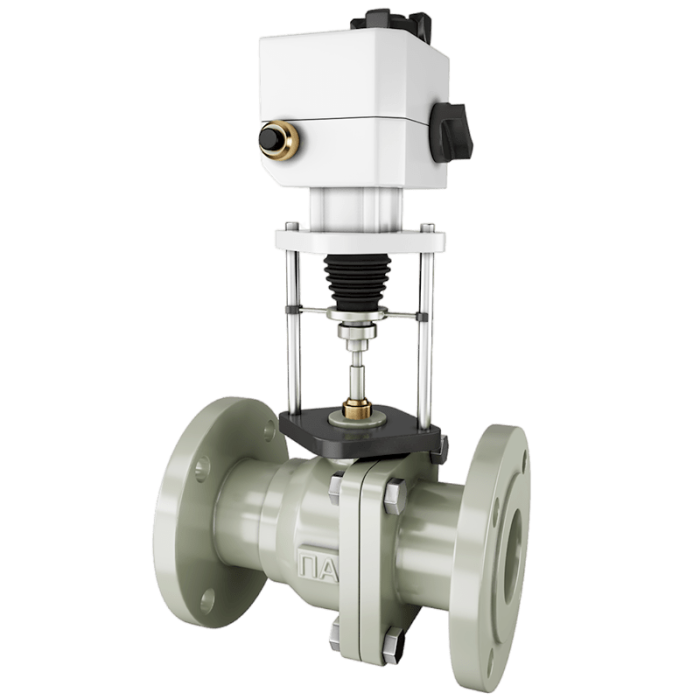

• регулирующие краны. Это позволило еще больше расширить область применения шаровых кранов.
• уплотнение «металл по металлу», что позволяет использовать краны на абразивных средах и средах с высокой температурой (до +350 град.).
• конструкция седла «шар в опорах» (на цапфах), что позволяет сделать краны более надежными, долговечными и снизить усилие (крутящий момент) для открытия-закрытия крана.
• дренажное отверстие для контроля герметичности и протечек.
• краны для подземной и подводной установки.
• нанесение на корпус антикоррозионного покрытия в случае установки кранов в условиях агрессивной окружающей среды.
• установка на краны удлинителей штока при подземной, колодезной или подводной установки.
• сейсмостойкая конструкции кранов, системы двойного уплотнения и функция «fire-safe», что позволяет сделать эксплуатацию кранов еще более безопасными, увеличивают срок службы кранов и межремонтные интервалы.

По сути, краны являются универсальным видом трубопроводной арматуры, позволяющим изготовить арматуру по индивидуальным требованиям заказчика. Указанные характеристики позволили шаровым кранам стать основным видом трубопроводной арматуры в следующих сферах применения:

• ЖКХ
• химическая промышленность
• магистральные газо- и нефтепроводы
• морские трубопроводные системы.
