- Butterfly valves with double offset of PA 700 series
The main overall and mounting dimensions of the PA 700 series butterfly valves
The main overall and mounting dimensions of the PA 700 series butterfly valves
Flanged connection
DN 50-500 mm with gearbox |
DN 600-2400 mm with gearbox |
![]() |
![]() |
DN | PN10 | |||||||
Dimensions, mm | Weight with gearbox, kg | |||||||
A | B | L | D1 | n*d | ||||
short | long | short | long | |||||
50 | 82,5 | 150 | 108 | 150 | 125 | 4×18 | 16 | 20 |
65 | 92,5 | 165 | 112 | 170 | 145 | 4×18 | 17 | 21 |
80 | 100 | 170 | 114 | 180 | 160 | 8×18 | 17 | 21 |
100 | 95 | 230 | 127 | 190 | 180 | 8×18 | 25 | 30 |
125 | 110 | 257 | 140 | 200 | 210 | 8×18 | 28 | 34 |
150 | 150 | 300 | 140 | 210 | 240 | 8×22 | 32 | 38 |
200 | 200 | 350 | 152 | 230 | 295 | 8×22 | 42 | 50 |
250 | 240 | 370 | 165 | 250 | 350 | 12×22 | 60 | 72 |
300 | 270 | 427 | 178 | 270 | 400 | 12×22 | 90 | 108 |
350 | 310 | 450 | 190 | 290 | 460 | 16×22 | 130 | 156 |
400 | 352 | 525 | 216 | 310 | 515 | 16×26 | 190 | 228 |
450 | 360 | 543 | 222 | 330 | 565 | 20×26 | 250 | 300 |
500 | 390 | 585 | 229 | 350 | 620 | 20×26 | 300 | 360 |
600 | 450 | 643 | 267 | 390 | 725 | 20×30 | 430 | 516 |
700 | 520 | 737 | 292 | 430 | 840 | 24×30 | 500 | 600 |
800 | 590 | 885 | 318 | 470 | 950 | 24×33 | 690 | 828 |
900 | 640 | 975 | 330 | 510 | 1050 | 28×33 | 950 | 1140 |
1000 | 710 | 1130 | 410 | 550 | 1160 | 28×33 | 1080 | 1296 |
1200 | 835 | 1220 | 470 | 630 | 1380 | 32×39 | 1900 | 2280 |
1400 | 1000 | 1430 | 530 | 710 | 1590 | 36×45 | 2600 | 3120 |
1600 | 1080 | 1500 | 600 | 790 | 1820 | 40×52 | 3500 | 4200 |
1800 | 1215 | 1650 | 670 | 870 | 2020 | 44×52 | 4500 | 5400 |
2000 | 1330 | 1720 | 760 | 950 | 2230 | 48×52 | 6100 | 7320 |
2200 | 1530 | 1900 | 800 | 1000 | 2440 | 52×56 | 7100 | 8520 |
2400 | 1625 | 2070 | 850 | 1100 | 2650 | 56х56 | 8800 | 10560 |
DN | PN16 | |||||||
Dimensions, mm | Weight with gearbox, kg | |||||||
A | B | L | D1 | n*d | ||||
short | long | short | long | |||||
50 | 82,5 | 150 | 108 | 150 | 125 | 4×18 | 16 | 20 |
65 | 92,5 | 165 | 112 | 170 | 145 | 4×18 | 17 | 21 |
80 | 100 | 170 | 114 | 180 | 160 | 8×18 | 17 | 21 |
100 | 95 | 230 | 127 | 190 | 180 | 8×18 | 25 | 30 |
125 | 110 | 257 | 140 | 200 | 210 | 8×18 | 28 | 34 |
150 | 150 | 300 | 140 | 210 | 240 | 8×22 | 32 | 38 |
200 | 200 | 350 | 152 | 230 | 295 | 12×22 | 42 | 50 |
250 | 240 | 370 | 165 | 250 | 355 | 12×26 | 60 | 72 |
300 | 270 | 427 | 178 | 270 | 410 | 12×26 | 90 | 108 |
350 | 310 | 450 | 190 | 290 | 470 | 16×26 | 130 | 156 |
400 | 352 | 525 | 216 | 310 | 525 | 16×30 | 190 | 228 |
450 | 360 | 543 | 222 | 330 | 585 | 20×30 | 250 | 300 |
500 | 390 | 585 | 229 | 350 | 650 | 20×33 | 300 | 360 |
600 | 450 | 643 | 267 | 390 | 770 | 20×39 | 430 | 516 |
700 | 520 | 737 | 292 | 430 | 840 | 24×39 | 500 | 600 |
800 | 590 | 885 | 318 | 470 | 950 | 24×39 | 690 | 828 |
900 | 640 | 975 | 330 | 510 | 1050 | 28×39 | 950 | 1140 |
1000 | 710 | 1130 | 410 | 550 | 1170 | 28×45 | 1080 | 1296 |
1200 | 835 | 1220 | 470 | 630 | 1390 | 32×52 | 1900 | 2280 |
1400 | 1000 | 1430 | 530 | 710 | 1590 | 36×52 | 2600 | 3120 |
1600 | 1080 | 1500 | 600 | 790 | 1820 | 40×56 | 3500 | 4200 |
1800 | 1215 | 1650 | 670 | 870 | 2020 | 44×56 | 4500 | 5400 |
2000 | 1330 | 1720 | 760 | 950 | 2230 | 48×62 | 6100 | 7320 |
2200 | 1530 | 1900 | 800 | 1000 | 2440 | 52×62 | 7100 | 8520 |
2400 | 1625 | 2070 | 850 | 1100 | 2650 | 56х62 | 8800 | 10560 |
DN | PN25 | |||||
Dimensions, mm | ||||||
A | B | L | D1 | n*d | Weight with gearbox, kg | |
200 | 200 | 350 | 230 | 310 | 12×26 | 50 |
250 | 240 | 370 | 250 | 370 | 12×30 | 72 |
300 | 270 | 427 | 270 | 430 | 16×30 | 108 |
350 | 310 | 450 | 290 | 490 | 16×33 | 156 |
400 | 352 | 525 | 310 | 550 | 16×33 | 228 |
450 | 360 | 543 | 330 | 600 | 20×33 | 300 |
500 | 390 | 585 | 350 | 660 | 20×39 | 360 |
600 | 450 | 643 | 390 | 770 | 20×39 | 516 |
700 | 520 | 737 | 430 | 875 | 24×45 | 600 |
800 | 590 | 885 | 470 | 990 | 24×45 | 828 |
900 | 640 | 975 | 510 | 1090 | 28×52 | 1140 |
1000 | 710 | 1130 | 550 | 1210 | 28×56 | 1296 |
1200 | 835 | 1220 | 630 | 1420 | 32×56 | 2280 |
1400 | 1000 | 1430 | 710 | 1640 | 36×62 | 3120 |
1600 | 1080 | 1500 | 790 | 1860 | 36х62 | 4200 |

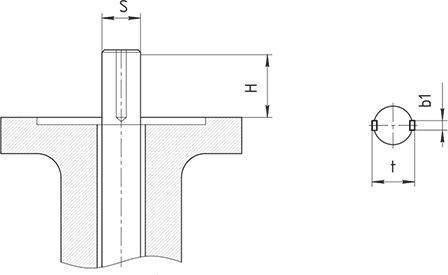

Top flange's dimensions and torque for choosing actuator

DN | PN10 | PN16 | PN25 | |||
Top flange acc. to ISO |
Torque, N*m |
Top flange acc. to ISO |
Torque, N*m |
Top flange acc. to ISO |
Torque, N*m | |
50 | F07 | 50 | F07 | 50 | F07 | 70 |
65 | F07 | 80 | F07 | 80 | F07 | 90 |
80 | F07 | 105 | F07 | 105 | F07 | 120 |
100 | F07 | 100 | F07 | 160 | F07 | 250 |
125 | F07 | 150 | F07 | 230 | F07 | 360 |
150 | F07 | 200 | F07 | 320 | F07 | 480 |
200 | F12 | 297 | F12 | 422 | F12 | 652 |
250 | F12 | 498 | F12 | 711 | F12 | 1099 |
300 | F12 | 779 | F12 | 1122 | F12 | 1700 |
350 | F12 | 1122 | F12 | 1621 | F12 | 2484 |
400 | F14 | 1548 | F14 | 2247 | F14 | 3445 |
450 | F14 | 2060 | F14 | 3002 | F14 | 4609 |
500 | F16 | 2563 | F16 | 3899 | F16 | 5990 |
600 | F25 | 4211 | F25 | 6158 | F25 | 9827 |
700 | F25 | 6189 | F25 | 9106 | F25 | 14513 |
800 | F25 | 8683 | F25 | 12845 | F25 | 20444 |
900 | F25 | 11463 | F25 | 17038 | F25 | 27088 |
1000 | F30 | 15553 | F30 | 23145 | F30 | 38672 |
1200 | F30 | 25020 | F30 | 37507 | F35 | 62260 |
1400 | F35 | 37594 | F35 | 59348 | F40 | 89461 |
1600 | F40 | 53749 | F40 | 84939 | F48 | 128416 |
1800 | F40 | 75789 | F48 | 119398 | 180446 | |
2000 | F48 | 100777 | F48 | 158931 | ||
2200 | F60 | 130633 | 206205 | |||
2400 | F60 | 165741 | 261843 |
The data is approximate, for correct selection of electrical and pneumatic actuators it is recommended to consult with the representatives of PromArm company. Stem dimensions and shape are clarified upon request. For DN500 and higher, installation of multiturn actuators through worm gearbox is possible.
