ЯГТ 15М.160.00.00.У Кран шаровой разборный Ру160

Наименование: Кран шаровой разборный Номер чертежа: ЯГТ 15М.160.00.00.У Диаметр, DN (мм): 15 Давление, PN (кгс/см2): 160 Материал корпуса: сталь Температура рабочей среды (С°): от -40 до +150 Тип соединения: муфтовое Ценa: уточнить В наличии на складе: уточнить

Кран шаровой  ЯГТ 15м.160.00.00.У представляет собой запорную арматуру, у которой рабочим органом выступает шар. Также в состав крана входит непосредственно корпус, уплотнение в виде фторопластовых колец и рукоятка, с помощью которой и происходит процесс открытия-закрытия.
Данный тип крана представляет собой кран шаровой с разборным корпусом. Присоединение к трубопроводу – муфтовое (резьба возможна в следующих исполнениях- G1/2, Rc1/2, К1/2, М20х1,5, М27х1,5), условный диаметр крана DN15мм, условное давление 160 кгс\см2, климатическое исполнение по ГОСТ 15150-69 - «У» (температура окружающей среды – от минус 400С до плюс 400С), с ручным приводом (рукоятка). Материал корпуса: сталь 20. Материал шара и штока: коррозионно-стойкая сталь. Уплотнительные кольца: фторопласт. Диапазон рабочих температур данной модели от -30оС до +150оС. Это является, наверное, одним из небольших недостатков кранов шаровых в целом.
Данные краны могут быть не только разборными (М), но и цельносварными (МС), а также  цельносварные с цапфами (МЦ) и трубными (МТ).
Основным предназначением кранов шаровых является перекрытие трубопровода с высокой степенью герметичности по классу «А» по ГОСТ Р 54808-2011.
Краны предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих жидкий природный газ, жидкие и газообразные нефтепродукты, воду, кислоты, щелочи.
Важным преимуществом данных кранов является незначительные габариты, а также возможность установки в различным плоскостях трубопроводной системы. Также к преимуществам можно отнести быстроту перекрытия потока – поворотом рукоятки на 90 градусов.
Даная модель кранов относиться к кранам с плавающим шаром, шаровая пробка у которых не связана жёстко со шпинделем, т.е. может перемещаться по отношению к нему и под действием давления рабочей среды прижимается к уплотнительному кольцу, герметизируя таким образом кран. При больших диаметрах прохода и давлениях шар создаёт очень большие нагрузки на уплотнительное кольцо, что в свою очередь затрудняет процесс открытия-закрытия.  В связи с этим такая конструкция кранов обычно используется при условных диаметрах, не превышающих 200 мм.
Эти краны имеют Сертификат соответствия Госстандарта РФ № РОСС RU.АЯ45.В02969 и Разрешение Госгортехнадзора № РРС 03-9103.

Варианты исполнения:

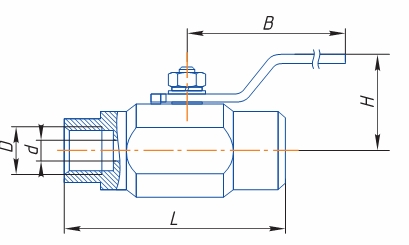

Обозначение	Артикул	Тип присоединения	PN, кгс/см2	H	L	Рабочая среда	Масса, кг	Цена, руб.	Наличие на складе	Заказ
ЯГТ 15М.160.00.00.У		муфтовое	160	54	116	вода, природный газ, жидкие и газообразные нефтепродукты, кислоты, щелочи	1,42	уточнить	уточнить
					112		1,1	уточнить	да
